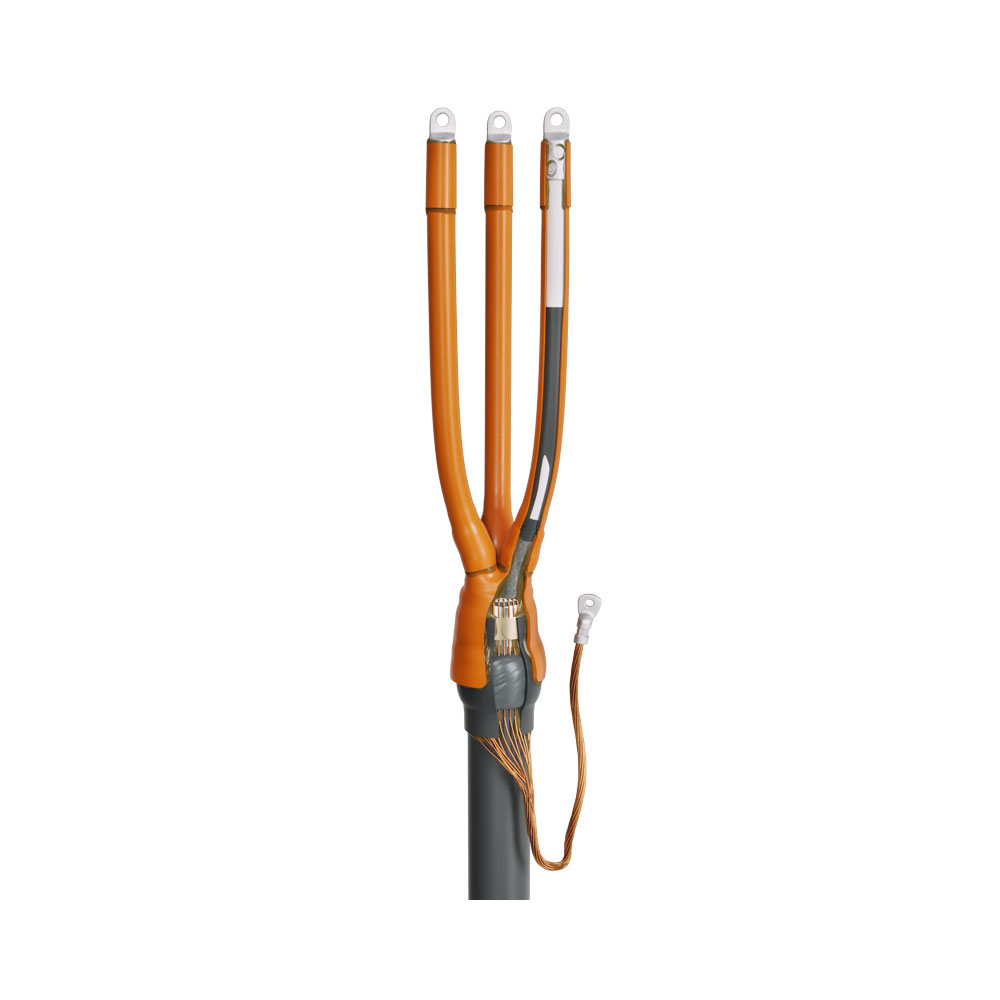

Муфта кабельная концевая 10кВ 3ПКВТп-10-35/50 нг-LS КВТ 77337
Расшифровка
для трёхжильных кабелей
для кабелей с изоляцией из сшитого полиэтилена
концевая
внутренней установки
с термоусаживаемой перчаткой
на номинальное напряжение 10 кВ
для кабелей с сечением жил 35 и 50 мм2
не распространяет горение
пониженного дымо- и газовыделения (low smoke)
Технические характеристики
| Тип муфты | концевая |
| Материал муфты | термоусаживаемая с перчаткой |
| Напряжение | 10 кВ |
| Материал изоляции кабеля | сшитый полиэтилен |
| Защитный покров кабеля | без брони |
| с бронёй | |
| Комплект заземления | непаяный |
| Установка | внутренняя |
| Количество жил | 3 |
| Сечение | 35 мм2 |
| 50 мм2 | |
| Наконечники в комплекте | нет |
| Показатель пожарной опасности | нг-LS |
| Нормативные документы | ГОСТ 13781.0-86 |
| ТУ 3599-005-97284872-2015 | |
- Предназначены для оконцевания 3-х жильных кабелей:
- с изоляцией из сшитого полиэтилена и экраном из медных проволок
- с броней или без брони
- на напряжение 6 и 10 кВ
-
Соответствует требованиям ГОСТ 34839-2022
- Типы монтируемых кабелей:
(А)ПвП, (А)ПвВ, (А)ПвБП, (А)ПвБВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г, (А)ПвБВнг(A,B)-LS, (A)ПвВнг(А,В)-LS - Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования муфт за счет равномерного распределения напряженности электрического поля на срезах полупроводящих экранов жил кабеля
- Материал изолирующей трубки кирпично-красного цвета устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодно-климатическим условиям
- Термоплавкий клей, нанесенный на внутреннюю поверхность термоусаживаемой перчатки и антитрекинговых трубок, обеспечивает полную герметичность муфты после монтажа
- Провод заземления формируется непосредственно из проволочного экрана кабеля и оконцовывается наконечником под опрессовку.
- Наконечник под опрессовку не входит в комплект муфты
- В стандартную комплектацию муфты входит пружина постоянного давления для присоединения провода заземления к бронелентам
- При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
- Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
- Высокое качество комплектующих и используемых композиционных материалов
