Кабель АВВГ 4х120 ОС (N) 1кВ
Надежность и качество АВВГ 4x120 ОС(N) 1кВ
Кабель АВВГ 4x120 ОС(Н) 1кВ предназначен для передачи электрической энергии в стационарных установках переменного тока частотой до 50 Гц и напряжением до 1 кВ.
Основные характеристики:
- Жила медная однопроволочная или многопроволочная класса 1 или 2;
- Изоляция из поливинилхлоридного пластиката (ПВХ);
- Оболочка из ПВХ пониженной горючести (ОС), повышенной прочности (Н);
- Рабочая температура от −50 °C до +50 °C;
- Минимальная температура прокладки без предварительного прогрева воздуха −15 °C;
- Срок службы кабеля составляет не менее 30 лет.
Преимущества кабельной продукции АВВГ:
- Высокая надежность и долговечность: кабель устойчив к механическим повреждениям, воздействию агрессивной среды и ультрафиолетового излучения;
- Простота монтажа: благодаря гибкости и удобству укладки монтаж выполняется быстро и качественно;
- Безопасность эксплуатации: оболочка из ПВХ снижает риск возгорания и распространения огня при аварийных ситуациях;
- Экономичность: длительный срок службы позволяет сократить затраты на обслуживание и замену кабельных линий.
Выбирайте продукцию АВВГ для надежного электроснабжения вашего объекта!
Расшифровка
алюминиевая жила
изоляция из ПВХ пластиката
оболочка из ПВХ пластиката
защитный покров отсутствует («голый»)
4 жилы
номинальное сечение жилы 120 мм2
номинальное напряжение 1 кВ

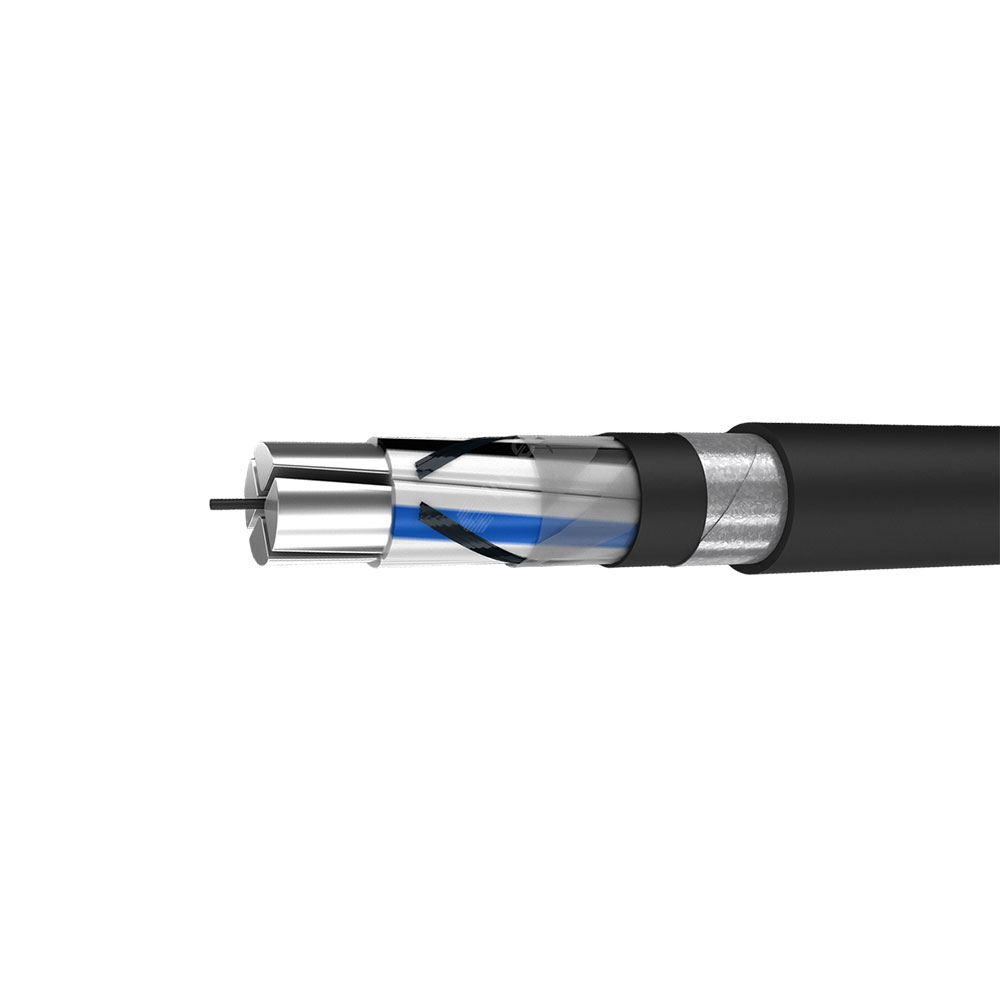

Конструкция
1. Четыре однопроволочные или многопроволочные секторные токопроводящие алюминиевые жилы номинальным сечением 120 мм2, соответствующие 1 или 2 классу по ГОСТ 22483-2021. 2. Изоляция жилы из ПВХ пластиката номинальной толщиной 1,6 мм. 3. Заполнение внутренних и наружных промежутков между скрученными изолированными жилами многожильных кабелей. 4. Поясная изоляция из ПВХ пластиката номинальной толщиной 1,2 мм. 5. Оболочка из ПВХ пластиката, соответствующая категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 2,1 мм.
Технические характеристики
| Номинальное переменное напряжение | 1 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 3,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 мин |
| Длительно допустимая токовая нагрузка | 213 А на воздухе, 226 А в земле |
| Допустимый ток односекундного КЗ | 8,66 кА |
| Сопротивление изоляции при 20 °C | не менее 3,7 МОм·км |
| Строительная длина | по заказу потребителя |
| Допустимая температура нагрева жил | 70 °C |
| Максимальная температура нагрева жил | 90 °C при перегрузке, 160 °C при токе КЗ |
| Минимальный радиус изгиба | 7,5 наружных диаметров |
| Диапазон рабочих температур | −50...+50 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Массо-габаритные характеристики
| Расчетная масса (вес) | 2 720,0 кг/км |
| Наружный диаметр | 43,4 мм |
| Минимальный барабан | — 180 м |
| Макс. длина в бухте | 18 м |
| Калькулятор массы |
