Кабель АВВГнг(А)-LS 4х16 ОК (N) 0.66кВ
FR - огнестойкий (fire resistant)
LTx - низкая токсичность продуктов горения (low toxic)
АВВГнг(А)-LS 4х16 ОК (N), 0.66кВ — надежное решение для электроснабжения
Кабель АВВГнг(А)-LS 4х16 предназначен для передачи электрической энергии в стационарных установках с напряжением до 0,66кВ. Его конструкция обеспечивает высокую надежность и долговечность эксплуатации.
Преимущества кабеля АВВГнг(А)-LS:
- Низкое дымовыделение (LS): при возгорании кабель выделяет минимальное количество дыма, минимизируя риск распространения огня и обеспечивая безопасность людей и оборудования.
- Не распространяет горение (нг): в случае пожара кабель не поддерживает распространение пламени, предотвращая быстрое распространение огня по кабельной трассе.
- Устойчивость к воздействию внешних факторов: изоляция устойчива к механическим повреждениям, ультрафиолетовому излучению и агрессивной среде, что позволяет применять кабель в различных условиях эксплуатации.
- Простота монтажа: гибкость и легкость материала упрощают прокладку и монтаж кабельных линий.
Кабель АВВГнг(А)-LS подходит для прокладки внутри помещений, в каналах, туннелях и шахтах, обеспечивая стабильную работу электроустановок даже в сложных условиях эксплуатации.
Где применяется кабель АВВГнг(А)-LS?
- Электропитание жилых домов и административных зданий;
- Промышленные предприятия и производственные цеха;
- Объекты инфраструктуры и общественного назначения.
Выбирайте кабель АВВГнг(А)-LS от надежного производителя — обеспечьте надежную и безопасную передачу электроэнергии!
Расшифровка
алюминиевая жила
изоляция из ПВХ пластиката пониженной пожароопасности
оболочка из ПВХ пластиката пониженной пожароопасности
защитный покров отсутствует («голый»)
категория пожароопасности A
пониженное дымо- и газовыделение (low smoke)
4 жилы
номинальное сечение жилы 16 мм2

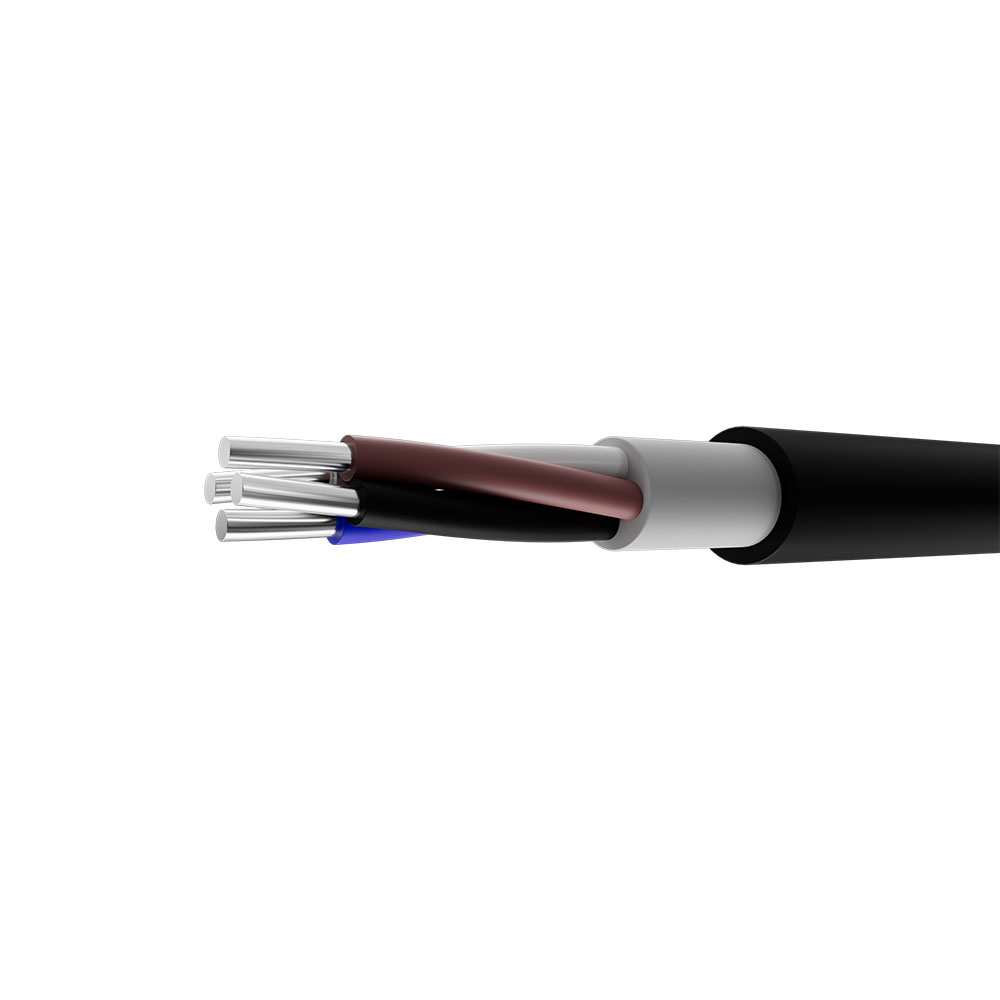

Конструкция
1. Четыре однопроволочные круглые токопроводящие алюминиевые жилы номинальным сечением 16 мм2, соответствующие 1 классу по ГОСТ 22483-2021. 2. Изоляция жилы из ПВХ пластиката пониженной пожароопасности номинальной толщиной 0,9 мм. 3. Заполнение внутренних и наружных промежутков между скрученными изолированными жилами многожильных кабелей. 4. Поясная изоляция из ПВХ пластиката пониженной пожароопасности номинальной толщиной 1,0 мм. 5. Оболочка из ПВХ пластиката пониженной пожароопасности, соответствующая категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,8 мм.
Технические характеристики
| Номинальное переменное напряжение | 0,66 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 3 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 мин |
| Длительно допустимая токовая нагрузка | 62 А на воздухе, 71 А в земле |
| Допустимый ток односекундного КЗ | 1,13 кА |
| Сопротивление изоляции при 20 °C | не менее 5,8 МОм·км |
| Строительная длина | по заказу потребителя |
| Допустимая температура нагрева жил | 70 °C |
| Максимальная температура нагрева жил | 90 °C при перегрузке, 160 °C при токе КЗ |
| Минимальный радиус изгиба | 7,5 наружных диаметров |
| Диапазон рабочих температур | −50...+50 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Массо-габаритные характеристики
| Расчетная масса (вес) | 681,0 кг/км |
| Наружный диаметр | 21,1 мм |
| Минимальный барабан |
№ 8а — 185 м
№ 8 — 105 м № 10 — 410 м № 12 — 675 м № 14 — 1300 м № 14а — 710 м № 16 — 725 м № 16а — 730 м № 17а — 2100 м № 17 — 1750 м № 18 — 1905 м № 18а — 2555 м № 18б — 2330 м № 20 — 2840 м № 20а — 3850 м № 20б — 1605 м |
| Макс. длина в бухте | 73 м |
| Калькулятор массы |
