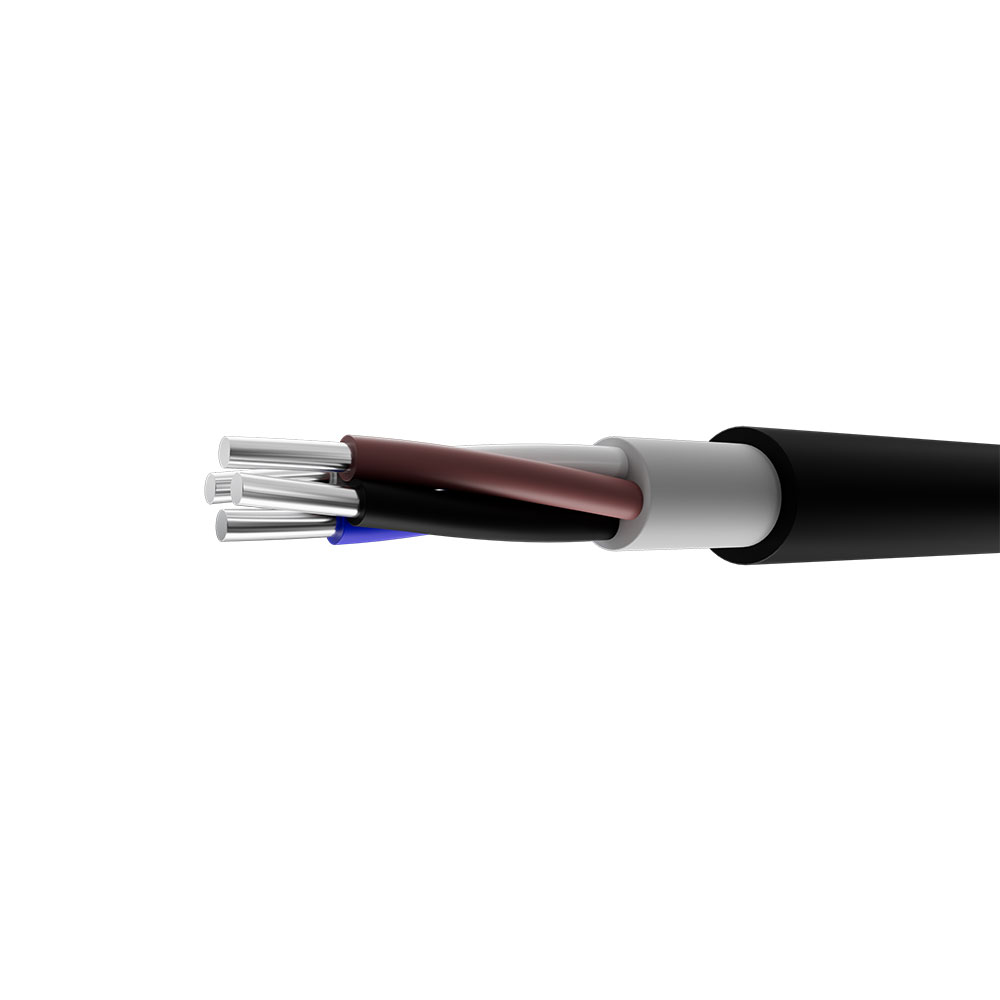

Кабель АВВГнг(А)-LS 4х35 ОК (N) 0.66кВ
FR - огнестойкий (fire resistant)
LTx - низкая токсичность продуктов горения (low toxic)
АВВГнг(А)-LS 4х35 ОК (N), 0.66кВ — надежное решение для электросетей
Кабель АВВГнг(А)-LS 4х35 предназначен для передачи электрической энергии в стационарных установках напряжением до 0,66кВ частотой до 50Гц.
Преимущества кабеля:
- Низкое дымовыделение (LS): при возгорании кабель выделяет минимальное количество дыма, обеспечивая безопасность персонала и минимизируя ущерб от пожара.
- Не распространяет горение (нг): даже при повреждении одного участка кабель не воспламеняется соседние участки, предотвращая распространение огня.
- Устойчивость к воздействию внешних факторов: устойчив к механическим повреждениям, ультрафиолетовому излучению и агрессивной среде.
- Простота монтажа: гибкость и легкость материала упрощают прокладку и монтаж кабельной линии.
Кабель АВВГнг(А)-LS подходит для прокладки внутри помещений, в каналах, туннелях и шахтах, обеспечивая надежность и долговечность эксплуатации электрических сетей.
Где применяется кабель АВВГнг(А)-LS 4х35?
- Жилые здания и общественные учреждения;
- Производственные предприятия и офисные помещения;
- Торговые центры и складские комплексы;
- Подземная прокладка в специальных защитных трубах.
Выбирайте кабель АВВГнг(А)-LS 4х35 от надежного производителя — обеспечьте безопасность и эффективность своей электросети!
Расшифровка
алюминиевая жила
изоляция из ПВХ пластиката пониженной пожароопасности
оболочка из ПВХ пластиката пониженной пожароопасности
защитный покров отсутствует («голый»)
категория пожароопасности A
пониженное дымо- и газовыделение (low smoke)
4 жилы
номинальное сечение жилы 35 мм2
Конструкция
1. Четыре однопроволочные или многопроволочные круглые или секторные токопроводящие алюминиевые жилы номинальным сечением 35 мм2, соответствующие 1 или 2 классу по ГОСТ 22483-2021. 2. Изоляция жилы из ПВХ пластиката пониженной пожароопасности номинальной толщиной 1,1 мм. 3. Заполнение внутренних и наружных промежутков между скрученными изолированными жилами многожильных кабелей. 4. Поясная изоляция из ПВХ пластиката пониженной пожароопасности номинальной толщиной 1,0 мм. 5. Оболочка из ПВХ пластиката пониженной пожароопасности, соответствующая категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,9 мм.
Технические характеристики
| Номинальное переменное напряжение | 0,66 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 3 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 мин |
| Длительно допустимая токовая нагрузка | 98 А на воздухе, 114 А в земле |
| Допустимый ток односекундного КЗ | 2,50 кА |
| Сопротивление изоляции при 20 °C | не менее 4,9 МОм·км |
| Строительная длина | по заказу потребителя |
| Допустимая температура нагрева жил | 70 °C |
| Максимальная температура нагрева жил | 90 °C при перегрузке, 160 °C при токе КЗ |
| Минимальный радиус изгиба | 7,5 наружных диаметров |
| Диапазон рабочих температур | −50...+50 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Массо-габаритные характеристики
| Расчетная масса (вес) | 1 180,0 кг/км |
| Наружный диаметр | 27,5 мм |
| Минимальный барабан |
№ 8а — 115 м
№ 8 — 65 м № 10 — 255 м № 12 — 415 м № 14 — 800 м № 14а — 440 м № 16 — 460 м № 16а — 470 м № 17а — 1300 м № 17 — 1080 м № 18 — 1175 м № 18а — 1580 м № 18б — 1440 м № 20 — 1750 м № 20а — 2375 м № 20б — 990 м |
| Макс. длина в бухте | 42 м |
| Калькулятор массы |
