Кабель ВБШвнг(А)-LS 4х50 МК (N) 1кВ
Кабель силовой ВБШвнг(А)-LS 4x50 мм² N 1кВ
Силовые кабели серии ВБШвнг(А)-LS являются надежным решением для организации электросетей и передачи электроэнергии в различных условиях эксплуатации.
Основные характеристики:
Кабель предназначен для прокладки внутри помещений, в каналах, туннелях, шахтах и на открытом воздухе при отсутствии механических воздействий. Благодаря оболочке из поливинилхлоридного пластиката пониженной горючести (нг), кабель соответствует требованиям пожарной безопасности и обеспечивает надежную защиту от возгорания.
Преимущества кабеля:
- Низкое дымовыделение (LS): Кабель обладает низким уровнем выделения дыма при горении, минимизируя риск распространения огня и обеспечивая безопасность людей и оборудования.
- Устойчивость к воздействию влаги и химикатов: Оболочка устойчива к агрессивной среде, что позволяет применять кабель в сложных климатических условиях и промышленных зонах.
- Высокая гибкость и устойчивость к механическим повреждениям: Благодаря многослойной конструкции кабель сохраняет свою форму и целостность даже при многократных изгибах и деформациях.
- Долговечность и надежность: Срок службы кабеля составляет не менее 30 лет, что делает его экономически выгодным выбором для долгосрочных проектов.
Кабель ВБШвнг(А)-LS идеально подходит для монтажа электрических сетей различного назначения, включая жилые здания, офисные помещения, промышленные предприятия и объекты инфраструктуры.
Расшифровка
медная жила
изоляция из ПВХ пластиката пониженной пожароопасности
броня из стальных лент
шланг из ПВХ пластиката пониженной пожароопасности
категория пожароопасности A
пониженное дымо- и газовыделение (low smoke)
4 жилы
номинальное сечение жилы 50 мм2
номинальное напряжение 1 кВ

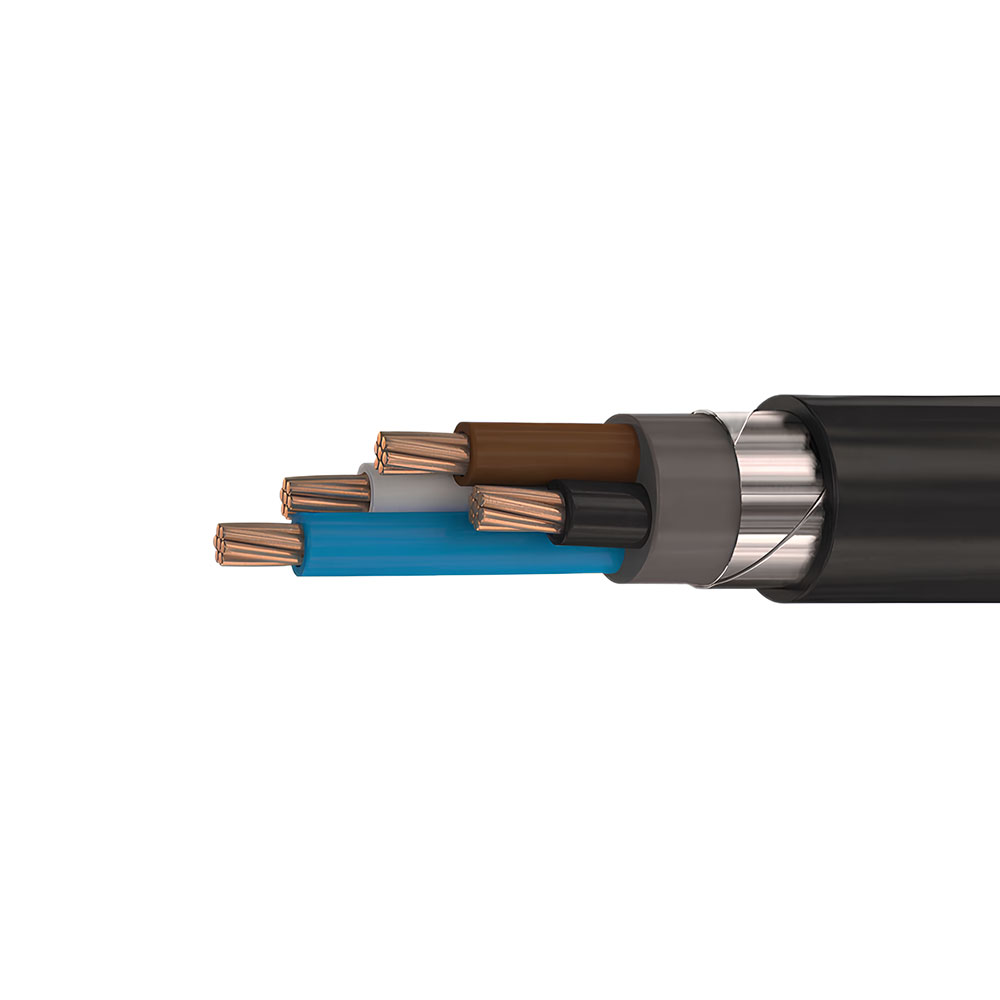

Конструкция
1. Четыре однопроволочные или многопроволочные круглые уплотнённые или секторные токопроводящие медные жилы номинальным сечением 50 мм2, соответствующие 1 или 2 классу по ГОСТ 22483-2021. 2. Изоляция жилы из ПВХ пластиката пониженной пожароопасности номинальной толщиной 1,4 мм. 3. Заполнение внутренних и наружных промежутков между скрученными изолированными жилами многожильных кабелей. 4. Поясная изоляция из ПВХ пластиката пониженной пожароопасности номинальной толщиной 1,2 мм. 5. Броня из двух стальных оцинкованных лент толщиной не менее 0,2 мм. 6. Герметичный защитный шланг из ПВХ пластиката пониженной пожароопасности номинальной толщиной 2,0 мм.
Технические характеристики
| Номинальное переменное напряжение | 1 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 3,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 мин |
| Длительно допустимая токовая нагрузка | 155 А на воздухе, 173 А в земле |
| Допустимый ток односекундного КЗ | 5,23 кА |
| Сопротивление изоляции при 20 °C | не менее 4,8 МОм·км |
| Строительная длина | по заказу потребителя |
| Допустимая температура нагрева жил | 70 °C |
| Максимальная температура нагрева жил | 90 °C при перегрузке, 160 °C при токе КЗ |
| Минимальный радиус изгиба | 7,5 наружных диаметров |
| Диапазон рабочих температур | −50...+50 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Массо-габаритные характеристики
| Расчетная масса (вес) | 3 072,0 кг/км |
| Наружный диаметр | 33,5 мм |
| Минимальный барабан |
№ 10 — 175 м
№ 12 — 280 м № 14 — 550 м № 14а — 300 м № 16 — 290 м № 16а — 315 м № 17 — 730 м № 17а — 880 м № 18а — 1070 м № 18б — 975 м № 18 — 800 м № 20 — 1190 м № 20а — 1610 м № 20б — 670 м № 22 — 1530 м № 22а — 1290 м № 22б — 880 м № 22в — 1750 м |
| Макс. длина в бухте | 16 м |
| Калькулятор массы |
