Кабель ВБШвнг(А)-LS 5х70 МС (N PE) 1кВ
Надежность и безопасность кабельной продукции от производителя
Компания предлагает кабельную продукцию высокого качества, соответствующую современным стандартам безопасности и надежности.
Описание кабеля ВБШвнг(А)-LS 5х70 МС (N PE) 1кВ:
Кабель силовой медный с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, не распространяющий горение при одиночной прокладке, с низким дымовыделением и газовыделением (обозначение LS), предназначен для передачи электрической энергии стационарным установкам напряжением до 1000 вольт переменного тока частотой до 60 Гц.
Преимущества кабеля:
- Низкое выделение дыма и газа при пожаре: обеспечивает безопасность людей и оборудования при аварийной ситуации.
- Не распространяет горение: предотвращает распространение огня по кабельной линии даже при повреждении одного кабеля.
- Устойчивость к воздействию высоких температур: сохраняет работоспособность при температуре окружающей среды до +70 °C.
- Простота монтажа и эксплуатации: гибкость и легкость укладки упрощают монтажные работы и снижают затраты на обслуживание.
- Долговечность и надежность: длительный срок службы благодаря стойкости изоляции к ультрафиолетовому излучению и механическим повреждениям.
Этот кабель идеально подходит для прокладки внутри помещений и снаружи зданий, обеспечивая надежную защиту электрических сетей и безопасность вашего объекта.
Расшифровка
медная жила
изоляция из ПВХ пластиката пониженной пожароопасности
броня из стальных лент
шланг из ПВХ пластиката пониженной пожароопасности
категория пожароопасности A
пониженное дымо- и газовыделение (low smoke)
5 жил
номинальное сечение жилы 70 мм2
номинальное напряжение 1 кВ

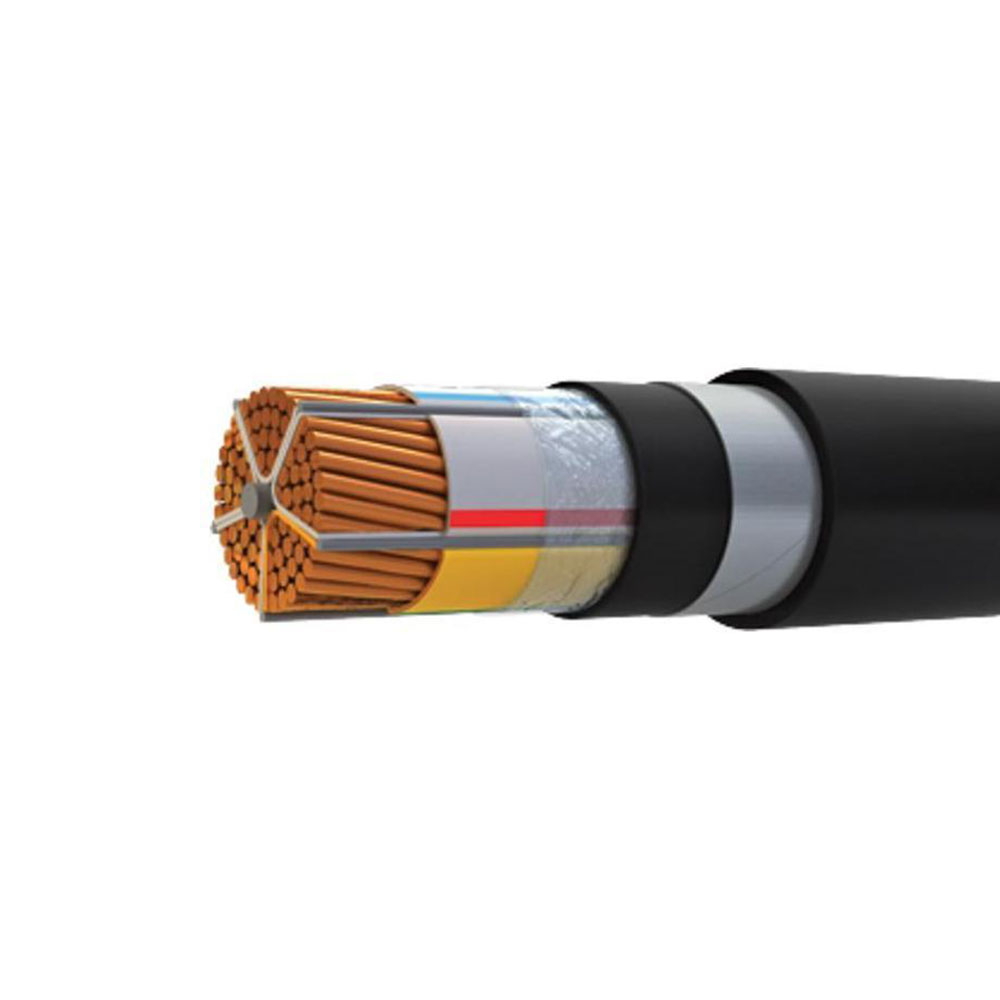

Конструкция
1. Пять многопроволочных секторных токопроводящих медных жил номинальным сечением 70 мм2, соответствующих 2 классу по ГОСТ 22483-2021. 2. Изоляция жилы из ПВХ пластиката пониженной пожароопасности номинальной толщиной 1,4 мм. 3. Заполнение внутренних и наружных промежутков между скрученными изолированными жилами многожильных кабелей. 4. Поясная изоляция из ПВХ пластиката пониженной пожароопасности номинальной толщиной 1,2 мм. 5. Броня из двух стальных оцинкованных лент толщиной не менее 0,3 мм. 6. Герметичный защитный шланг из ПВХ пластиката пониженной пожароопасности номинальной толщиной 2,2 мм.
Технические характеристики
| Номинальное переменное напряжение | 1 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 3,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 мин |
| Длительно допустимая токовая нагрузка | 196 А на воздухе, 214 А в земле |
| Допустимый ток односекундного КЗ | 7,54 кА |
| Сопротивление изоляции при 20 °C | не менее 4,1 МОм·км |
| Строительная длина | по заказу потребителя |
| Допустимая температура нагрева жил | 70 °C |
| Максимальная температура нагрева жил | 90 °C при перегрузке, 160 °C при токе КЗ |
| Минимальный радиус изгиба | 7,5 наружных диаметров |
| Диапазон рабочих температур | −50...+50 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Массо-габаритные характеристики
| Расчетная масса (вес) | 4 885,0 кг/км |
| Наружный диаметр | 41,0 мм |
| Минимальный барабан | — 185 м |
| Макс. длина в бухте | 10 м |
