Кабель ВБШвнг(А)-LS 5х95 МС (N PE) 1кВ
Кабель силовой ВБШвнг(А)-LS 5x95 МС (N PE) 1кВ
Надежность и качество кабельной продукции — приоритет нашей компании. Представляем вашему вниманию кабель силовой ВБШвнг(А)-LS 5x95 МС (N PE) 1кВ.
Основные характеристики:
Кабель предназначен для передачи электрической энергии в стационарных установках внутри помещений и на открытом воздухе при температуре окружающей среды от -50 до +50 °C. Кабель соответствует требованиям ГОСТ Р 53769-2009 и имеет следующие особенности:
- Материал изоляции: поливинилхлоридный пластикат пониженной горючести (ПНГ), устойчивый к воздействию ультрафиолетового излучения и агрессивной внешней среды.
- Тип оболочки: броня из стальных оцинкованных проволок обеспечивает дополнительную защиту от механических повреждений.
- Минимальный радиус изгиба: 25 диаметров кабеля упрощает монтаж и эксплуатацию.
- Температура эксплуатации: широкий диапазон температур позволяет применять кабель практически повсеместно.
Преимущества:
Использование данного типа кабеля обеспечит надежность электроснабжения объектов любого назначения благодаря:
- высокой механической прочности;
- устойчивости к возгоранию и распространению пламени;
- долговечности и надежности конструкции;
- простоте монтажа и обслуживания.
Приобретая кабель ВБШвнг(А)-LS 5x95 МС (N PE) 1кВ, вы получаете продукт, сочетающий в себе высокие технические параметры и оптимальное соотношение цены и качества.
Расшифровка
медная жила
изоляция из ПВХ пластиката пониженной пожароопасности
броня из стальных лент
шланг из ПВХ пластиката пониженной пожароопасности
категория пожароопасности A
пониженное дымо- и газовыделение (low smoke)
5 жил
номинальное сечение жилы 95 мм2
номинальное напряжение 1 кВ

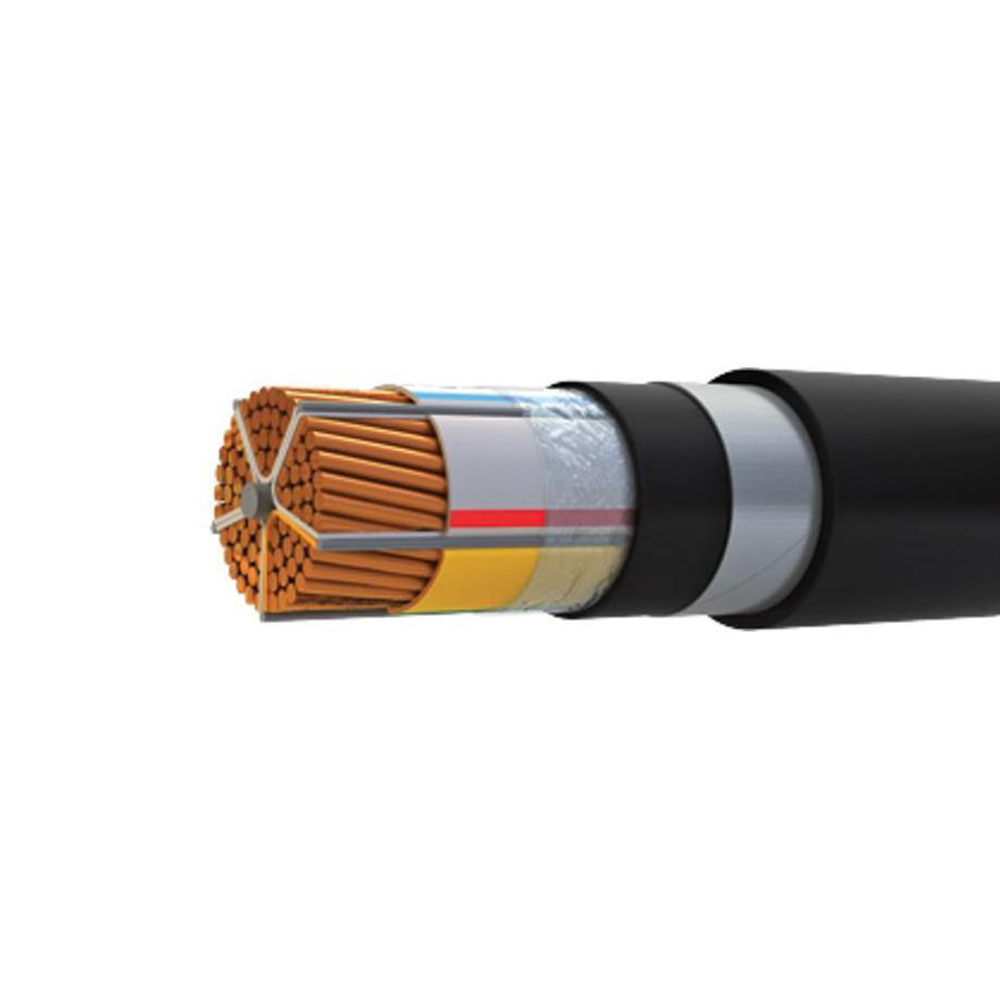

Конструкция
1. Пять многопроволочных секторных токопроводящих медных жил номинальным сечением 95 мм2, соответствующих 2 классу по ГОСТ 22483-2021. 2. Изоляция жилы из ПВХ пластиката пониженной пожароопасности номинальной толщиной 1,6 мм. 3. Заполнение внутренних и наружных промежутков между скрученными изолированными жилами многожильных кабелей. 4. Поясная изоляция из ПВХ пластиката пониженной пожароопасности номинальной толщиной 1,4 мм. 5. Броня из двух стальных оцинкованных лент толщиной не менее 0,3 мм. 6. Герметичный защитный шланг из ПВХ пластиката пониженной пожароопасности номинальной толщиной 2,2 мм.
Технические характеристики
| Номинальное переменное напряжение | 1 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 3,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 мин |
| Длительно допустимая токовая нагрузка | 242 А на воздухе, 259 А в земле |
| Допустимый ток односекундного КЗ | 10,48 кА |
| Сопротивление изоляции при 20 °C | не менее 4,1 МОм·км |
| Строительная длина | по заказу потребителя |
| Допустимая температура нагрева жил | 70 °C |
| Максимальная температура нагрева жил | 90 °C при перегрузке, 160 °C при токе КЗ |
| Минимальный радиус изгиба | 7,5 наружных диаметров |
| Диапазон рабочих температур | −50...+50 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Массо-габаритные характеристики
| Расчетная масса (вес) | 6 490,0 кг/км |
| Наружный диаметр | 46,2 мм |
| Минимальный барабан | — 150 м |
| Макс. длина в бухте | 7 м |
| Калькулятор массы |
