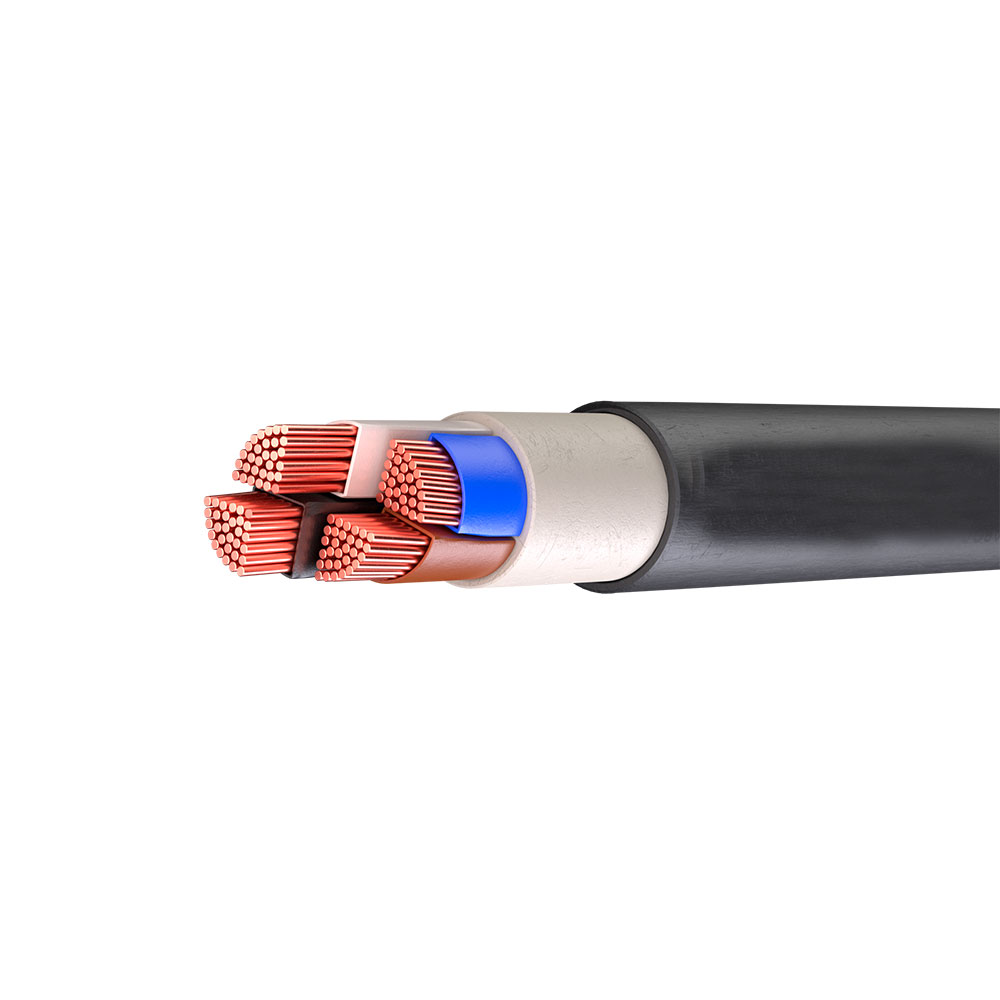

Кабель ВВГнг(А)-FRLS 4х35 МС 0.66кВ
FR - огнестойкий (fire resistant)
LTx - низкая токсичность продуктов горения (low toxic)
Расшифровка
медная жила
изоляция из ПВХ пластиката пониженной пожароопасности
оболочка из ПВХ пластиката пониженной пожароопасности
защитный покров отсутствует («голый»)
категория пожароопасности A
огнестойкий (fire resistant)
пониженное дымо- и газовыделение (low smoke)
4 жилы
номинальное сечение жилы 35 мм2
Конструкция
1. Четыре однопроволочные или многопроволочные круглые или секторные токопроводящие медные жилы номинальным сечением 35 мм2, соответствующие 1 или 2 классу по ГОСТ 22483-2021. 2. Термический барьер в виде обмотки с перекрытием не менее 40% из двух слюдосодержащих лент номинальной толщиной 0,14 мм. 3. Изоляция жилы из ПВХ пластиката пониженной пожароопасности номинальной толщиной 1,1 мм. 4. Заполнение внутренних и наружных промежутков между скрученными изолированными жилами многожильных кабелей. 5. Поясная изоляция из ПВХ пластиката пониженной пожароопасности номинальной толщиной 1,0 мм. 6. Оболочка из ПВХ пластиката пониженной пожароопасности, соответствующая категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,9 мм.
Технические характеристики
| Номинальное переменное напряжение | 0,66 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 3 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 мин |
| Длительно допустимая токовая нагрузка | 127 А на воздухе, 146 А в земле |
| Допустимый ток односекундного КЗ | 3,86 кА |
| Сопротивление изоляции при 20 °C | не менее 4,9 МОм·км |
| Строительная длина | по заказу потребителя |
| Допустимая температура нагрева жил | 70 °C |
| Максимальная температура нагрева жил | 90 °C при перегрузке, 250 °C при токе КЗ |
| Минимальный радиус изгиба | 7,5 наружных диаметров |
| Диапазон рабочих температур | −50...+50 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Массо-габаритные характеристики
| Расчетная масса (вес) | 2 300,0 кг/км |
| Наружный диаметр | 31,3 мм |
| Минимальный барабан |
№ 10 — 195 м
№ 12 — 320 м № 14 — 615 м № 14а — 335 м № 16 — 350 м № 16а — 360 м № 17 — 830 м № 17а — 995 м № 18 — 900 м № 18б — 1100 м № 18а — 1205 м № 20 — 1340 м № 20а — 1820 м № 20б — 760 м № 22 — 1730 м № 22а — 1455 м № 22б — 990 м № 22в — 1990 м |
| Макс. длина в бухте | 21 м |
