Кабель ВВГнг(А)-LS 1х25 МК 0.66кВ
FR - огнестойкий (fire resistant)
LTx - низкая токсичность продуктов горения (low toxic)
Расшифровка
медная жила
изоляция из ПВХ пластиката пониженной пожароопасности
оболочка из ПВХ пластиката пониженной пожароопасности
защитный покров отсутствует («голый»)
категория пожароопасности A
пониженное дымо- и газовыделение (low smoke)
1 жила
номинальное сечение жилы 25 мм2

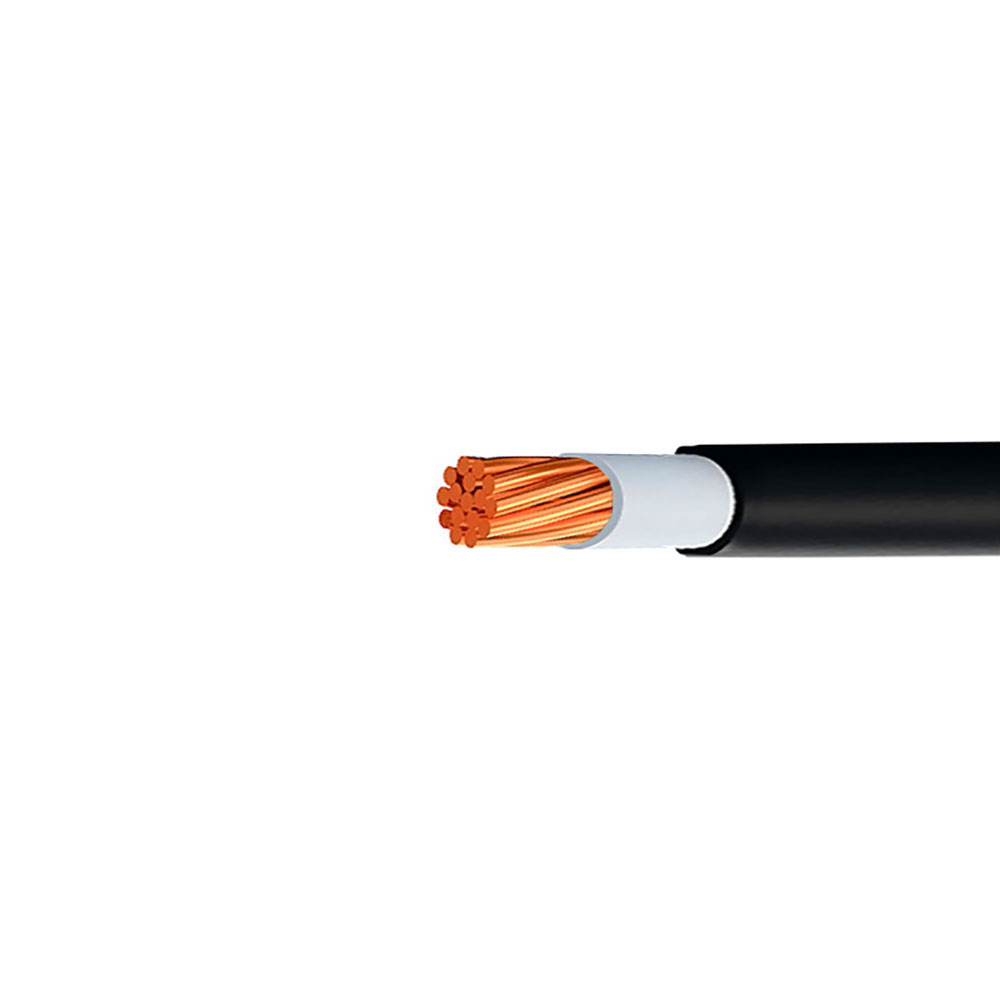

Конструкция
1. Одна однопроволочная или многопроволочная круглая токопроводящая медная жила номинальным сечением 25 мм2, соответствующая 1 или 2 классу по ГОСТ 22483-2021. 2. Изоляция жилы из ПВХ пластиката пониженной пожароопасности номинальной толщиной 1,1 мм. 3. Поясная изоляция из ПВХ пластиката пониженной пожароопасности номинальной толщиной 1,0 мм. 4. Оболочка из ПВХ пластиката пониженной пожароопасности, соответствующая категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,5 мм.
Технические характеристики
| Номинальное переменное напряжение | 0,66 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 3 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 мин |
| Длительно допустимая токовая нагрузка | 121 А на воздухе, 137 А в земле |
| Допустимый ток односекундного КЗ | 2,78 кА |
| Сопротивление изоляции при 20 °C | не менее 5,6 МОм·км |
| Строительная длина | по заказу потребителя |
| Допустимая температура нагрева жил | 70 °C |
| Максимальная температура нагрева жил | 90 °C при перегрузке, 160 °C при токе КЗ |
| Минимальный радиус изгиба | 10 наружных диаметров |
| Диапазон рабочих температур | −50...+50 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Массо-габаритные характеристики
| Расчетная масса (вес) | 349,0 кг/км |
| Наружный диаметр | 11,2 мм |
| Минимальный барабан | — 630 м |
| Макс. длина в бухте | 143 м |
| Калькулятор массы |
FR - огнестойкий (fire resistant)
LTx - низкая токсичность продуктов горения (low toxic)
