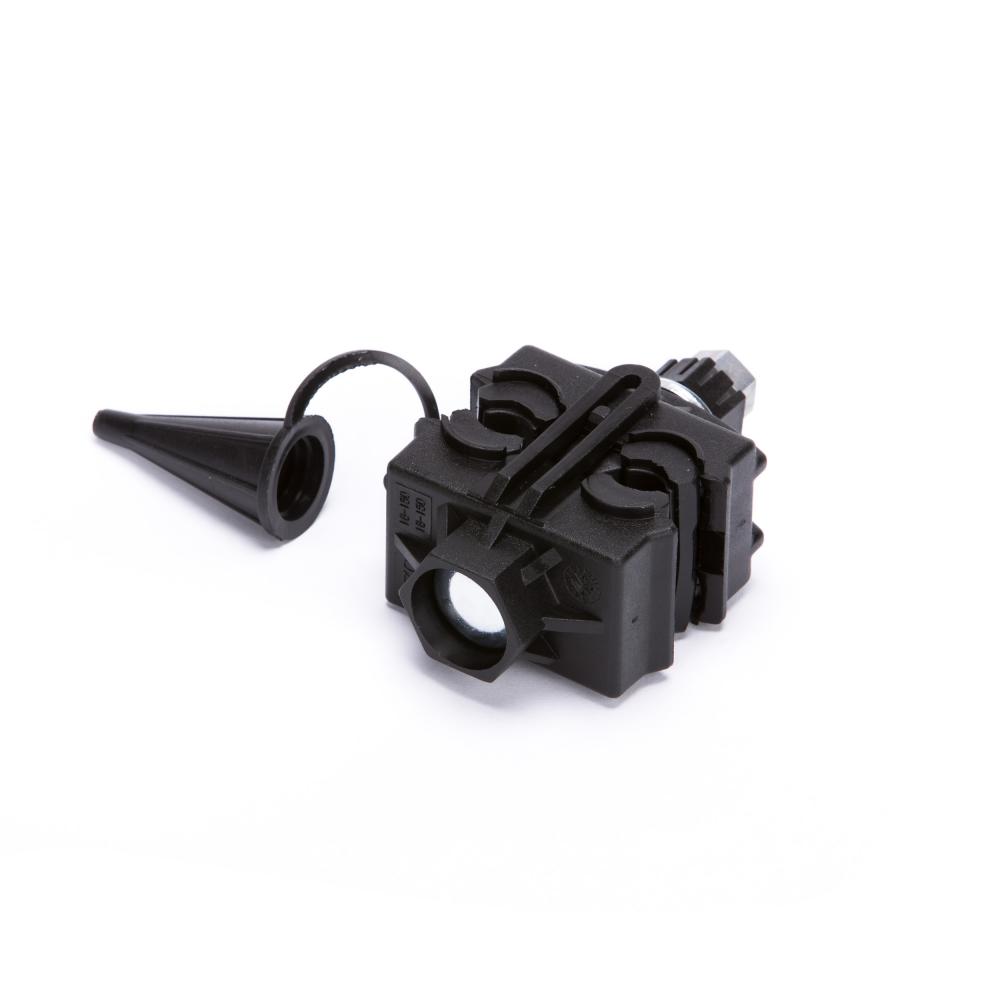

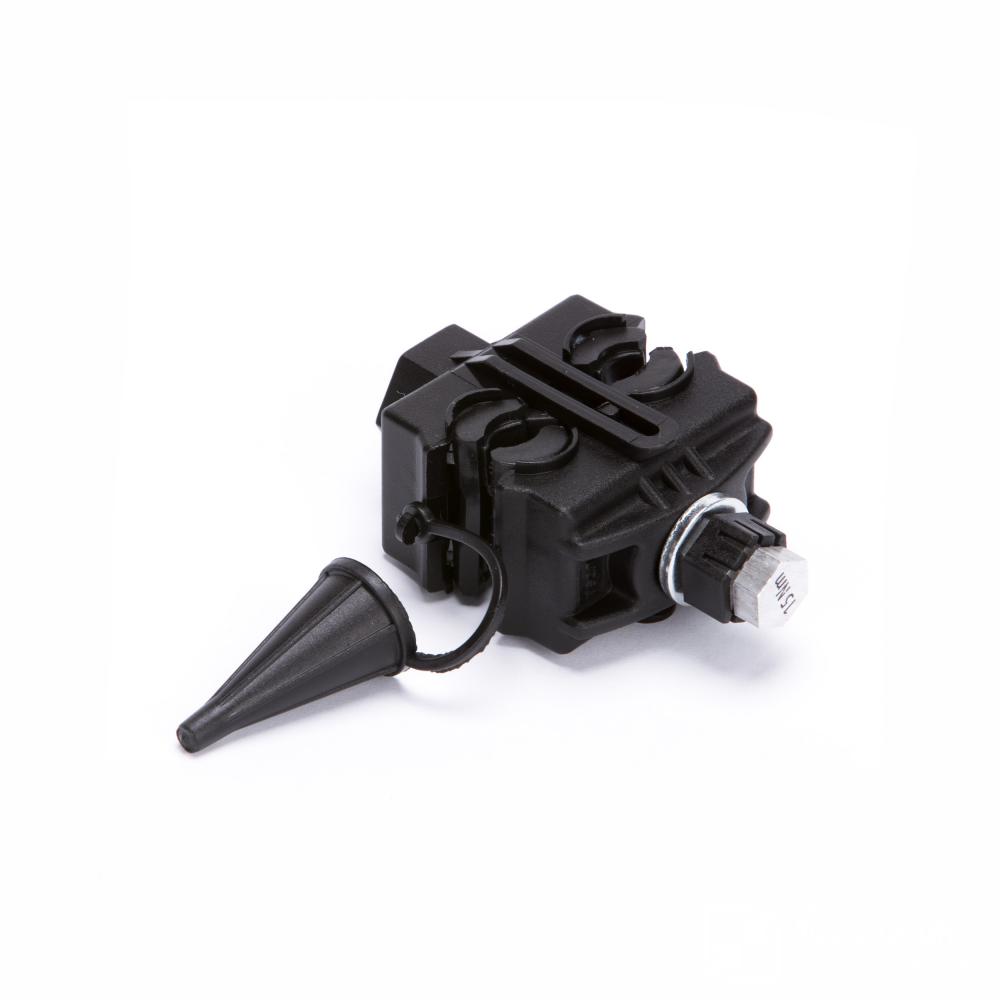

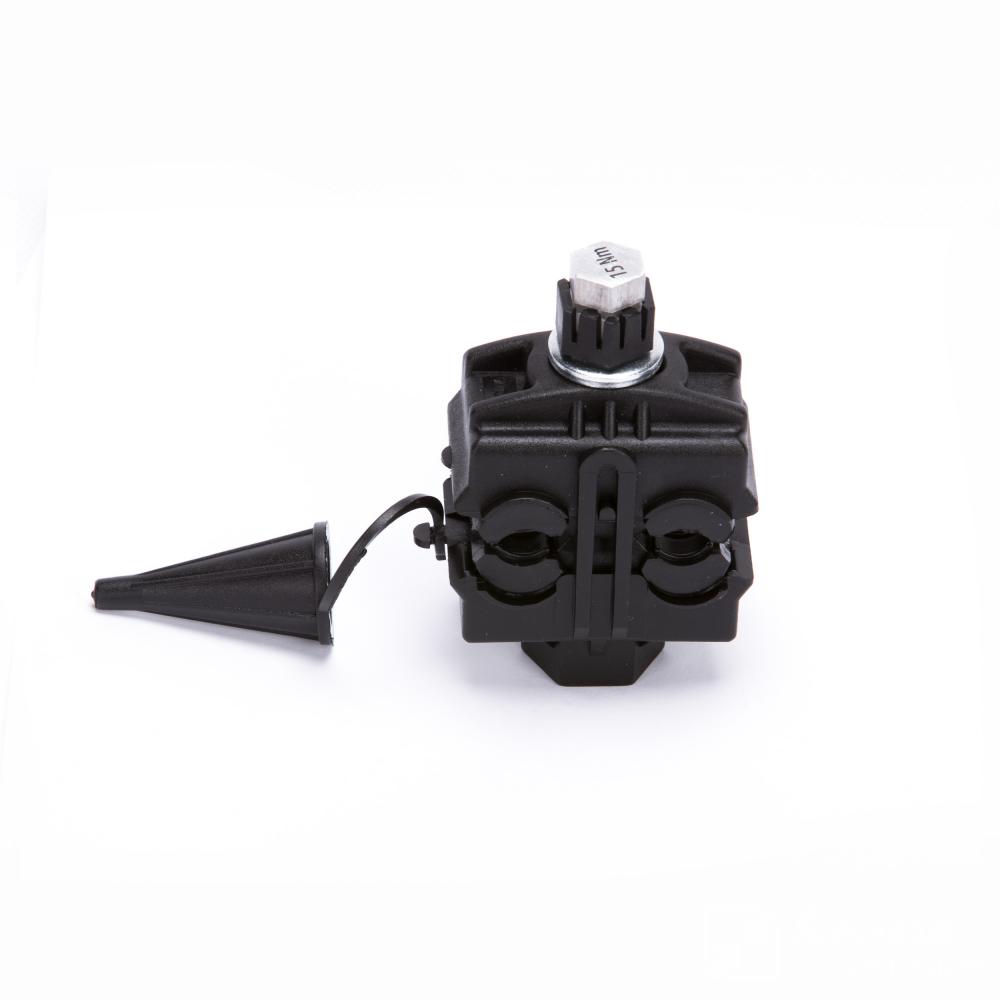

P 70 ответвительный зажим (16-150/16-150)

Зажим ответвительный прокалывающий P 70 (16-150/16-150): назначение и применение

Назначение

Зажим P 70 (арт. 2000070) — герметичный ответвительный прокалывающий зажим для ответвления от магистрали нулевой и токопроводящих жил (медных или алюминиевых) методом прокалывания изоляции. Применяется при монтаже воздушных линий электропередачи напряжением до 1 кВ.

Главное отличие P 70 от других зажимов — максимальный симметричный диапазон сечений. Это единственный зажим в линейке ТЭСЛА, где и магистраль, и ответвление могут быть до 150 мм². P 95 даёт до 95 мм² с обеих сторон, а P 70 — до 150 мм². Если вам нужно ответвить мощную линию от равнозначной магистрали — P 70 вне конкуренции.

Где используется P 70:

• Распределительные ответвления между равнозначными ВЛИ крупного сечения
• Подключение мощных промышленных потребителей (производственные цеха, склады, торговые центры)
• Монтаж уличного освещения с питанием от магистрали большого сечения
• Реконструкция и модернизация воздушных линий 0,4 кВ
• Ответвления на объекты с большим энергопотреблением
• Соединение участков магистрали крупного сечения (в качестве соединительного зажима)
• Питание распределительных щитов и узлов учёта

Технические характеристики зажима P 70

Особенности конструкции:

• Срывная шестигранная калиброванная гайка из алюминиевого сплава — контроль усилия затяжки без динамометрического ключа, гарантированный момент
• Демонтаж возможен, повторный монтаж не допускается
• Герметичный уплотнитель исключает попадание воды в пятно контакта — полная защита от коррозии
• Минимальная потеря механической прочности проводов
• Допускается монтаж на ВЛ под напряжением
• Испытания на коррозионную стойкость (соляной туман, сернистый газ)
• УФ-стабильный корпус — устойчив к солнечному излучению и атмосферным воздействиям

Преимущества зажима P 70 перед аналогами

⚡ Прокалывает изоляцию — не надо снимать
Монтаж без зачистки: контактные зубья прокалывают изоляцию СИП, обеспечивая надёжное соединение за секунды. Не нужен инструмент для снятия изоляции.

🔒 Герметичное исполнение — работает на улице
Силиконовый герметик защищает точку контакта от влаги, пыли и обледенения. Можно монтировать в любую погоду. Испытания в камере соляного тумана подтверждают коррозионную стойкость.

🛠 Простой монтаж — без специнструмента
Достаточно торцевого ключа или трещотки. Затягиваешь болт до срыва калиброванной головки — и соединение готово. Никаких динамометрических ключей.

📏 Максимальный симметричный диапазон — ответвление до 150 мм²
P 70 — единственный зажим Tesla, дающий 150 мм² как на магистрали, так и на ответвлении. P 95 ограничен 95 мм², P 645 — 50 мм² на ответвлении. P 70 — флагман для равнозначных мощных линий.

Схема монтажа прокалывающего зажима P 70

1. Вставьте магистральный провод СИП сечением 16–150 мм² в соответствующий паз
2. Вставьте провод ответвления сечением 16–150 мм² в противоположный паз (оба паза одинакового размера)
3. Затяните болт с помощью торцового ключа (шестигранник)
4. Продолжайте затяжку до срыва калиброванной головки болта
5. Проверьте визуально — герметик должен равномерно выдавиться вокруг проводов

⚠️ Важно: повторное использование зажима после срыва головки НЕ ДОПУСКАЕТСЯ. Вторичный монтаж не гарантирует герметичность и контакт.

Чем P 70 отличается от других зажимов ТЭСЛА

P 70 — флагманский симметричный зажим ТЭСЛА. Это единственная модель в линейке, где обе стороны работают с сечением до 150 мм². Если вам нужно ответвить линию 95 мм² от магистрали 120 мм² (или любое другое сечение до 150 мм² с обеих сторон) — P 70 ваш единственный выбор среди симметричных зажимов.
