Разрядники для воздушных линий электропередачи
Разрядники — устройства защиты воздушных линий электропередачи (ВЛ) напряжением 6, 10 и 20 кВ от грозовых перенапряжений и их последствий: пережога проводов, коротких замыканий, аварийных отключений и выхода из строя оборудования подстанций.
В каталоге ТРЭЙДСИП представлены разрядники двух ведущих производителей арматуры для ЛЭП — НПО «Стример» (Россия) и НИЛЕД (Франция). Все устройства рассчитаны для эксплуатации в макроклиматических районах с умеренным и холодным климатом (УХЛ1) при температурах от −60 °C до +50 °C.
Принцип работы разрядников основан на гашении дуги сопровождающего тока — после грозового перенапряжения разрядник предотвращает переход импульсного перекрытия в силовую дугу промышленной частоты, которая может привести к короткому замыканию и отключению линии. В отличие от традиционных вентильных разрядников (РВО), современные длинно-искровые и мультикамерные разрядники не требуют заземления опор, не нуждаются в обслуживании и допускают монтаж под напряжением.
Виды разрядников

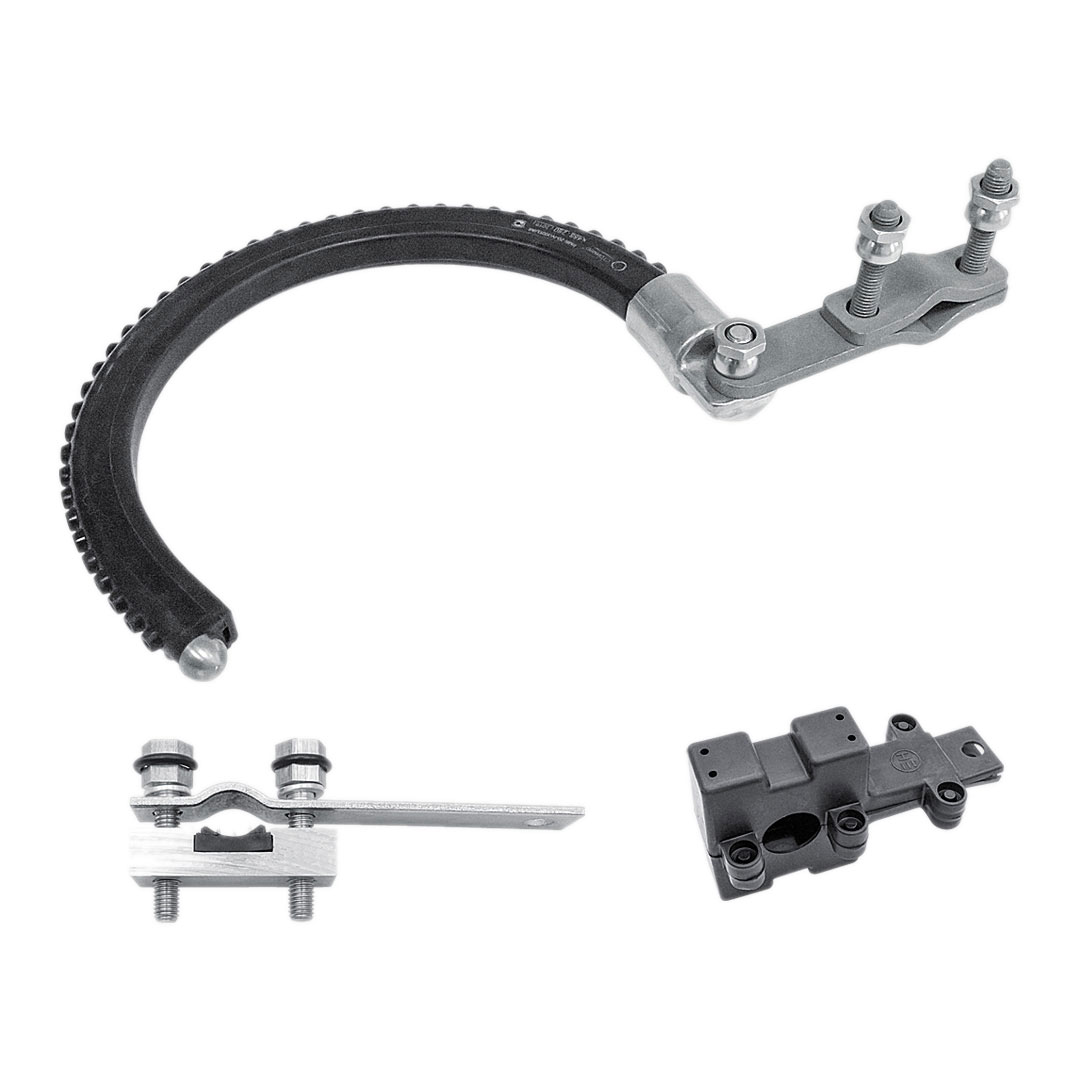

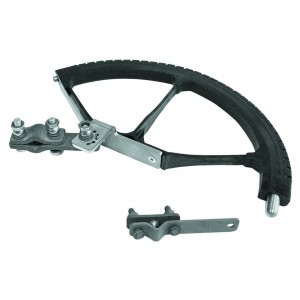

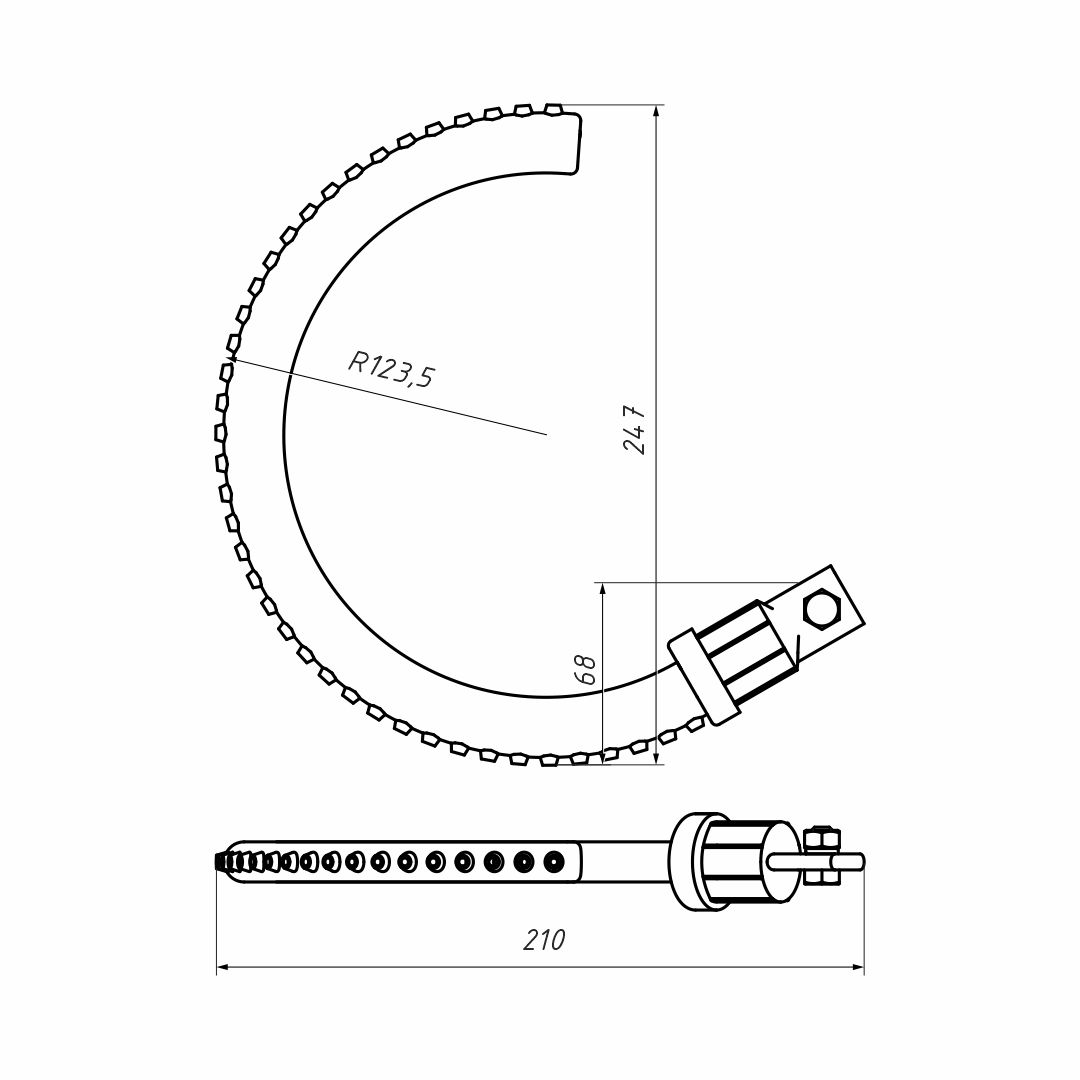

Мультикамерные разрядники (РМК, РМКЭ, MCR, MCRE)
Современный тип разрядников, в основе которого — мультикамерная система (МКС): множество миниатюрных газоразрядных камер, встроенных в профиль из силиконовой резины. При грозовом перенапряжении дуга разбивается на тысячи маленьких дуг в ограниченных объёмах камер, что обеспечивает её быстрое гашение. Мультикамерные разрядники — актуальная замена длинно-искровых разрядников РДИП и РДИМ.
Длинно-искровые разрядники (РДИП)
Разрядники, в основе работы которых — эффект скользящего разряда по поверхности изоляции. При грозовом перенапряжении пробивается искровой промежуток, затем вдоль поверхности разрядника развивается скользящий разряд большой длины, что предотвращает переход импульсного перекрытия в силовую дугу. РДИП-10 — проверенная технология с миллионным парком эксплуатируемых устройств, но устаревший продукт, заменяемый мультикамерными разрядниками.
Преимущества современных разрядников
Защита от всех видов грозовых воздействий
Индуктированные перенапряжения, обратные перекрытия, прямые удары молнии.
Не требуют обслуживания
Периодические испытания не нужны — достаточно визуального осмотра с земли.
Не требуют заземления опор
Снижает стоимость и трудоёмкость монтажа. Сопротивление заземления опор помогает ограничению тока.
Монтаж под напряжением
Установка без отключения линии электропередачи.
Универсальность
Подходят для ВЛ с любыми типами опор, изоляции и проводов (СИП-3, неизолированные).
Долгий срок службы
От 30 до 40+ лет в зависимости от модели. Гарантия — 5 лет.
Антивандальное исполнение
Защита от кражи и несанкционированного демонтажа с ВЛ.
Соответствие стандартам
Аттестация в ПАО «Россети», сертификаты соответствия, ГОСТ 15150-69.
Как выбрать разрядник
| Параметр | РМК-20 | РМКЭ-10 | РМК-10 | РДИП-10 | MCR 20 | MCRE 10 |
|---|---|---|---|---|---|---|
| Производитель | Стример | Стример | Стример | Стример | НИЛЕД | НИЛЕД |
| Класс напряжения, кВ | 6–20 | 6, 10 | 6, 10 | 6, 10 | 6–20 | 6, 10 |
| Тип | Мультикамерный | Мультикамерный | Мультикамерный | Длинно-искровой | Мультикамерный | Мультикамерный |
| Защита от прямых ударов молнии | Да | Да | — | — | Да | Да |
| Гашение сопровождающего тока, кА | 1,2 | 3,5 | — | 0,6 | — | — |
| Актуальность | Актуальный | Актуальный | Актуальный | Устаревший | Актуальный | Актуальный |
Рекомендация: Для новых проектов и реконструкции ВЛ выбирайте мультикамерные разрядники РМК-20 (для ВЛ 6–20 кВ) или РМКЭ-10 (для ВЛ 6–10 кВ с защитой от прямых ударов молнии). РДИП-10 — устаревший продукт, производится ограниченно.
Сфера применения
- воздушные линии электропередачи 6, 10 и 20 кВ трёхфазного переменного тока;
- ВЛ с защищёнными проводами СИП-3 и неизолированными проводами;
- одноцепные и двухцепные ВЛ с любыми видами опор и изоляции;
- подходы ВЛ к подстанциям — защита от прямых ударов молнии и ограничения набегающих волн перенапряжения;
- участки ВЛ в районах с повышенной грозовой активностью, на открытой местности, возвышенностях;
- объекты ПАО «Россети» и других энергосетевых компаний.
