АВБбШв - это силовой бронированный лентами кабель, с алюминиевой жилой, изоляцией и защитным шлангом из ПВХ.
Применение АВБШв
- Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
- Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
- Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
- Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
- Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4
- Применяются при наличии опасности механических повреждений кабеля
Расшифровка АВБШв
А
В
Б
Шв
-
0,66/1кВ
алюминиевая жила
изоляция из ПВХ пластиката
броня из стальных лент
шланг из ПВХ пластиката
номинальное напряжение 0,66/1 кВ

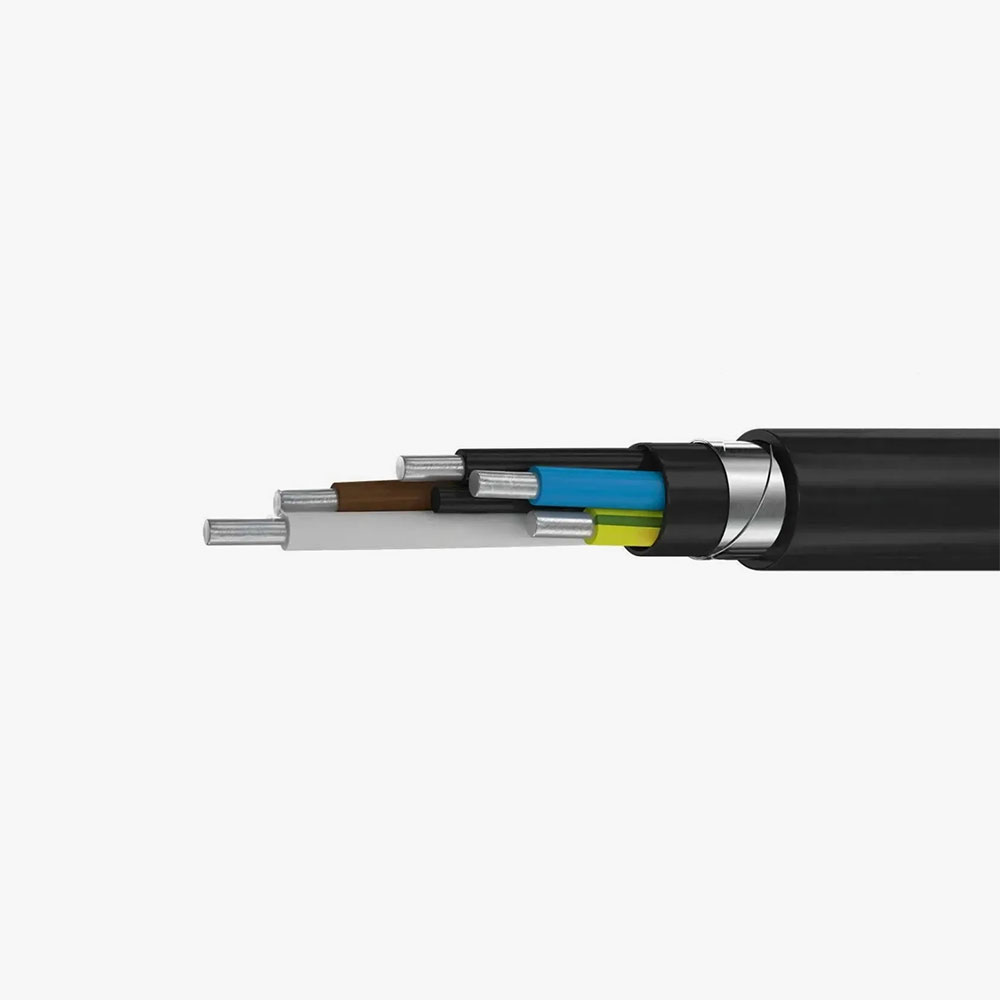

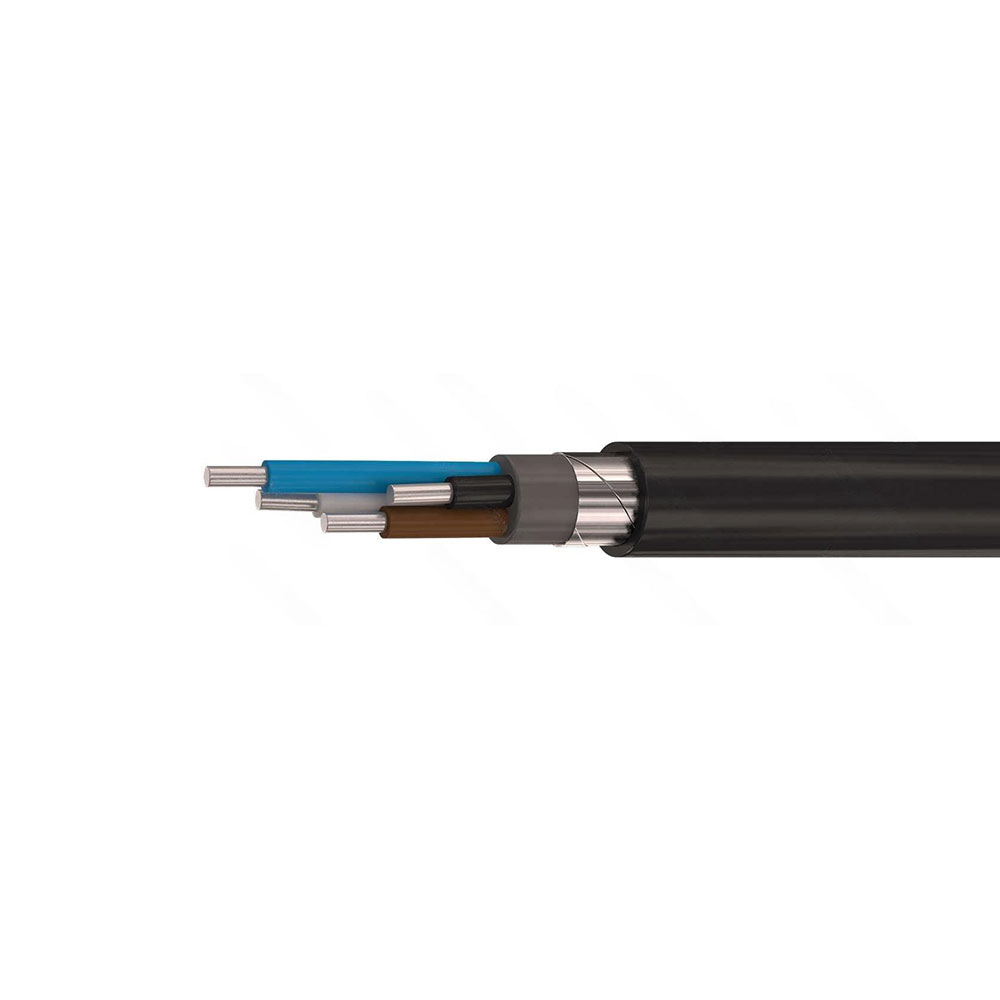

Конструкция АВБШв
1. Токопроводящая алюминиевая жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012:
— однопроволочная круглая 2,5...50 мм2;
— однопроволочная секторная 25...50 мм2;
— многопроволочная круглая 25...35 мм2;
— многопроволочная круглая уплотнённая 50 мм2;
— или многопроволочная секторная 25...50 мм2. 2. Изоляция жилы из ПВХ пластиката номинальной толщиной 0,8...1,3 мм. 3. Заполнение внутренних и наружных промежутков между скрученными изолированными жилами многожильных кабелей. 4. Поясная изоляция из ПВХ пластиката номинальной толщиной 1,0...1,2 мм. 5. Броня из двух стальных оцинкованных лент толщиной не менее 0,2...0,3 мм. 6. Герметичный защитный шланг из ПВХ пластиката номинальной толщиной 1,8...2,2 мм.
Технические характеристики АВБШв
| Номинальное переменное напряжение | 0,66 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 3 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 мин |
| Сопротивление изоляции при 20 °С | не менее 4,8...12,3 МОм·км |
| Строительная длина | по заказу потребителя |
| Допустимая температура нагрева жил | 70 °C |
| Максимальная температура нагрева жил | 90 °C при перегрузке, 160 °C при токе КЗ |
| Минимальный радиус изгиба | 7,5 наружных диаметров |
| Диапазон рабочих температур | −50...+50 °C |
| Срок службы | не менее 30 лет с даты изготовления |
