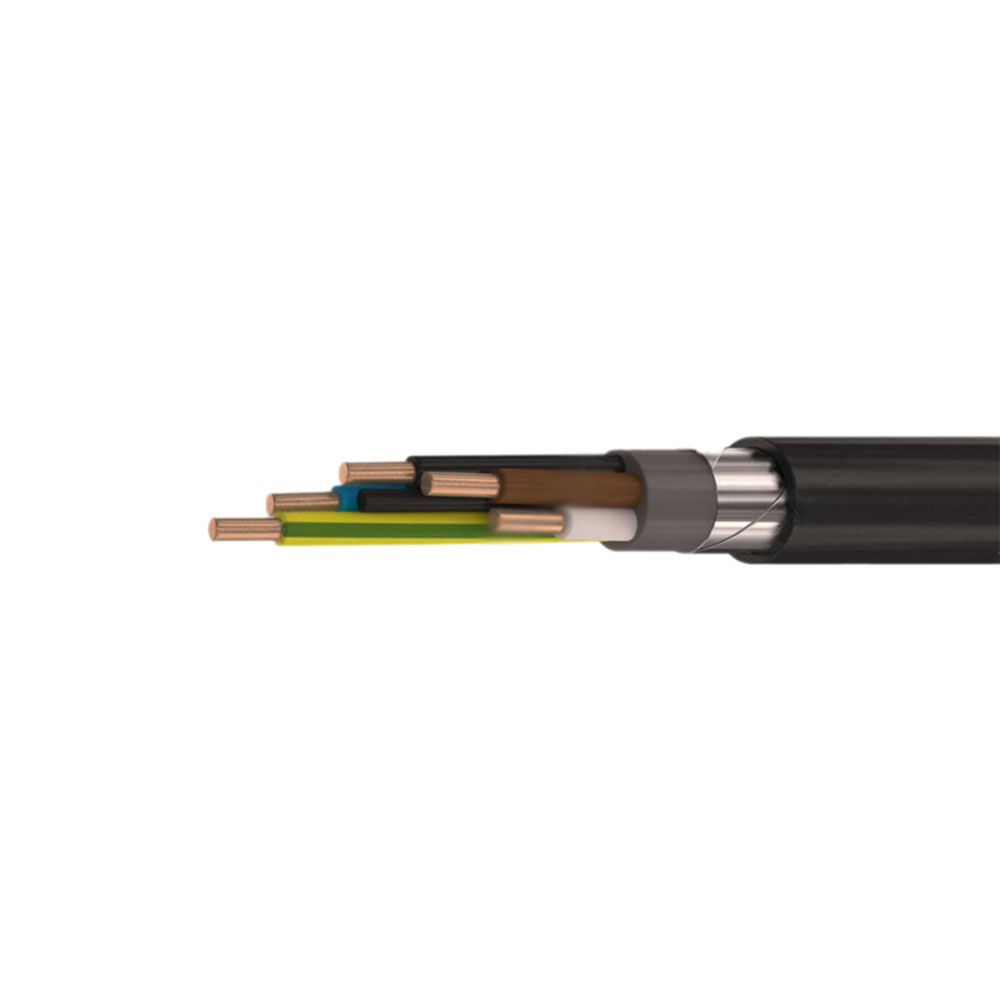

ВБШвнг A LS - это силовой бронированный лентами кабель, с медной жилой, изоляцией и защитным шлангом из ПВХ пониженной пожарной опасности.
Применение ВБШвнг A LS
- Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
- Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
- Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
- Для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях
- Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.2.2.2
- Предназначены для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системах атомных станций классов 3 и 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97)
- Могут применяться во взрывоопасных зонах классов В1 и В1-а
- Применяются при наличии опасности механических повреждений кабеля
Расшифровка ВБШвнг A LS
_
В
Б
Шв
нг
(A)
-
LS
-
0,66/1кВ
медная жила
изоляция из ПВХ пластиката пониженной пожароопасности
броня из стальных лент
шланг из ПВХ пластиката пониженной пожароопасности
категория пожароопасности A
пониженное дымо- и газовыделение (low smoke)
номинальное напряжение 0,66/1 кВ

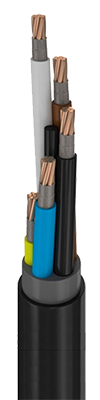

Конструкция ВБШвнг A LS
1. Токопроводящая медная жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012:
— однопроволочная круглая 1,5...50 мм2;
— многопроволочная круглая 16...35 мм2;
— многопроволочная круглая уплотнённая 50 мм2;
— или многопроволочная секторная 25...50 мм2. 2. Изоляция жилы из ПВХ пластиката пониженной пожароопасности номинальной толщиной 0,8...1,3 мм. 3. Заполнение внутренних и наружных промежутков между скрученными изолированными жилами многожильных кабелей. 4. Поясная изоляция из ПВХ пластиката пониженной пожароопасности номинальной толщиной 1,0...1,2 мм. 5. Броня из двух стальных оцинкованных лент толщиной не менее 0,2...0,3 мм. 6. Герметичный защитный шланг из ПВХ пластиката пониженной пожароопасности номинальной толщиной 1,8...2,2 мм.
Технические характеристики ВБШвнг A LS
| Номинальное переменное напряжение | 0,66 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 3 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 мин |
| Сопротивление изоляции при 20 °С | не менее 4,8...12,3 МОм·км |
| Строительная длина | по заказу потребителя |
| Допустимая температура нагрева жил | 70 °C |
| Максимальная температура нагрева жил | 90 °C при перегрузке, 160 °C при токе КЗ |
| Минимальный радиус изгиба | 7,5 наружных диаметров |
| Диапазон рабочих температур | −50...+50 °C |
| Срок службы | не менее 30 лет с даты изготовления |
