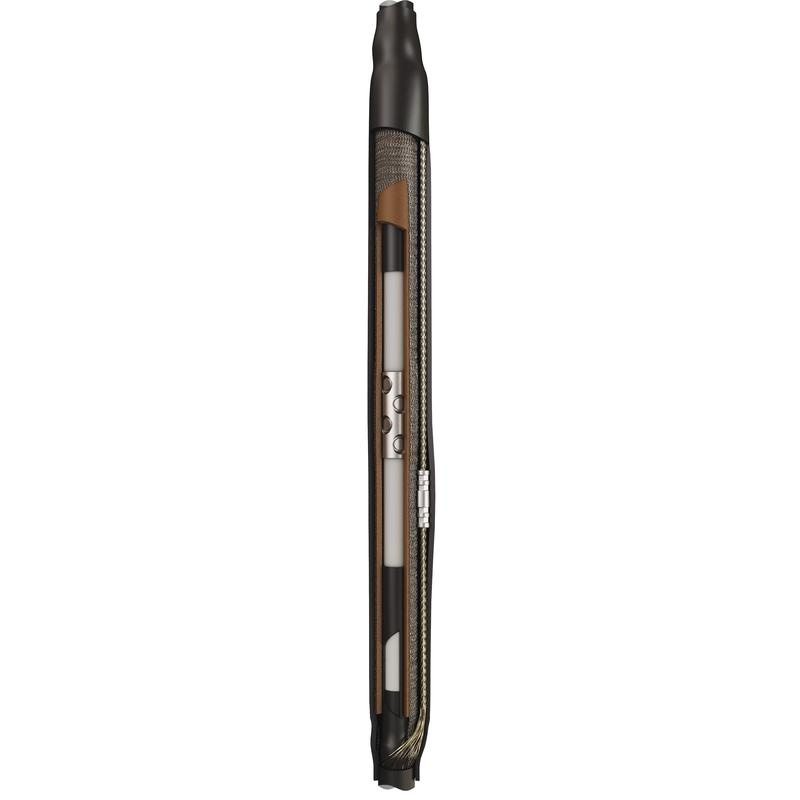

Муфта кабельная соединительная 20кВ 1ПСТ-20-500/630(Б) КВТ 90351
Артикул:
90351
Муфта кабельная соединительная 20кВ 1ПСТ-20-500/630(Б) КВТ 90351
Подробнее
0 ₽/шт
Под заказ
Нашли дешевле?
уточнить у менеджера
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Уважаемые покупатели.
Обращаем Ваше внимание, что размещенная на данном сайте справочная информация о товарах не является офертой, наличие и стоимость необходимо уточнить у менеджеров ООО "Уральская Кабельная Компания", которые с удовольствием помогут Вам в оформлении заказа.
Обращаем Ваше внимание, что размещенная на данном сайте справочная информация о товарах не является офертой, наличие и стоимость необходимо уточнить у менеджеров ООО "Уральская Кабельная Компания", которые с удовольствием помогут Вам в оформлении заказа.
Описание
Муфта кабельная соединительная 20кВ 1ПСТ-20-500/630(Б) КВТ 90351
Расшифровка
1
П
С
Т
-
20
-
500/630
(Б)
для одножильных кабелей
для кабелей с изоляцией из сшитого полиэтилена
соединительная
с термоусаживаемой трубкой
на номинальное напряжение 20 кВ
для кабелей с сечением жил 500, 625, 630 мм2
в комплекте с болтовым соединителем
Технические характеристики
| Тип муфты | соединительная |
| Материал муфты | термоусаживаемая |
| Напряжение | 20 кВ |
| Материал изоляции кабеля | сшитый полиэтилен |
| Защитный покров кабеля | без брони |
| Комплект заземления | нет |
| Установка | внутренняя |
| наружная | |
| Количество жил | 1 |
| Сечение | 500 мм2 |
| 625 мм2 | |
| 630 мм2 | |
| Соединители в комплекте | болтовые |
| Нормативные документы | ГОСТ 13781.0-86 |
| ТУ 3599-005-97284872-2015 | |
- Предназначены для соединения одножильных кабелей:
- с изоляцией из сшитого полиэтилена и экраном из медных проволок
- на напряжение 20кВ
- Соответствует требованиям ГОСТ 34839-2022
- Типы монтируемых кабелей:
(А)ПвПу, (А)ПвПуг, (А)ПвВ, (А)ПвП2г, (А)ПвПу2г - Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерное распределение напряженности электрического поля в области среза полупроводящего экрана
- Термоплавкий клей, нанесенный на внутреннюю поверхность защитного кожуха, обеспечивает полную герметичность муфты после монтажа
- Провод перемычки, сформированный из медных проволок кабельного экрана, соединяется при помощи медных гильз под опрессовку. Гильзы не входят в комплект и заказываются отдельно
- В комплект муфты входят болтовые соединители на напряжение 35 кВ
- Комплект поставки рассчитан для монтажа одной фазы кабеля
- Высокое качество комплектующих и используемых композиционных материалов
- Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
Инструкция по монтажу муфты
Характеристики
|
Тип муфты
|
1ПСТ-20 |
