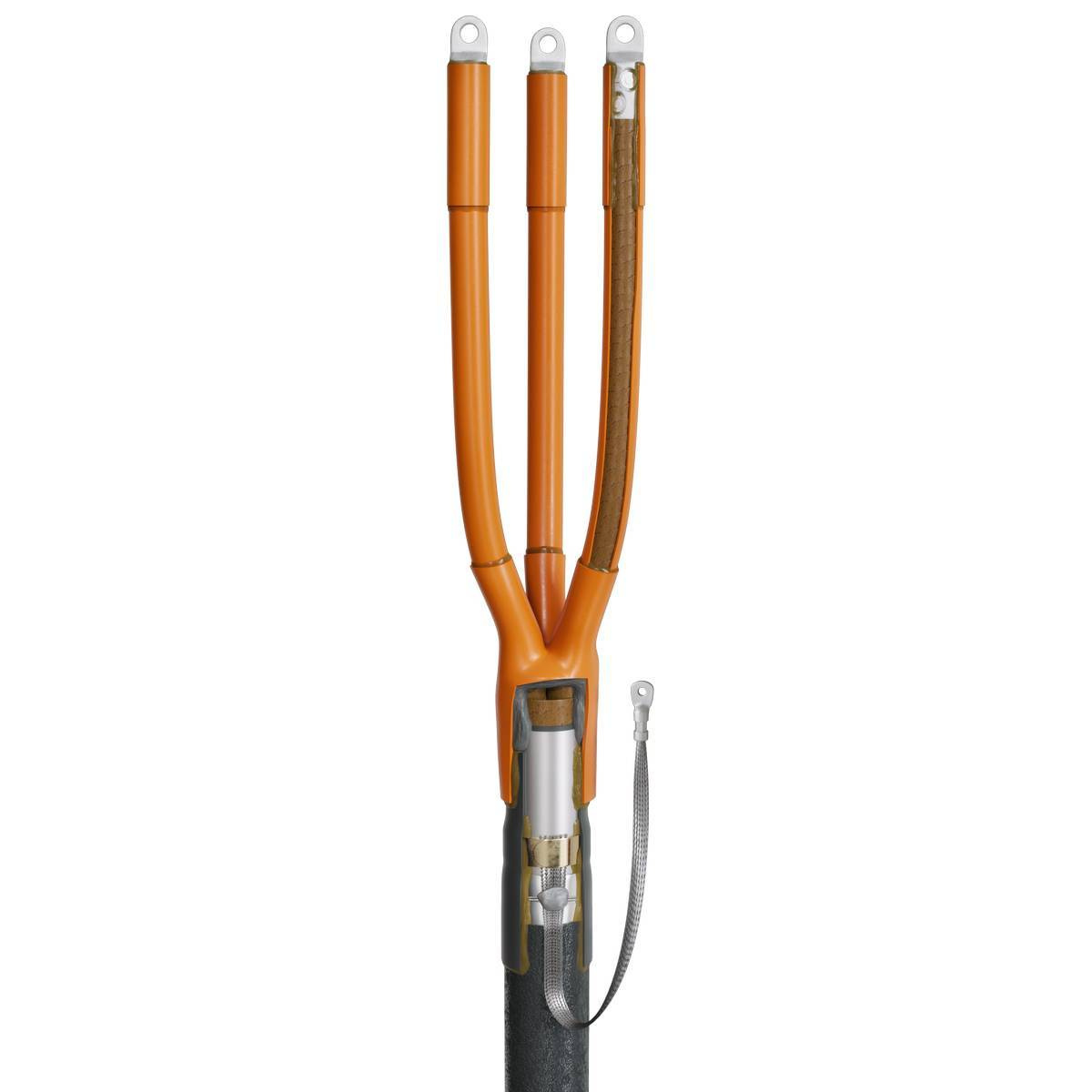

Муфта кабельная концевая 10кВ 3КВТп-10-70/120-Б КВТ 50116
Артикул:
50116
Муфта кабельная концевая 10кВ 3КВТп-10-70/120-Б КВТ 50116
Подробнее
3 770 ₽/шт
Доставка 1-2 дня
Наличие на складе: 1 029 шт
Нашли дешевле?
-
+
В корзину
Купить в 1 клик
Уважаемые покупатели.
Обращаем Ваше внимание, что размещенная на данном сайте справочная информация о товарах не является офертой, наличие и стоимость необходимо уточнить у менеджеров ООО "ТРЭЙДСИП", которые с удовольствием помогут Вам в оформлении заказа.
Обращаем Ваше внимание, что размещенная на данном сайте справочная информация о товарах не является офертой, наличие и стоимость необходимо уточнить у менеджеров ООО "ТРЭЙДСИП", которые с удовольствием помогут Вам в оформлении заказа.
Описание
Муфта кабельная концевая 10кВ 3КВТп-10-70/120-Б КВТ 50116
Расшифровка
3
К
В
Тп
-
10
-
70/120
(Б)
для трёхжильных кабелей
концевая
внутренней установки
с термоусаживаемой перчаткой
на номинальное напряжение 10 кВ
для кабелей с сечением жил 70, 95, 120 мм2
в комплекте с болтовыми наконечниками
Технические характеристики
| Тип муфты | концевая |
| Материал муфты | термоусаживаемая с перчаткой |
| Напряжение | 10 кВ |
| Материал изоляции кабеля | бумага |
| Защитный покров кабеля | без брони |
| с бронёй | |
| Комплект заземления | комбинированный |
| Установка | внутренняя |
| Количество жил | 3 |
| Сечение | 70 мм2 |
| 95 мм2 | |
| 120 мм2 | |
| Наконечники в комплекте | болтовые |
| Нормативные документы | ГОСТ 13781.0-86 |
| ТУ 3599-005-97284872-2015 | |
- Предназначены для оконцевания 3-х жильных кабелей:
- с бумажной маслопропитанной изоляцией
- с броней из стальных лент или без брони
- с общей алюминиевой или свинцовой оболочкой
- на напряжение 6 и 10 кВ
-
Соответствует требованиям ГОСТ 34839-2022
- Типы монтируемых кабелей:
ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв - Основные термоусаживаемые элементы муфты: перчатка, трубки жильной изоляции, концевые манжеты выполнены из трекингостойкого материала кирпично-красного цвета
- Материал трубок устойчив к воздействию ультрафиолетовых лучей, обеспечивает эксплуатационную надежность в любых погодно-климатических условиях
- Применение маслостойкого герметика со специальными свойствами обеспечивает герметизацию корня разделки кабеля и способствует выравниванию напряженности электрического поля
- Термоплавкий клей, нанесенный на внутренние поверхности поясной манжеты, перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа
- Монтаж узла заземления осуществляется комбинированным способом. Базовая комплектация включает в себя пружину постоянного давления, используемую для крепежа провода заземления к металлической оболочке. Крепеж на бронелентах осуществляется методом пайки
- При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
- Пружина постоянного давления обеспечивает быстрый и надежный монтаж провода заземления на металлической оболочке. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А»
- Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
- Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
-
Выпускается по ТУ 3599-005-97284872-2015
Характеристики
|
Тип муфты
|
3КВТп-10 |
