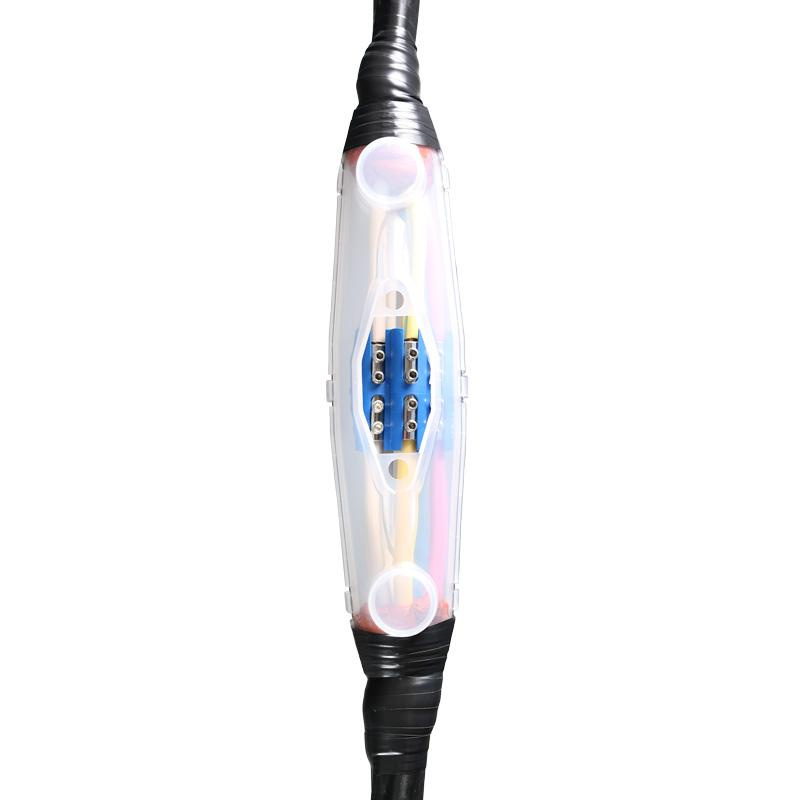

Муфта кабельная соединительная заливная 1кВ МКС-1 (Б) КВТ 78563
Артикул:
78563
Муфта кабельная соединительная заливная 1кВ МКС-1 (Б) КВТ 78563
Подробнее
2 970 ₽/шт
Доставка 2-3 дня
Наличие на региональном складе: 183 шт
Нашли дешевле?
-
+
В корзину
Купить в 1 клик
Уважаемые покупатели.
Обращаем Ваше внимание, что размещенная на данном сайте справочная информация о товарах не является офертой, наличие и стоимость необходимо уточнить у менеджеров ООО "Уральская Кабельная Компания", которые с удовольствием помогут Вам в оформлении заказа.
Обращаем Ваше внимание, что размещенная на данном сайте справочная информация о товарах не является офертой, наличие и стоимость необходимо уточнить у менеджеров ООО "Уральская Кабельная Компания", которые с удовольствием помогут Вам в оформлении заказа.
Описание
Муфта кабельная соединительная заливная 1кВ МКС-1 (Б) КВТ 78563
Расшифровка
М
К
С
-
1
(Б)
муфта
заливная (применяется полиуретановый компаунд)
соединительная
типоразмер
в комплекте с болтовыми соединителями
Технические характеристики
| Тип муфты | соединительная |
| Материал муфты | заливная |
| Напряжение | 1 кВ |
| Материал изоляции кабеля | пластмасса |
| Защитный покров кабеля | без брони |
| Комплект заземления | нет |
| Установка | внутренняя |
| наружная | |
| Количество жил | 3 |
| 4 | |
| 5 | |
| Сечение | 1,5 мм2 |
| 2,5 мм2 | |
| 4,0 мм2 | |
| 6,0 мм2 | |
| Соединители в комплекте | болтовые |
| Нормативные документы | ГОСТ 13781.0-86 |
| ТУ 3599-062-97284872-2014 | |
- Предназначены для соединения силовых кабелей:
- с пластмассовой изоляцией (ПВХ/СПЭ)
- с броней или без брони (в названии муфт для кабелей с броней присутствует "(б)")
- на напряжение до 1 кВ
- Состав муфты:
- двухкомпонентный быстрозастывающий полиуретановый компаунд
- пластиковый прозрачный корпус
- блок соединителей КСМ в полимерном корпусе (обозначается буквой (Б))
- пружины постоянного давления ППД (в муфтах на броню МКС(б))
- проводник заземления гибкий, медный, изолированный (ПВ-3 или аналоги) (в муфтах на броню МКС(б))
- лента-герметик
- изоляционная лента ПВХ
- наждачная бумага
- латексные защитные перчатки монтажника
- Соответствует требованиям ГОСТ 34839-2022
- Типы монтируемых кабелей: (А)ВВГ, NYM, (А)ПвВГ, (А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп
- Комплект муфты универсален и может быть использован на 3-х жильных, 4-х жильных и 5-ти жильных кабелях
- Для соединения жил в комплекте муфт с буквой (Б) содержится изолированный блок соединителей КСМ
- Также для соединения жил возможно использование гильз под опрессовку
- В качестве изоляционного и герметизирующего вещества используется двухкомпонентный самоотвердевающий полимерный компаунд
- Полимерный компаунд поставляется в отдельных секциях прочной полиэтиленовой упаковки с разделителем. При монтаже разделитель снимается и компаунды тщательно перемешиваются перед заливанием в корпус муфты
- Не требуют использования открытого пламени для монтажа и могут применяться в местах с особыми требованиями к пожаро- и взрывобезопасности
- Прозрачный корпус муфты обеспечивает визуальный контроль за равномерным заполнением всех междужильных пустот
- Полная герметичность соединения за счет использования гидрофобного компаунда
- Рекомендуемая температура смешивания, заливки и застывания компаунда не ниже плюс 10°C
- Время застывания компаунда при комнатной температуре не более 2 часов
