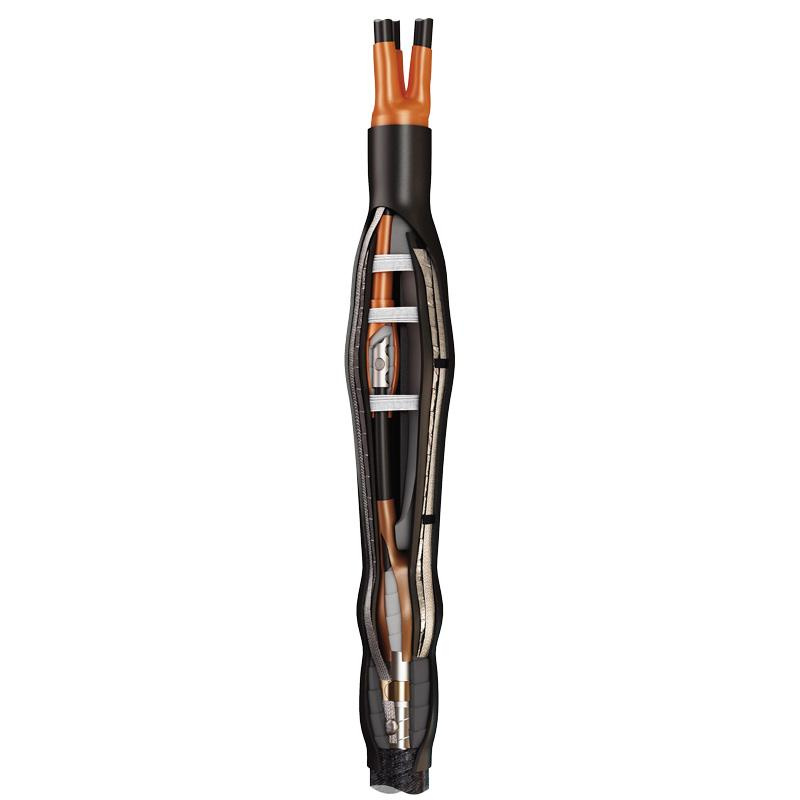

Муфта кабельная переходная 10кВ (1П+3Б)СПТ-10-70/120-Б КВТ 73705
Артикул:
73705
Муфта кабельная переходная 10кВ (1П+3Б)СПТ-10-70/120-Б КВТ 73705
Подробнее
19 695 ₽/шт
Доставка 2-3 дня
Наличие на региональном складе: 11 шт
Нашли дешевле?
-
+
В корзину
Купить в 1 клик
Уважаемые покупатели.
Обращаем Ваше внимание, что размещенная на данном сайте справочная информация о товарах не является офертой, наличие и стоимость необходимо уточнить у менеджеров ООО "Уральская Кабельная Компания", которые с удовольствием помогут Вам в оформлении заказа.
Обращаем Ваше внимание, что размещенная на данном сайте справочная информация о товарах не является офертой, наличие и стоимость необходимо уточнить у менеджеров ООО "Уральская Кабельная Компания", которые с удовольствием помогут Вам в оформлении заказа.
Описание
Муфта кабельная переходная 10кВ (1П+3Б)СПТ-10-70/120-Б КВТ 73705
Расшифровка
(
1П
+
3Б
)
СП
Т
-
10
-
70/120
(Б)
для перехода на одножильные кабели с изоляцией из сшитого полиэтилена
для трёхжильных кабелей с бумажной изоляцией
соединительная переходная
термоусаживаемая
на номинальное напряжение 10 кВ
для кабелей с сечением жил 70, 95, 120 мм2
в комплекте с болтовыми соединителями
Технические характеристики
| Тип муфты | переходная |
| Материал муфты | термоусаживаемая с перчаткой |
| Напряжение | 10 кВ |
| Материал изоляции кабеля | бумага |
| Защитный покров кабеля | без брони |
| с бронёй | |
| Комплект заземления | комбинированный |
| Установка | внутренняя |
| наружная | |
| Количество жил | 3 |
| Сечение | 70 мм2 |
| 95 мм2 | |
| 120 мм2 | |
| Соединители в комплекте | болтовые |
| Особенности | для перехода на три одножильных кабеля с изоляцией из сшитого полиэтилена |
| Нормативные документы | ГОСТ 13781.0-86 |
| ТУ 3599-047-97284872-2011 | |
- Предназначены для соединения трех одножильных кабелей:
- с изоляцией из сшитого полиэтилена и экраном из медных проволок
- с 3-х жильным кабелем
- с бумажной маслопропитанной изоляцией и общей свинцовой или алюминиевой оболочкой
- на напряжение 6 и 10 кВ
-
Соответствует требованиям ГОСТ 34839-2022
- Типы монтируемых кабелей: (А)ПвВ, (А)ПвПу, (А)ПвПуг, (А)ПвПг, (А)ПвП2г, (А)ПвПу2г, (А)ПвБП, (А)ПвБВ, ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв
- Комплект поставки рассчитан для монтажа трех фаз одножильного кабеля с изоляцией из сшитого полиэтилена
- Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерное распределение напряженности электрического поля в области среза полупроводящего экрана
- Система восстановления экранов кабеля:
- полупроводящий слой экструдируемого полиэтилена по изоляции восстанавливается трубкой со свойствами выравнивания напряженности электрического поля
- металлический экран кабеля восстанавливается алюминиевой экранирующей лентой и проводом-перемычкой
- Термоплавкий клей, нанесенный на внутреннюю поверхность защитного кожуха, обеспечивает полную герметичность муфты после монтажа
- Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители
- Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
Инструкция по монтажу муфты
Характеристики
|
Тип муфты
|
(1П+3Б)СПТ-10 |
