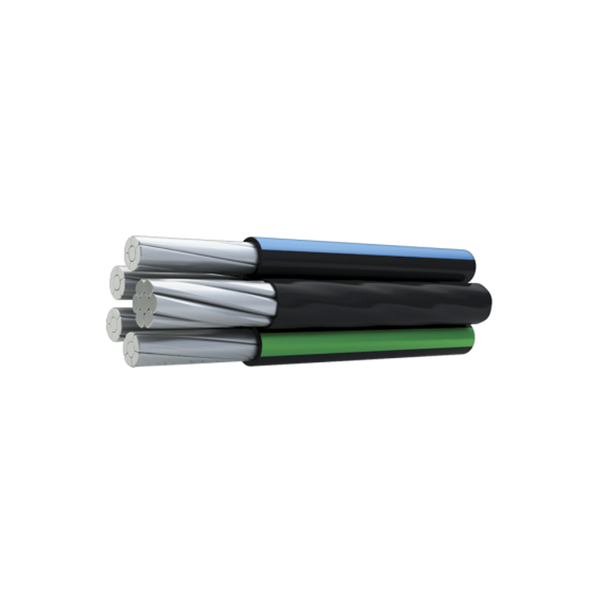

Провод СИП-2 3х70+1х70
Артикул:
3х70+70
Провод СИП-2 3х70+1х70 ГОСТ 31946-2012
Выбрать длину
299 ₽/м
Наличие на складе: 3 635 м
Нашли дешевле?
-
+
В корзину
Купить в 1 клик
Уважаемые покупатели.
Обращаем Ваше внимание, что размещенная на данном сайте справочная информация о товарах не является офертой, наличие и стоимость необходимо уточнить у менеджеров ООО "Уральская Кабельная Компания", которые с удовольствием помогут Вам в оформлении заказа.
Обращаем Ваше внимание, что размещенная на данном сайте справочная информация о товарах не является офертой, наличие и стоимость необходимо уточнить у менеджеров ООО "Уральская Кабельная Компания", которые с удовольствием помогут Вам в оформлении заказа.
Описание
Провод СИП-2 3х70+1х70 ГОСТ 31946-2012
Технические характеристики СИП-2 3*70+1*70
Вес провода СИП-2 3х70+1х70
Теоретический вес 1 километра СИП-2 3х70+1х70: 1112,00 кг
Масса алюминия в 1 метре провода 0,76 кг.
Диаметр провода СИП-2 3х70+1х70
Наружный диаметр провода СИП-2 3х70+1х70: 38 мм
Размеры провода учитываются при расчёте и правильном подборе проводонесущих систем.
Электрические характеристики СИП-2 3х70+1х70
-
Номинальное переменное напряжение 1кВ
Номинальная частота 50Гц
Основная жила
Электрическое сопротивление 1 км жилы постоянному току 0,443Ом/км
Активное сопротивление при температуре жилы 90 °С 0,568Ом/км
Несущая жила
Электрическое сопротивление 1 км жилы постоянному току 0,493Ом/км
Активное сопротивление при температуре жилы 90 °С 0,632Ом/км
-
Мощность СИП-2 3х70+1х70
Основная жиланапряжение 220В 52,00кВт
напряжение 380В 157,00кВт
Несущая жила
Номинальная толщина изоляции 52,00кВт
Минимальная толщина изоляции 157,00кВт
-
Токовая нагрузка СИП-2 3х70+1х70
Длительно-допустимые токовые нагрузки
Допустимые токи нагрузки проводов рассчитаны при температуре окружающей среды 25 °С, скорости ветра 6 м/с и интенсивности солнечной радиации 1000 Вт/мВ нормальном режиме работы при 100% коэффициенте нагрузкиОсновная жила240 АмперНесущая жила240 АмперЖилы должны быть скручены с правым направлением, с шагом в 85 мм
Ток короткого замыкания СИП-2 3х70+1х70
Допустимый ток односекундного короткого замыкания СИП-2 3х70+1х70: 6,5 кА (килоампер)
Общие технические характеристики СИП-2 3х70+1х70
-
Минимально допустимый радиус изгиба при прокладке 380мм
Строительная длина 300 метров
Код ОКП СИП-2 3553320900
Срок службы не менее 40 лет
Гарантийный срок эксплуатации кабеля 3 года
Температура окружающей среды при эксплуатации кабеля от -60 °С до 50 °С
Минимальная температура прокладки кабеля -20 °С
- Допустимые температуры нагрева токопроводящих жил кабеля:
Длительно-допустимая 90 °С
В режиме перегрузки 130 °С
Предельная при коротком замыкании 250 °С
Расшифровка СИП-2 3х70+1х70
С
- самонесущий
И
- изолированный
П
- провод
2
- тип конструктивного исполнения
3
-количество основных жил
70
-площадь поперечного сечения основных жил, мм2
1
-количество несущих жил
70
-площадь поперечного сечения несущей жилы, мм2
СИПг-2 3х70+1х70 - самонесущие изолированные провода должны выдерживать на образцах испытание переменным напряжением 10 кв частотой 50 Гц в течение не менее 30 мин после выдержки в воде при температуре (20±10) °С не менее 24 ч.
СИПн-2 3х70+1х70 - провода с индексом "н" не должны распространять горение и образовывать при горении горящие капельки/частицы
Маркировка СИП-2 3х70+1х70 Основные токопроводящие жилы у СИП-2 3х70+1х70 должны иметь цветовое или цифровое отличительное обозначение, реже в виде продольно выпрессованных рельефных полос на изоляции, нанесенных тиснением.
|
 |
Конструкция СИП-2 3х70+1х70
-
А. Основная жила
1. Три алюминиевых основных, токопроводящих жилы с изоляцией из светостабилизированного сшитого полиэтилена.Площадь поперечного сечения жилы 70мм2
Минимальное число проволок (круглая) жила 7шт
Диаметр проволоки 3,82мм
Наружный диаметр жилы от 9,45 до 9,95мм
Масса алюминия в 1 метре жилы 0,57кг
2. Изоляция из светостабилизированного сшитого полиэтилена
Номинальная толщина изоляции 1,70мм
Минимальная толщина изоляции 1,43мм
Сопротивление изоляции 10,00МОм
-
Б. Нулевая (несущая) жила
1. Одна сталеалюминиевая нулевая (несущая) жила..Площадь поперечного сечения жилы 70мм2
Минимальное число проволок (круглая) жила 7шт
Диаметр проволоки 3,89мм
Наружный диаметр жилы от 9,45 до 9,95мм
Масса алюминия в 1 метре жилы 0,19кг
Допустимая прочность при растяжении жилы 20,60кН
2. Изоляция из светостабилизированного сшитого полиэтилена
Номинальная толщина изоляции 1,70мм
Минимальная толщина изоляции 1,43мм
Допустимое усилие сдвига изоляции 200,00Н
Сопротивление изоляции 10,00МОм
-
Скрутка
Жилы должны быть скручены с правым направлением, с шагом в 80 мм
Применение СИП-2 3х70+1х70
Провод СИП-2 предназначен для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха типов 2 и 3 по ГОСТ 15150, в том числе на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков.
ГОСТ СИП-2 3х70+1х70
| ГОСТ 31946-2012
действующий |
«Провода самонесущие изолированные и защищенные для воздушных линий электропередачи» |
|
