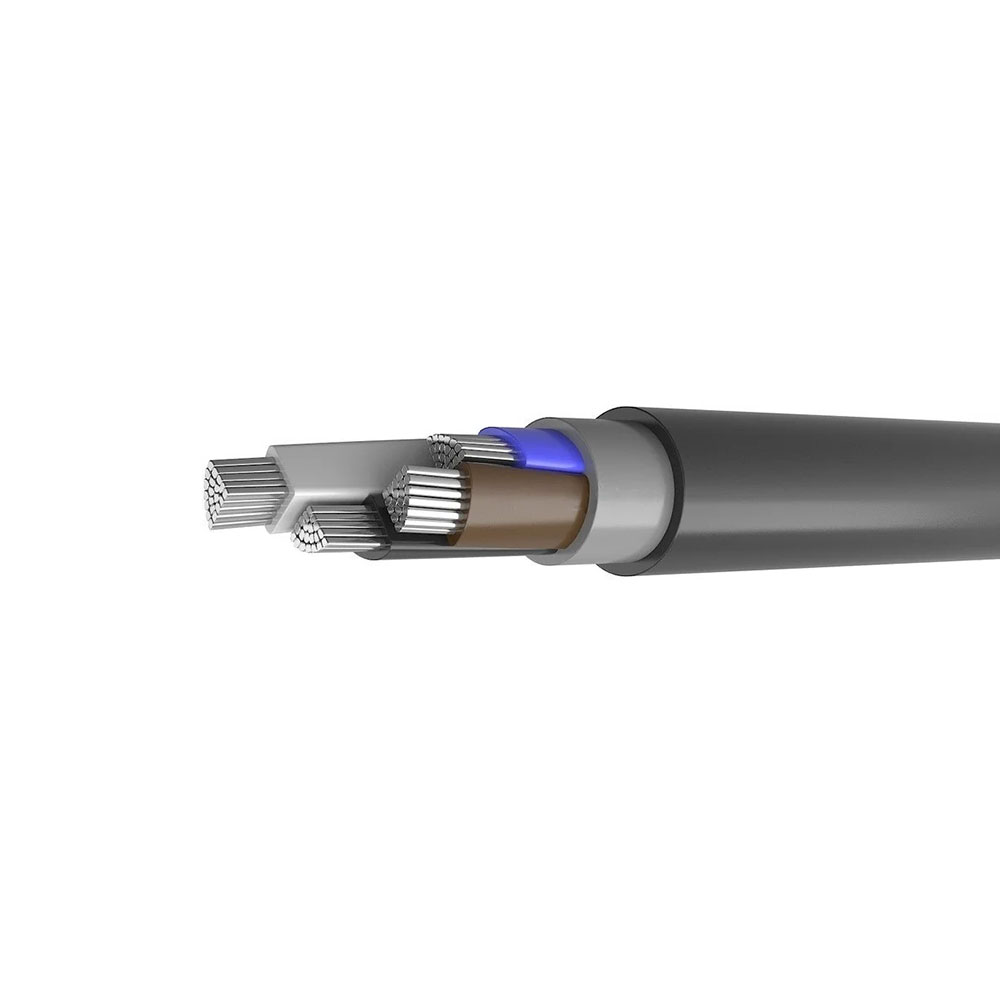

Кабель АВБШв 4х95 МС (N) 1кВ

Все описание

Нет в наличии

Нашли дешевле?

Хочу в подарок

Гарантия 5 лет

Обращаем Ваше внимание, что размещенная на данном сайте справочная информация о товарах не является офертой, наличие и стоимость необходимо уточнить у менеджеров ООО "ТРЭЙДСИП", которые с удовольствием помогут Вам в оформлении заказа.

Кабели силовые для стационарной прокладки с алюминиевыми жилами с изоляцией и оболочкой из поливинилхлоридного пластиката на номинальное переменное напряжение 0,66 и 1 кВ. Кабели изготовляются для общепромышленного применения при поставках на внутренний рынок. Температура эксплуатации -50С до + 50С. Срок службы кабелей - не менее 15 лет при соблюдении требований потребителем условий транспортирования, хранения, прокладки (монтажа) и эксплуатации. Гарантийный срок эксплуатации 3 года.

Расшифровка

Шв

1кВ

алюминиевая жила
изоляция из ПВХ пластиката
броня из стальных лент
шланг из ПВХ пластиката
4 жилы
номинальное сечение жилы 95 мм²
номинальное напряжение 1 кВ

Конструкция

1. Четыре однопроволочные или многопроволочные секторные токопроводящие алюминиевые жилы номинальным сечением 95 мм², соответствующие 1 или 2 классу по ГОСТ 22483-2021.

2. Изоляция жилы из ПВХ пластиката номинальной толщиной 1,6 мм.

3. Заполнение внутренних и наружных промежутков между скрученными изолированными жилами многожильных кабелей.

4. Поясная изоляция из ПВХ пластиката номинальной толщиной 1,2 мм.

5. Броня из двух стальных оцинкованных лент толщиной не менее 0,3 мм.

6. Герметичный защитный шланг из ПВХ пластиката номинальной толщиной 2,2 мм.

Технические характеристики

Номинальное переменное напряжение	1 кВ частотой 50 Гц
Испытательное переменное напряжение	3,5 кВ частотой 50 Гц
Время выдержки при испытании	10 мин
Длительно допустимая токовая нагрузка	183 А на воздухе, 199 А в земле
Допустимый ток односекундного КЗ	6,86 кА
Сопротивление изоляции при 20 °C	не менее 4,1 МОм·км
Строительная длина	по заказу потребителя
Допустимая температура нагрева жил	70 °C
Максимальная температура нагрева жил	90 °C при перегрузке, 160 °C при токе КЗ
Минимальный радиус изгиба	7,5 наружных диаметров
Диапазон рабочих температур	−50...+50 °C
Срок службы	не менее 30 лет с даты изготовления

Массо-габаритные характеристики

Расчетная масса (вес)	2 586,0 кг/км
Наружный диаметр	41,4 мм
Минимальный барабан	№ 12 — 185 м № 14 — 355 м № 14а — 195 м № 16 — 200 м № 16а — 210 м № 17 — 480 м № 17а — 575 м № 18б — 640 м № 18а — 700 м № 18 — 520 м № 20 — 780 м № 20а — 1060 м № 20б — 440 м № 22 — 1005 м № 22а — 845 м № 22б — 575 м № 22в — 1155 м № 25 — 1760 м
Макс. длина в бухте	19 м
Калькулятор массы	км 0 кг
