Применение КВВГ
- Кабели предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1 кВ
- Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
- Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4
Конструкция
1. Однопроволочная круглая медная жила, соответствующая 1 классу по ГОСТ 22483-2012. 2. Изоляция жилы из ПВХ пластиката пониженной пожароопасности номинальной толщиной 0,6...0,9 мм. 3. Заполнение между скрученными изолированными жилами из ПВХ пластиката пониженной пожароопасности, наложенное одновременно с разделительным слоем. 4. Разделительный слой из ПВХ пластиката пониженной пожароопасности толщиной не менее 0,5 мм. 5. Оболочка из ПВХ пластиката пониженной пожароопасности, соответствующая категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,5...1,9 мм.
Технические характеристики
| Номинальное переменное напряжение | 0,66 кВ частотой до 100 Гц |
| Номинальное постоянное напряжение | 1 кВ |
| Испытательное переменное напряжение | 2,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 5 мин |
| Сопротивление изоляции при 20 °С | не менее 6,0...10,0 МОм·км |
| Строительная длина | не менее 150 м |
| Маломеры в партии | не более 10% кусками от 51 м, не более 5% — 20...50 м |
| Минимальный радиус изгиба | 6 наружных диаметров |
| Диапазон рабочих температур | −50...+50 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Расшифровка КВВГ
медная жила
контрольный кабель
изоляция из ПВХ пластиката
оболочка из ПВХ пластиката
защитный покров отсутствует («голый»)
Расшифровка КВВГнг-LS
медная жила
контрольный кабель
изоляция из ПВХ пластиката пониженной пожароопасности
оболочка из ПВХ пластиката пониженной пожароопасности
защитный покров отсутствует («голый»)
категория пожароопасности A
пониженное дымо- и газовыделение (low smoke)

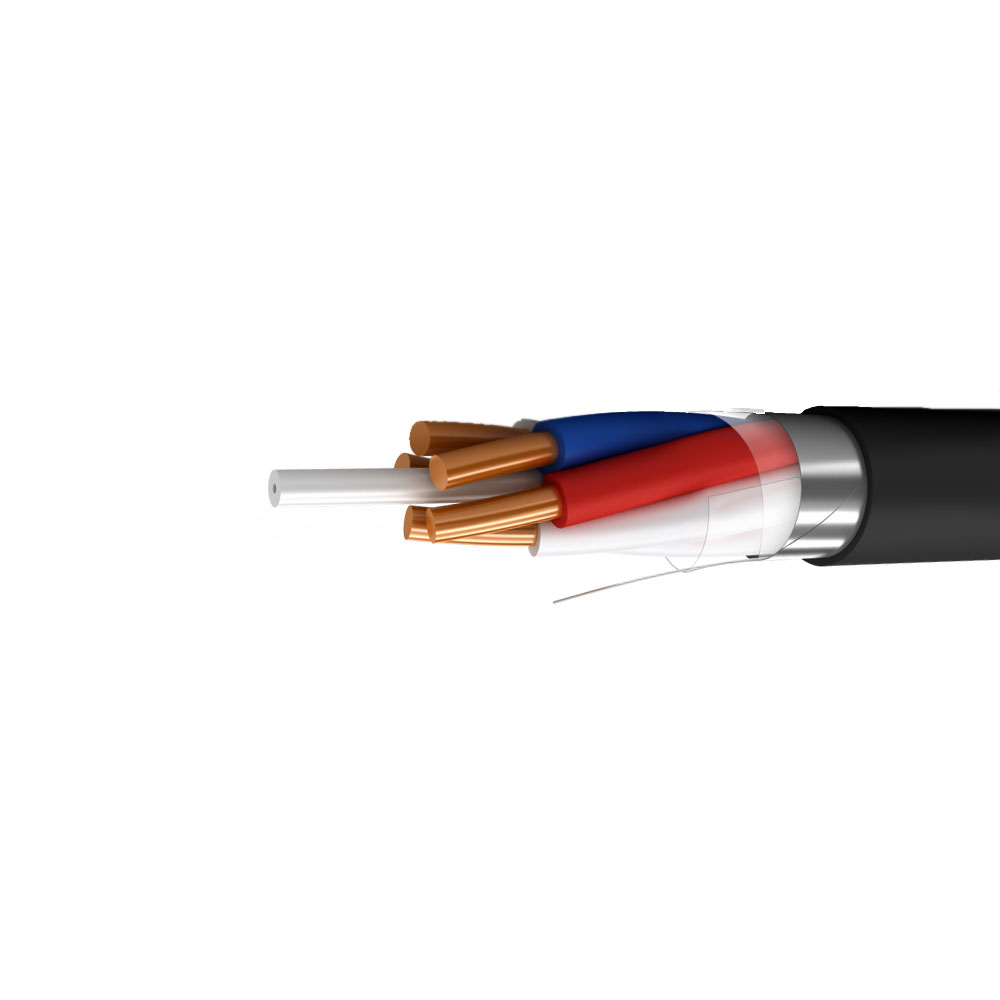

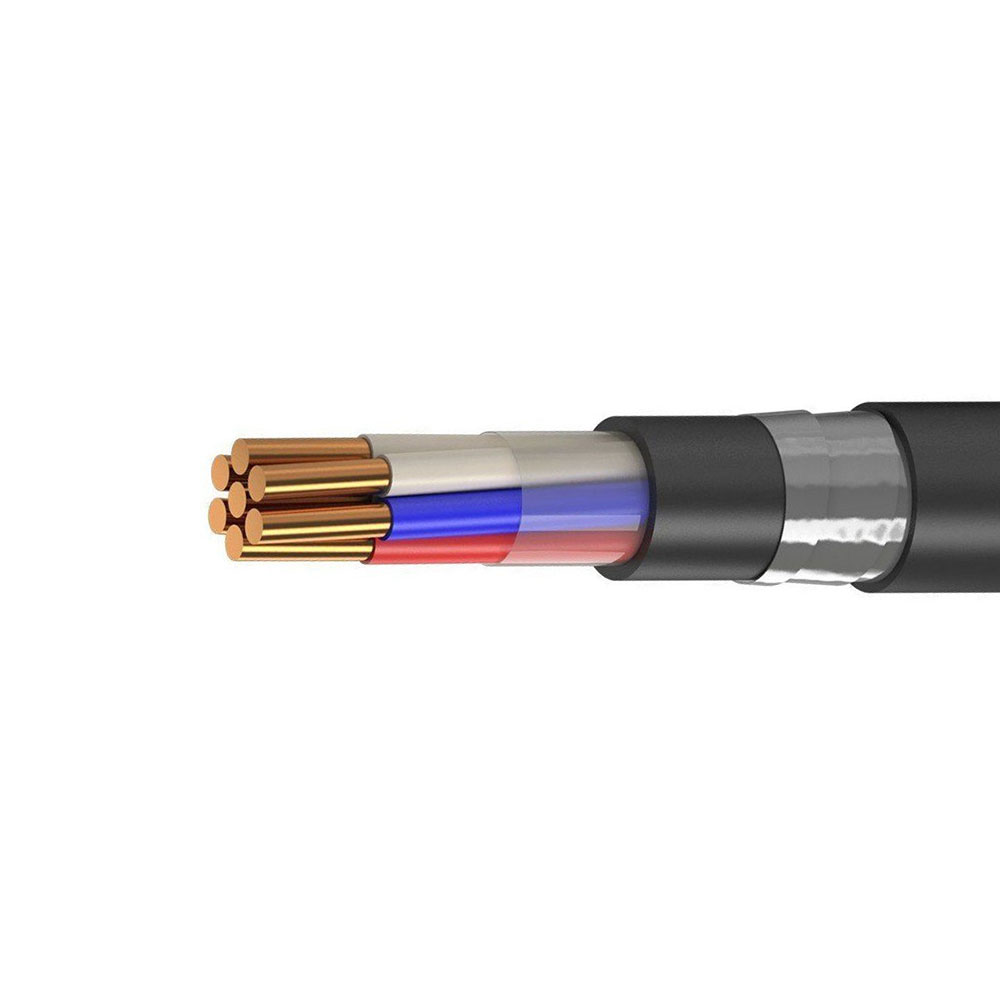

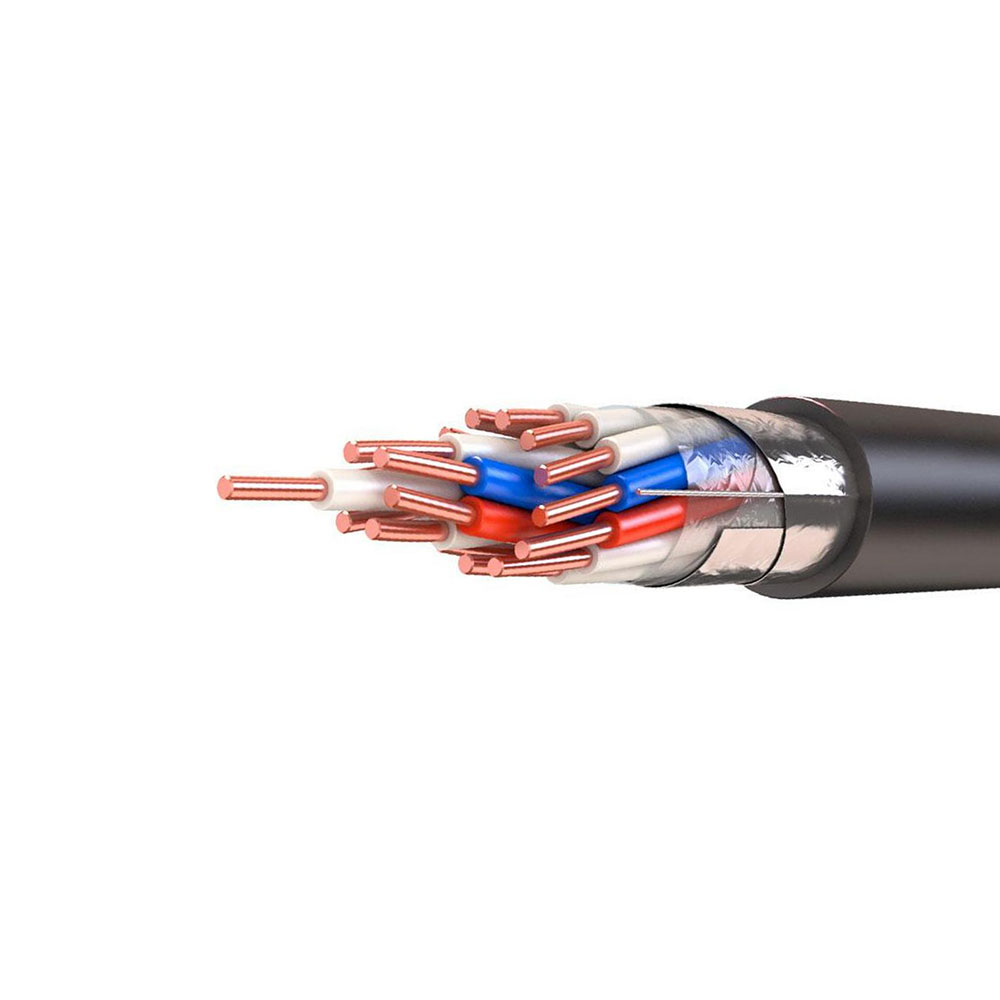

Расшифровка КВВГЭнг-LS
медная жила
контрольный кабель
изоляция из ПВХ пластиката пониженной пожароопасности
оболочка из ПВХ пластиката пониженной пожароопасности
защитный покров отсутствует («голый»)
экранированный
пониженное дымо- и газовыделение (low smoke)
