Эффективность и безопасность кабельной продукции
Кабель АВВГнг(А)-LS предназначен для передачи электрической энергии в стационарных установках внутри помещений и на открытом воздухе. Благодаря современным технологиям производства, этот кабель обладает рядом уникальных характеристик:
Преимущества кабеля АВВГнг(А)-LS
- Низкое дымовыделение и газовыделение — обеспечивает безопасность людей и оборудования при пожаре.
- Минимальное распространение пламени — предотвращает быстрое распространение огня по кабельной линии.
- Устойчивость к воздействию ультрафиолетового излучения — сохраняет эксплуатационные свойства даже при длительном воздействии солнечного света.
- Высокая стойкость к механическим повреждениям — благодаря прочной оболочке и изоляции.
- Широкий диапазон рабочих температур от −50 °C до +50 °C.
Почему выбирают АВВГнг(А)-LS?
Этот кабель является оптимальным выбором для обеспечения надежной и безопасной работы электрических сетей. Простота монтажа, долговечность и соответствие строгим стандартам качества делают его незаменимым решением для любого проекта.
Где купить кабель АВВГнг(А)-LS?
Приобретайте кабель АВВГнг(А)-LS у официального поставщика, чтобы получить сертифицированную продукцию и гарантию производителя. Узнайте больше о нашем ассортименте и условиях сотрудничества прямо сейчас!
Применение АВВГ
- Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
- Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
- Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
- Для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях
- Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.2.2.2
- Предназначены для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системах атомных станций классов 3 и 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97)
- Могут применяться во взрывоопасных зонах классов В1 и В1-а

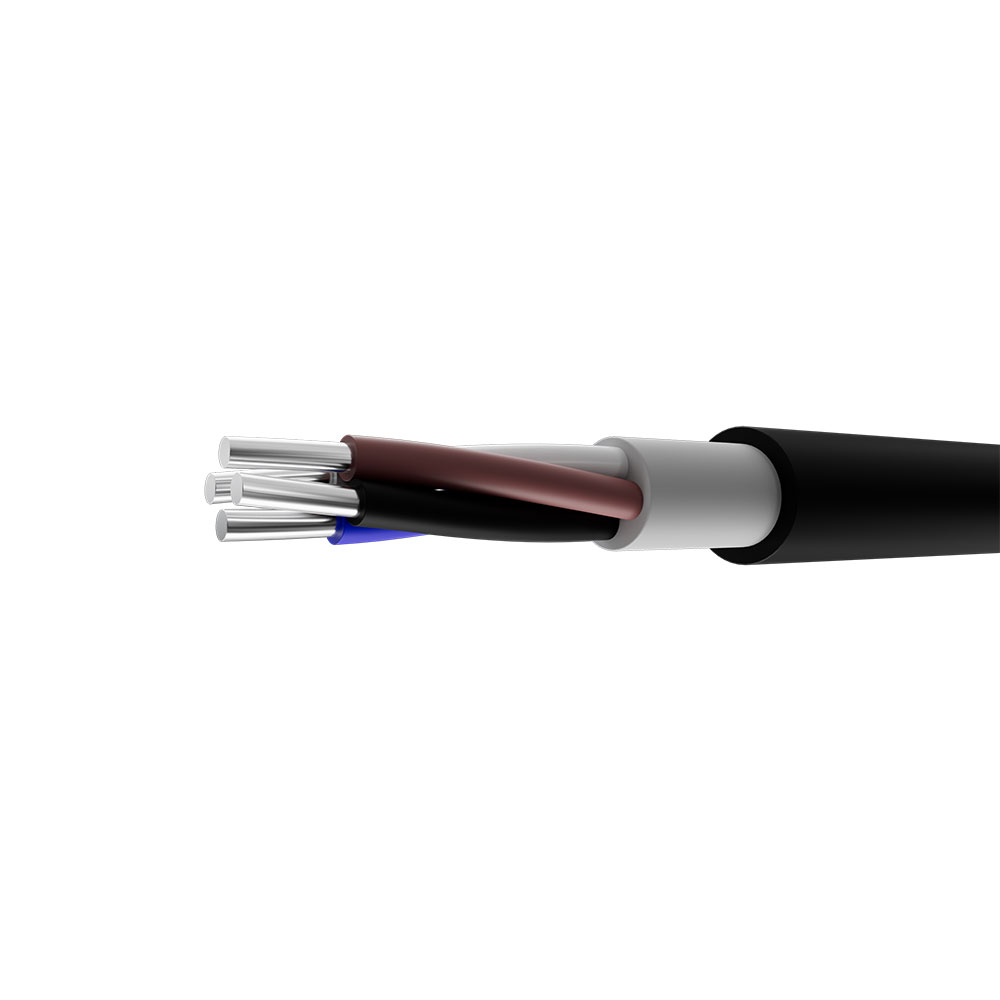

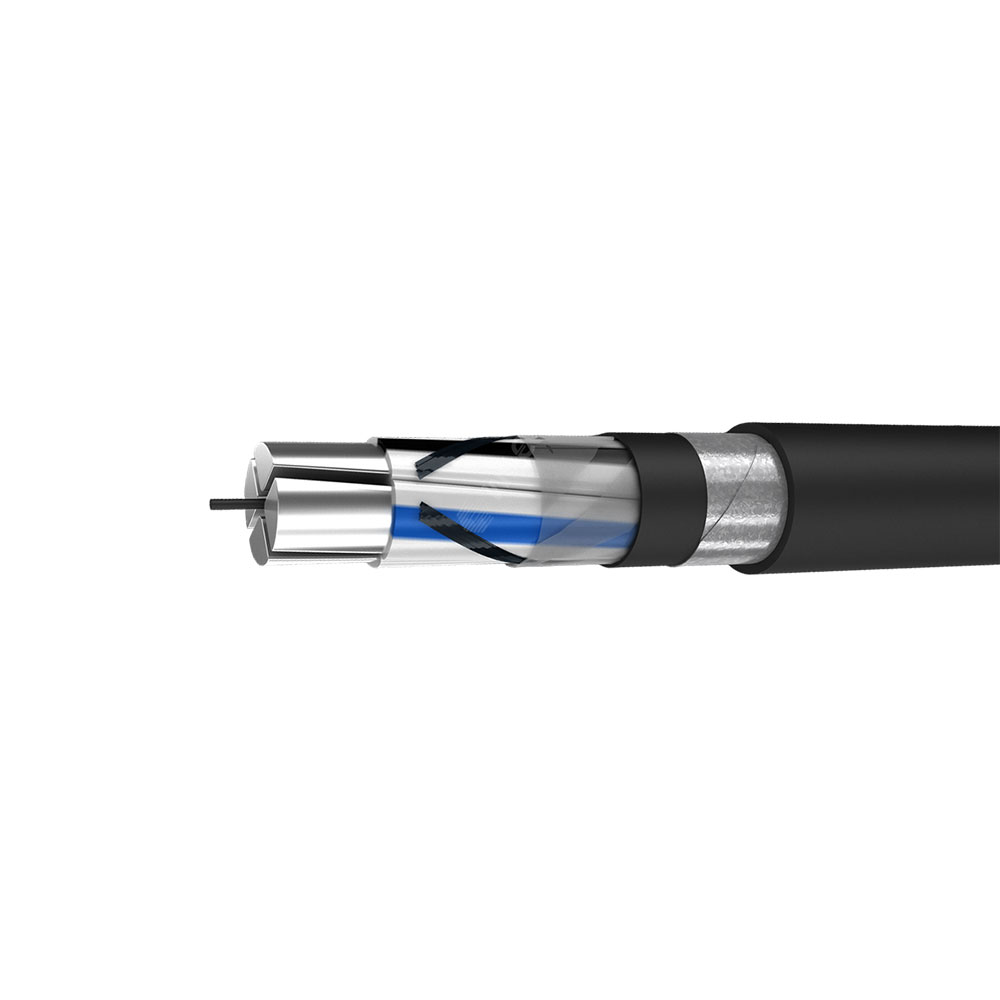

Конструкция
1. Токопроводящая алюминиевая жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012:
— однопроволочная круглая 2,5...50 мм2;
— однопроволочная круглая 70...300 мм2 для одно- и двухжильных кабелей;
— однопроволочная секторная 25...400 мм2;
— многопроволочная круглая 25...35 мм2;
— многопроволочная круглая уплотнённая 50 мм2;
— многопроволочная круглая уплотнённая 70...1000 мм2 для одно- и двухжильных кабелей;
— или многопроволочная секторная 25...400 мм2. 2. Изоляция жилы из ПВХ пластиката номинальной толщиной 0,8...3,0 мм. 3. Заполнение внутренних и наружных промежутков между скрученными изолированными жилами многожильных кабелей. 4. Поясная изоляция из ПВХ пластиката номинальной толщиной 1,0...2,0 мм. 5. Оболочка из ПВХ пластиката, соответствующая категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,4...3,0 мм.
Технические характеристики
| Номинальное переменное напряжение | 1 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 3,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 мин |
| Сопротивление изоляции при 20 °С | не менее 2,5...12,0 МОм·км |
| Строительная длина | по заказу потребителя |
| Допустимая температура нагрева жил | 70 °C |
| Максимальная температура нагрева жил | 90 °C при перегрузке, 140...160 °C при токе КЗ |
| Минимальный радиус изгиба | 7,5 наружных диаметров для многожильных кабелей |
| 10 наружных диаметров для одножильных кабелей | |
| Диапазон рабочих температур | −50...+50 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Расшифровка АВВГ
алюминиевая жила
изоляция из ПВХ пластиката
оболочка из ПВХ пластиката
защитный покров отсутствует («голый»)
номинальное напряжение 1 кВ
Расшифровка АВВГнг А LS
алюминиевая жила
изоляция из ПВХ пластиката пониженной пожароопасности
оболочка из ПВХ пластиката пониженной пожароопасности
защитный покров отсутствует («голый»)
категория пожароопасности A
пониженное дымо- и газовыделение (low smoke)
номинальное напряжение 1 кВ
