Кабель ППГнг(A)-HF 4х4 ОК 0.66кВ
Расшифровка
медная жила
изоляция из полимерной композиции, не содержащей галогенов
оболочка из полимерной композиции, не содержащей галогенов
защитный покров отсутствует («голый»)
категория пожароопасности A
изоляция и оболочка не содержат галогенов (halogen free)
4 жилы
номинальное сечение жилы 4,0 мм2

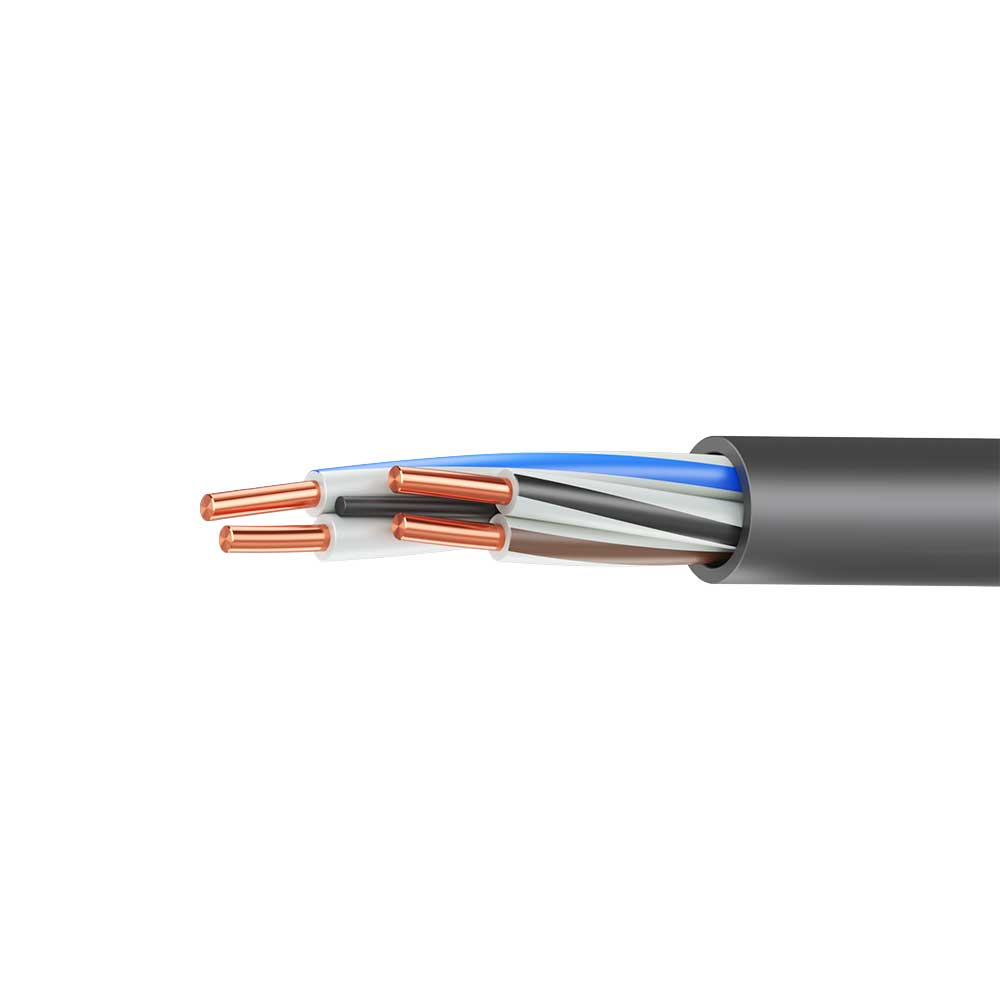

Конструкция
1. Четыре однопроволочные круглые токопроводящие медные жилы номинальным сечением 4,0 мм2, соответствующие 1 классу по ГОСТ 22483-2021. 2. Изоляция жилы из полимерной композиции, не содержащей галогенов, номинальной толщиной 0,7 мм. 3. Заполнение внутренних и наружных промежутков между скрученными изолированными жилами многожильных кабелей. 4. Поясная изоляция из полимерной композиции, не содержащей галогенов, номинальной толщиной 1,0 мм. 5. Оболочка из полимерной композиции, не содержащей галогенов, соответствующая категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,8 мм.
Технические характеристики
| Номинальное переменное напряжение | 0,66 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 3 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 мин |
| Длительно допустимая токовая нагрузка | 33 А на воздухе, 43 А в земле |
| Допустимый ток односекундного КЗ | 0,43 кА |
| Сопротивление изоляции при 20 °C | не менее 10,1 МОм·км |
| Сопротивление изоляции при 70 °C | не менее 0,005 МОм·км |
| Строительная длина | по заказу потребителя |
| Допустимая температура нагрева жил | 70 °C |
| Максимальная температура нагрева жил | 90 °C при перегрузке, 160 °C при токе КЗ |
| Минимальный радиус изгиба | 7,5 наружных диаметров |
| Диапазон рабочих температур | −50...+50 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Массо-габаритные характеристики
| Расчетная масса (вес) | 318,0 кг/км |
| Наружный диаметр | 12,6 мм |
| Минимальный барабан | — 265 м |
| Макс. длина в бухте | 157 м |
| Калькулятор массы |
