Кабель ППГнг(A)-HF 5х10 ОК 0.66кВ
ППГнг(А)-HF 5х10 — это силовой кабель с медными токопроводящими жилами, покрытыми безгалогенной изоляцией и оболочкой. Он предназначен для использования в стационарных электрических системах с максимальным напряжением 0,66 кВ. Основные преимущества этого кабеля — негорючесть (класс "А") и минимальное выделение дыма и газов (HF — Halogen Free). Эти характеристики делают его незаменимым для применения на объектах с повышенными требованиями к пожарной безопасности. Конструкция кабеля включает круглые однопроволочные жилы.
Расшифровка ППГнг A HF 5х10
медная жила
изоляция из полимерной композиции, не содержащей галогенов
оболочка из полимерной композиции, не содержащей галогенов
защитный покров отсутствует («голый»)
категория пожароопасности A
изоляция и оболочка не содержат галогенов (halogen free)
5 жил
номинальное сечение жилы 10 мм2

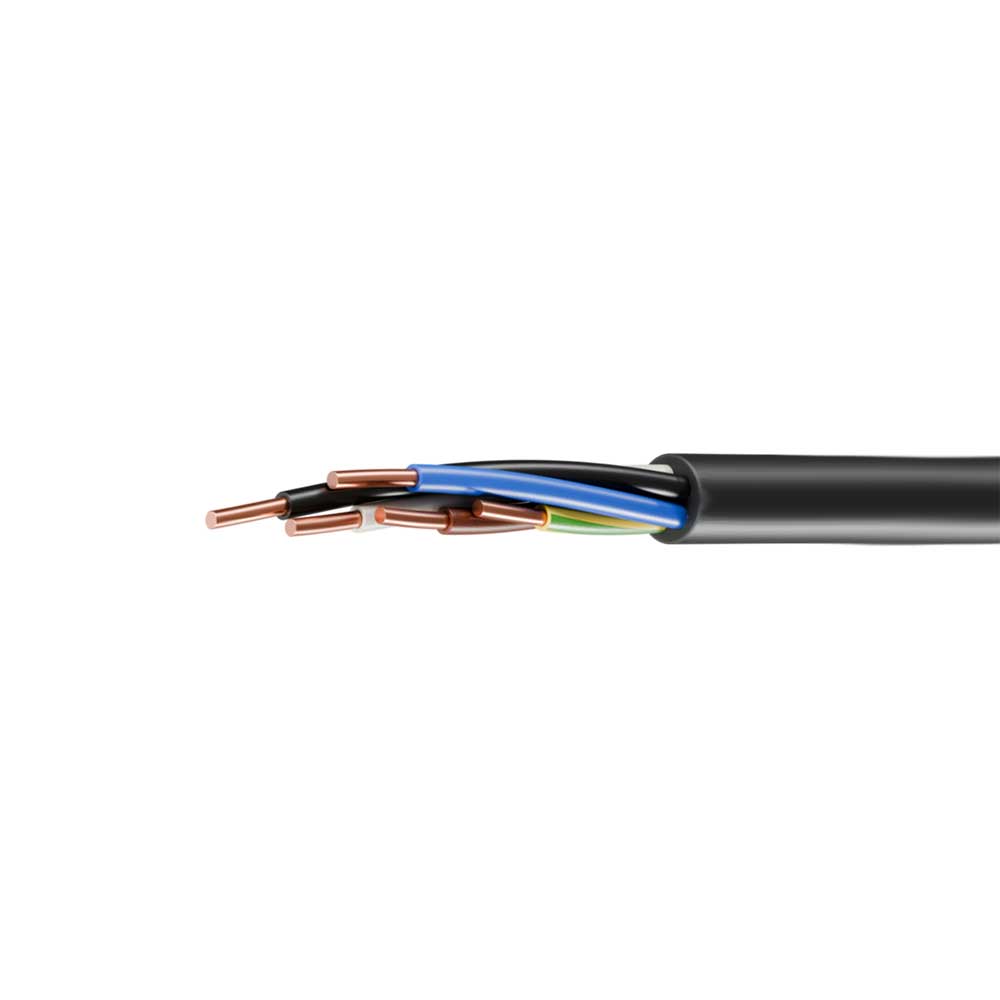

Конструкция ППГнг(A)-HF 5х10
1. Пять однопроволочных круглых токопроводящих медных жил номинальным сечением 10 мм2, соответствующих 1 классу по ГОСТ 22483-2021. 2. Изоляция жилы из полимерной композиции, не содержащей галогенов, номинальной толщиной 0,9 мм. 3. Заполнение внутренних и наружных промежутков между скрученными изолированными жилами многожильных кабелей. 4. Поясная изоляция из полимерной композиции, не содержащей галогенов, номинальной толщиной 1,0 мм. 5. Оболочка из полимерной композиции, не содержащей галогенов, соответствующая категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,8 мм.
Технические характеристики
| Номинальное переменное напряжение | 0,66 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 3 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 мин |
| Длительно допустимая токовая нагрузка | 58 А на воздухе, 73 А в земле |
| Допустимый ток односекундного КЗ | 1,09 кА |
| Сопротивление изоляции при 20 °C | не менее 7,1 МОм·км |
| Сопротивление изоляции при 70 °C | не менее 0,005 МОм·км |
| Строительная длина | по заказу потребителя |
| Допустимая температура нагрева жил | 70 °C |
| Максимальная температура нагрева жил | 90 °C при перегрузке, 160 °C при токе КЗ |
| Минимальный радиус изгиба | 7,5 наружных диаметров |
| Диапазон рабочих температур | −50...+50 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Массо-габаритные характеристики
| Расчетная масса (вес) | 776,0 кг/км |
| Наружный диаметр | 18,3 мм |
| Минимальный барабан | — 225 м |
| Макс. длина в бухте | 64 м |
| Калькулятор массы |
