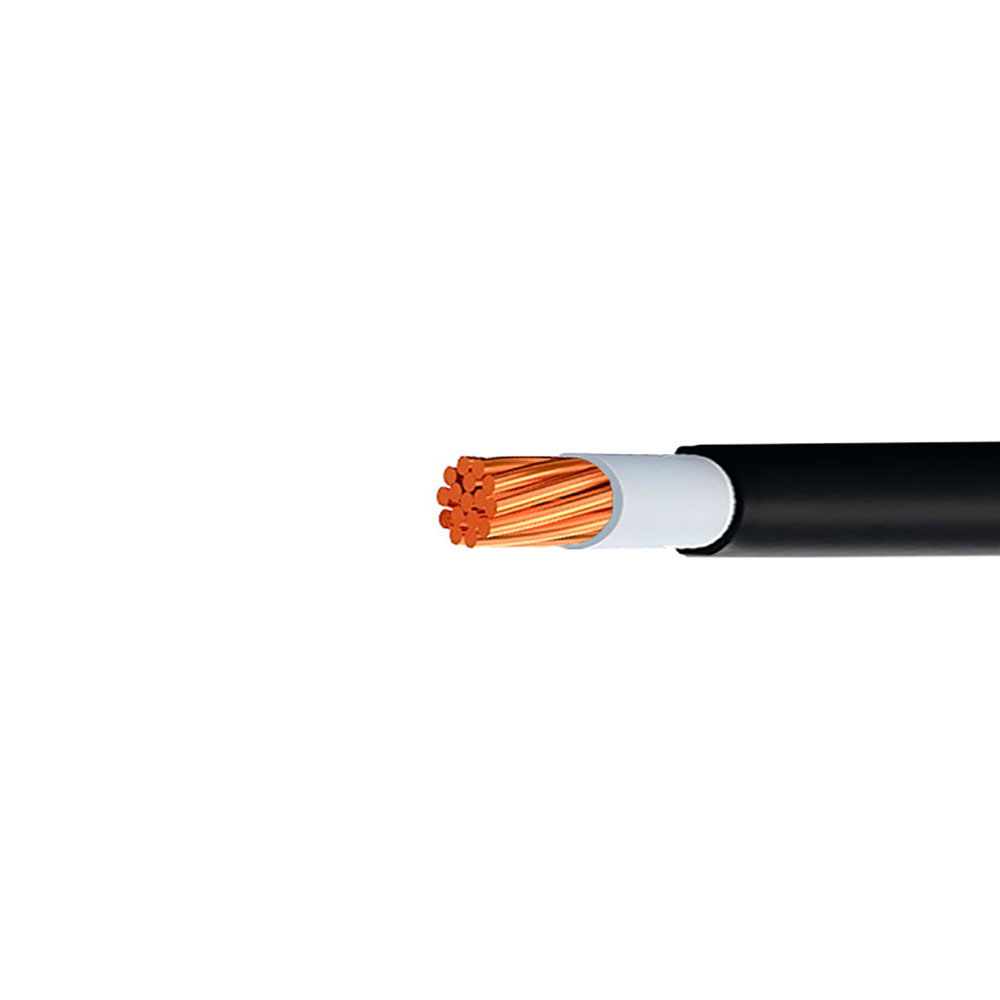

Кабель ВВГнг(А)-FRLSLTx 1х70 МК 1кВ
Расшифровка
медная жила
изоляция из низкотоксичного ПВХ пластиката пониженной пожароопасности
оболочка из низкотоксичного ПВХ пластиката пониженной пожароопасности
защитный покров отсутствует («голый»)
категория пожароопасности A
огнестойкий (fire resistant)
пониженное дымо- и газовыделение (low smoke)
низкая токсичность продуктов горения (low toxic)
1 жила
номинальное сечение жилы 70 мм2
номинальное напряжение 1 кВ
Конструкция
1. Одна многопроволочная круглая уплотнённая токопроводящая медная жила номинальным сечением 70 мм2, соответствующая 2 классу по ГОСТ 22483-2021. 2. Термический барьер в виде обмотки с перекрытием не менее 40% из двух слюдосодержащих лент номинальной толщиной 0,14 мм. 3. Изоляция жилы из низкотоксичного ПВХ пластиката пониженной пожароопасности номинальной толщиной 1,4 мм. 4. Поясная изоляция из низкотоксичного ПВХ пластиката пониженной пожароопасности номинальной толщиной 1,0 мм. 5. Оболочка из низкотоксичного ПВХ пластиката пониженной пожароопасности, соответствующая категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,7 мм.
Технические характеристики
| Номинальное переменное напряжение | 1 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 3,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 мин |
| Длительно допустимая токовая нагрузка | 226 А на воздухе, 237 А в земле |
| Допустимый ток односекундного КЗ | 7,54 кА |
| Сопротивление изоляции при 20 °C | не менее 4,1 МОм·км |
| Строительная длина | по заказу потребителя |
| Допустимая температура нагрева жил | 70 °C |
| Максимальная температура нагрева жил | 90 °C при перегрузке, 250 °C при токе КЗ |
| Минимальный радиус изгиба | 10 наружных диаметров |
| Диапазон рабочих температур | −50...+50 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Массо-габаритные характеристики
| Расчетная масса (вес) | 885,0 кг/км |
| Наружный диаметр | 16,6 мм |
| Минимальный барабан | — 280 м |
| Макс. длина в бухте | 56 м |
| Калькулятор массы |
