Как сделать соединение провода СИП в пролете
Этот тип соединения проводов между опорами называют промежуточным. Для его выполнения используют изолирующие зажимы, прочность которых должна быть не менее 90% от разрывной силы провода, а также обладать высокими показателями герметичности. Выбор зажима осуществляется в зависимости от сечения провода, указанного в маркировке. Чаще всего для этого применяют гильзы типа MJPT.
Процесс соединения проводов включает следующие шаги:
-
Очистите концы СИП-проводов от изоляции.
-
Вставьте провода с обеих сторон в зажимную гильзу до упора, чтобы неизолированные участки не выступали наружу.
-
Обожмите гильзу с помощью специального инструмента, выбрав подходящую матрицу обжимного пресса.
Если после этих действий из зажима вытекает смазка, удалите её сухой салфеткой.
Как нарастить СИП
Для увеличения длины самонесущего изолированного провода (СИП) необходимо учитывать его сечение. При этом важно использовать специальные герметичные зажимы, так как другие методы соединения не допускаются.
СИП можно удлинить, используя провод с таким же сечением или с другим. В последнем случае потребуются специальные зажимы. Например, для этих целей часто применяют зажимы MJPT. Процедура наращивания аналогична описанной выше.
Для соединения проводов с разными сечениями, таких как СИП-2 и СИП-4, необходимы зажимы, у которых сечение отличается на концах. Например, чтобы соединить жилы с сечениями 25 мм² и 16 мм², потребуется модель зажима MJPT 25.16.

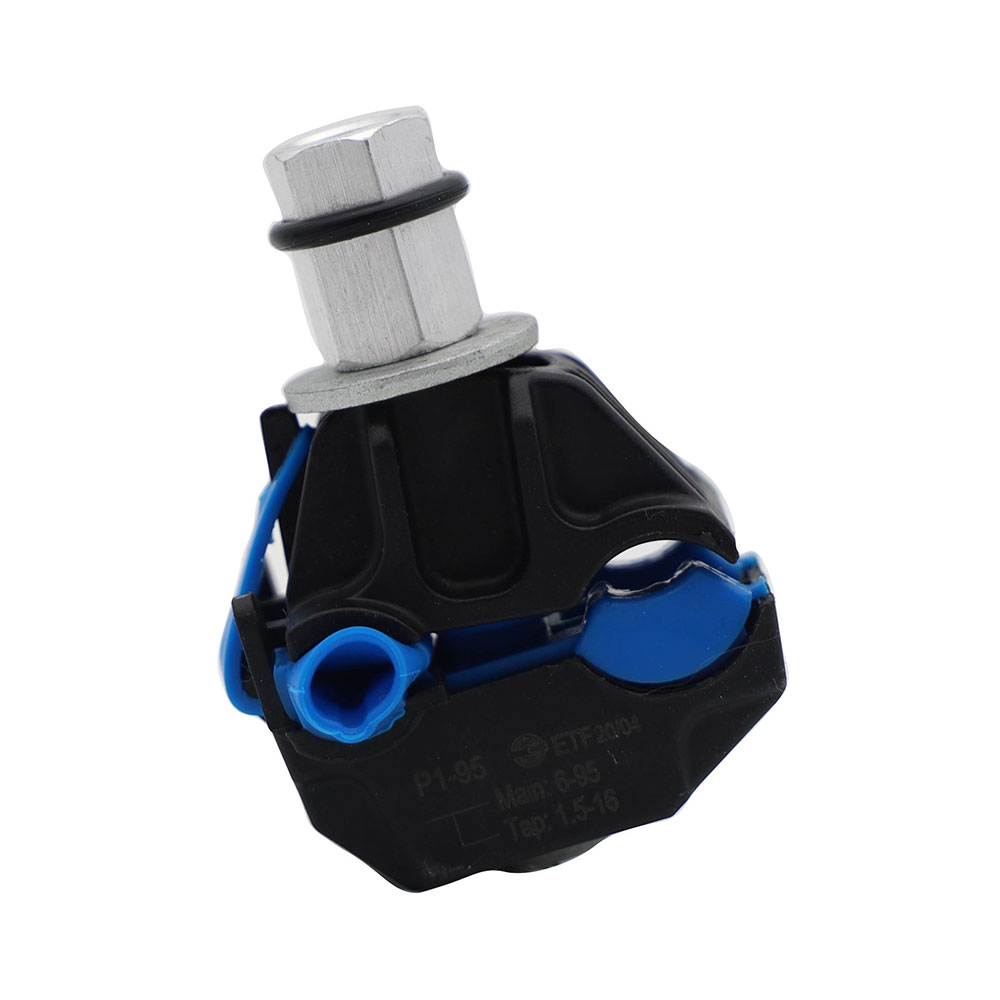

Соединение проводов СИП между собой прокалывающим зажимом
При монтаже и ремонте воздушных линий электропередач часто возникает необходимость соединения проводов СИП между собой. Для этого можно использовать один из наиболее простых и удобных способом, применение прокалывающих зажимов.
Преимущества прокалывающих зажимов:
-
простота и удобство монтажа;
-
надёжность соединения;
-
сохранение целостности изоляции провода;
-
возможность соединения проводов с разным сечением.
-
невозможность соединения в пролете;
