Анкерный зажим для СИП-4 4х240: назначение и особенности монтажа
Парадокс... Провод есть, а подвесной арматуры для него нет.
С недавних пор СИП-4 4х185 и 4х240 широко применяется при строительстве воздушных линий электропередачи (ВЛ) до 1 кВ. Это обусловлено возрастающими нагрузками на сети, плотностью застройки и экономической эффективностью применения провода большего сечения. Для надёжного крепления используют специальные устройства — анкерные зажимы и промежуточные подвесы. Разберёмся, что это за элементы, какие бывают виды и как его правильно установить.
Что такое анкерный зажим для СИП-4 крупных сечений, таких как 150, 185 и 240.
Анкерный зажим — это крепёжное устройство, которое фиксирует самонесущий изолированный провод на опорах, фасадах зданий и других несущих конструкциях. Он принимает на себя механические нагрузки от натяжения провода и обеспечивает его надёжное удержание в заданных точках линии при условии немалого веса провода.
Основные функции:
-
фиксация провода на промежуточных и концевых опорах;
-
распределение тяжения (натяжения) провода между опорами;
-
предотвращение провисания и смещения линии под действием ветра, гололёда, перепадов температур;
-
обеспечение долговечности и безопасности эксплуатации ВЛ.
Конструктивные особенности
Анкерный зажим для СИП-4 состоит из следующих элементов:
-
Корпус-держатель — выполнен из стали с последующей оцинковкой, устойчив к УФ-излучению и коррозии.
-
Зажимные элементы — пластины из композитного материала, армированного стекловолокном, которые надёжно удерживают провод без повреждения изоляции. Они предотвращают перетирание и повреждение изоляции провода.
-
Петля — для крепления зажима к арматуре опоры (кронштейну, крюку).
Критерии выбора
При подборе анкерного зажима учитывают:
-
Сечение провода. Это главная головная боль при выборе анкеров для СИП-4 4х185 и 4х240.
-
Разрушающая нагрузка. Должна быть не менее 30–50% от разрывной прочности самого провода. Например, для СИП‑4 4×240 разрывное усилие около 70 кН (согласно ГОСТ 31946-2012), значит, зажим должен выдерживать не менее 21–35 кН.
-
Зажимные элементы. Композитный материал — они не создают гальванической пары с проводом и выступают в роли изолятора.
-
Диапазон рабочих температур. Должен соответствовать климатическим условиям эксплуатации (обычно от −60∘C до +80∘C).
-
Совместимость с арматурой. Диаметр петли зажима должен подходить к крюку или кронштейну на опоре.
Монтаж анкерного зажима для СИП-4
Пошаговая инструкция:
-
Подготовка. Проверьте комплектность зажима и отсутствие повреждений.
-
Установка кронштейна или крюка на опору. Используйте бандажную ленту или болты в зависимости от типа опоры.
-
Закрепление зажима на кронштейне. Подвесьте зажим за петлю на крюк или кронштейн.
-
Заведение провода в зажим. Поместите провод между зажимами и затяните болты с моментом, указанным в инструкции (используйте динамометрический ключ).
-
Натяжение провода. С помощью ручной лебёдки натяните провод до требуемого усилия (контролируйте по визирным рейкам или динамометру).
-
Фиксация. Убедитесь, что провод надёжно зажат и не проскальзывает. Проверьте отсутствие перекруток и повреждений изоляции.
-
Контроль. Осмотрите соединение, убедитесь в отсутствии люфтов и перекосов.
Сегодня на обзоре анкерный зажим РА 450/120 производителя ТЭСЛА
Мы, как обычно, решили своими руками проверить в деле, и ответить на главный вопрос... подойдет ли этот анкерный зажим для самого большого СИПа - 4х240.
Заявленные характеристики:
- пластиковые вставки, фиксирующие провод, выполнены из диэлектрического материала, выполняют роль изолятора и обеспечивают надежное крепление проводов
- металлические элементы конструкции выполнены из оцинкованной закаленной стали
- разрывное усилие - 40кН
- вес - 1кг

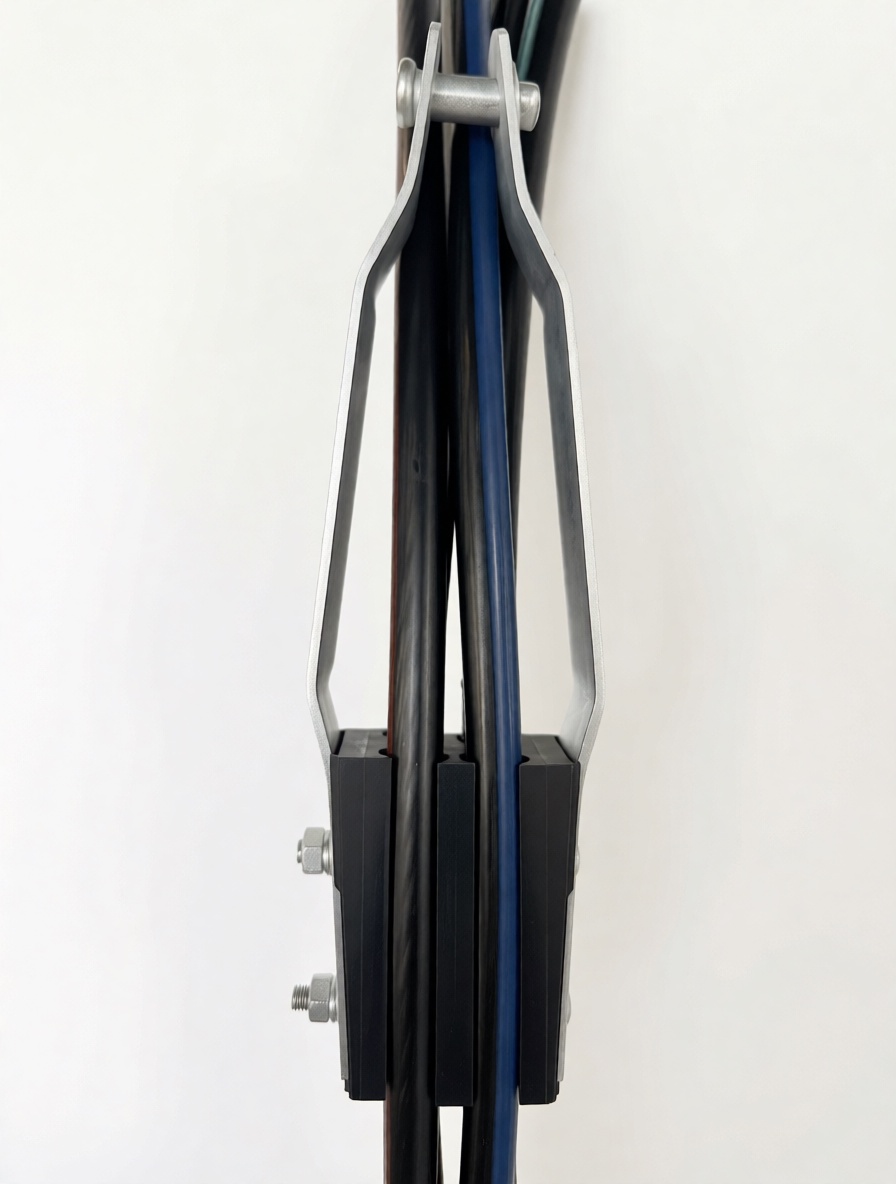

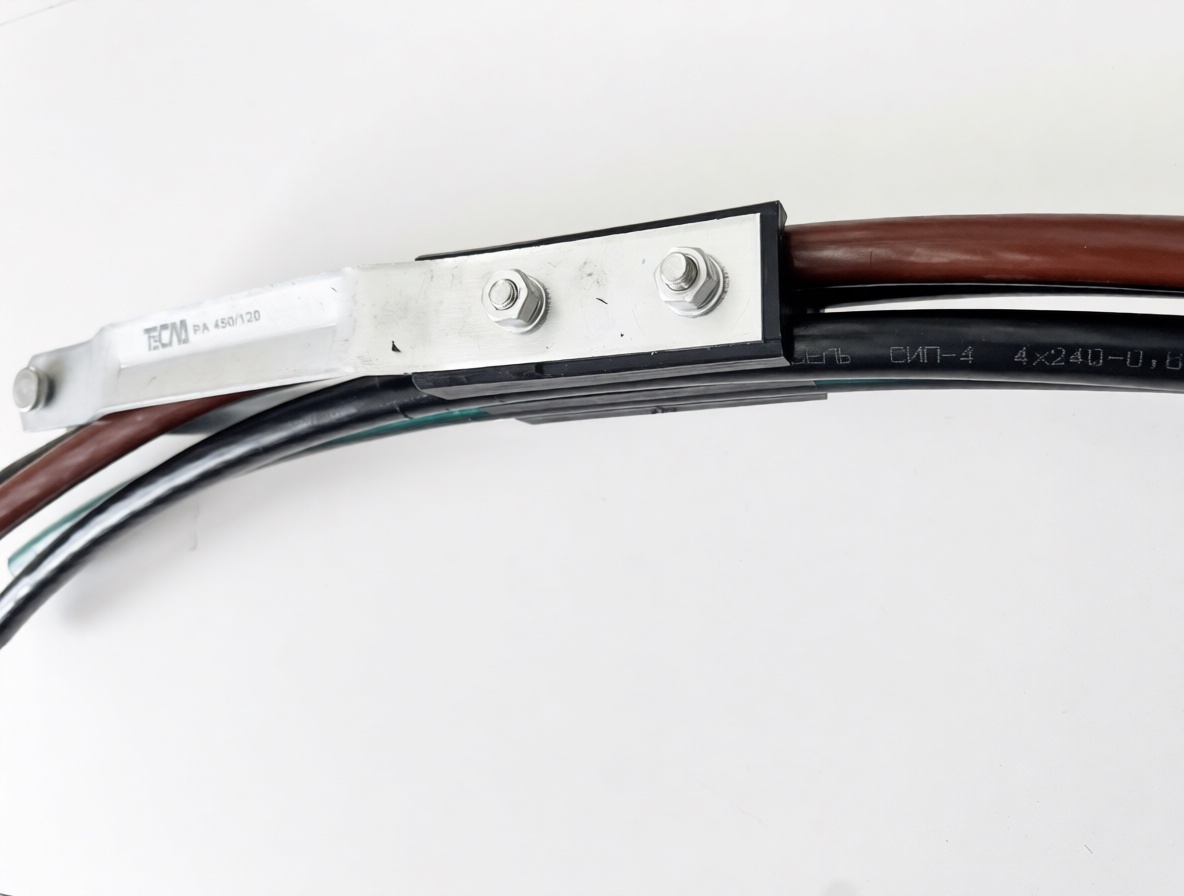

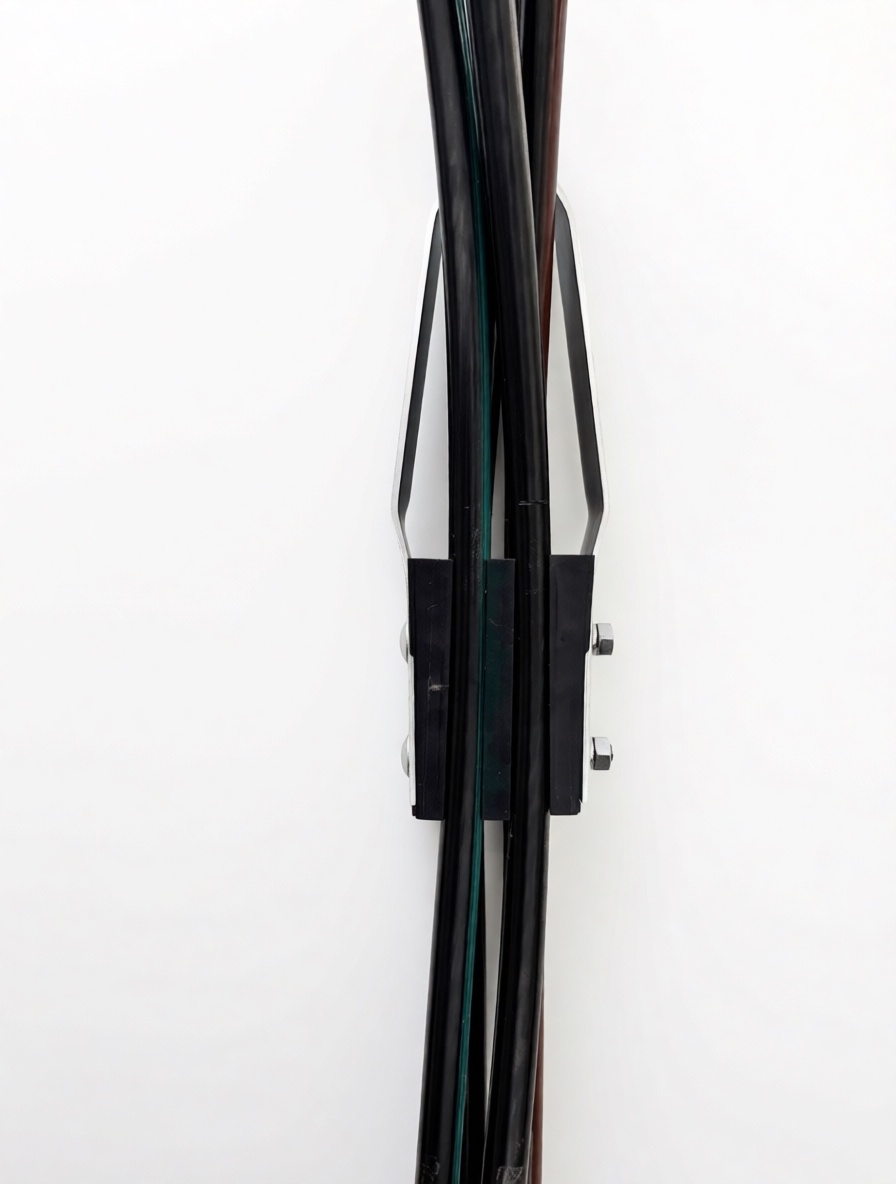

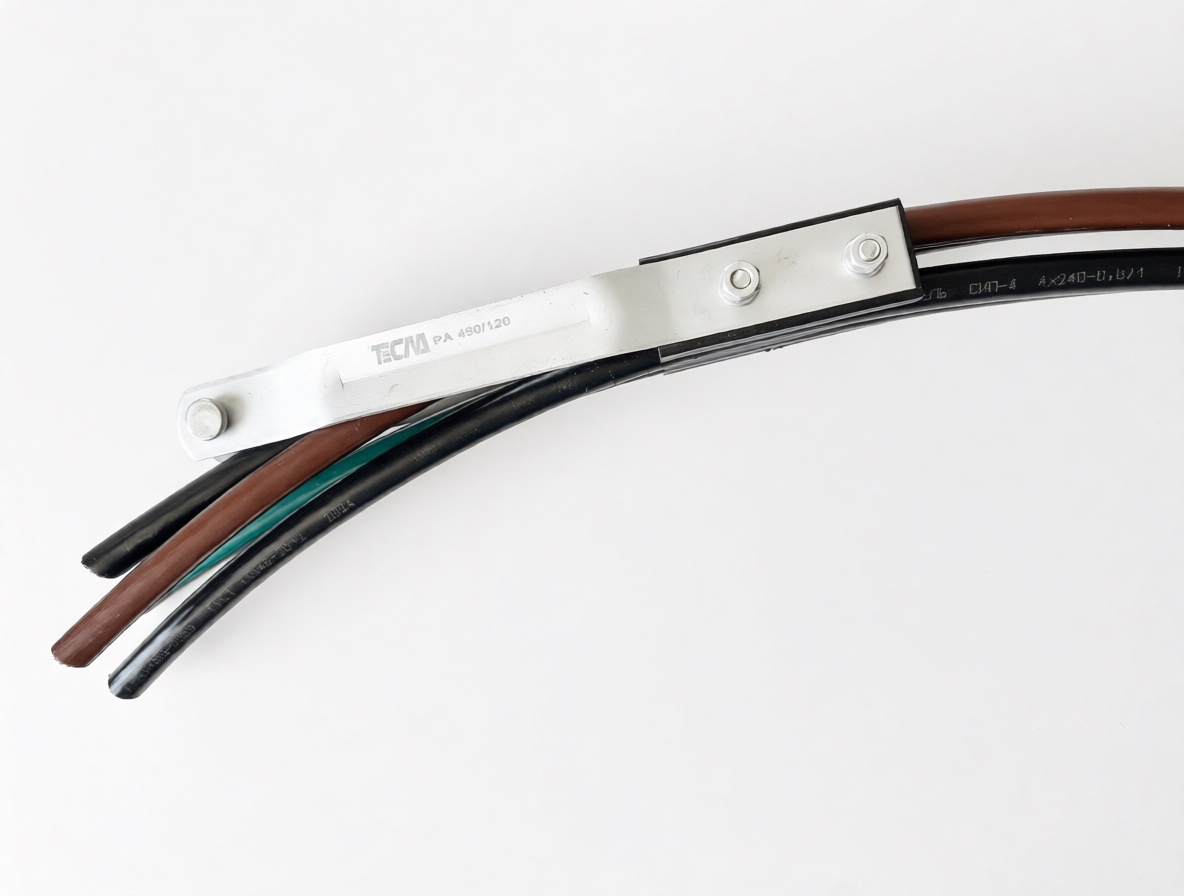

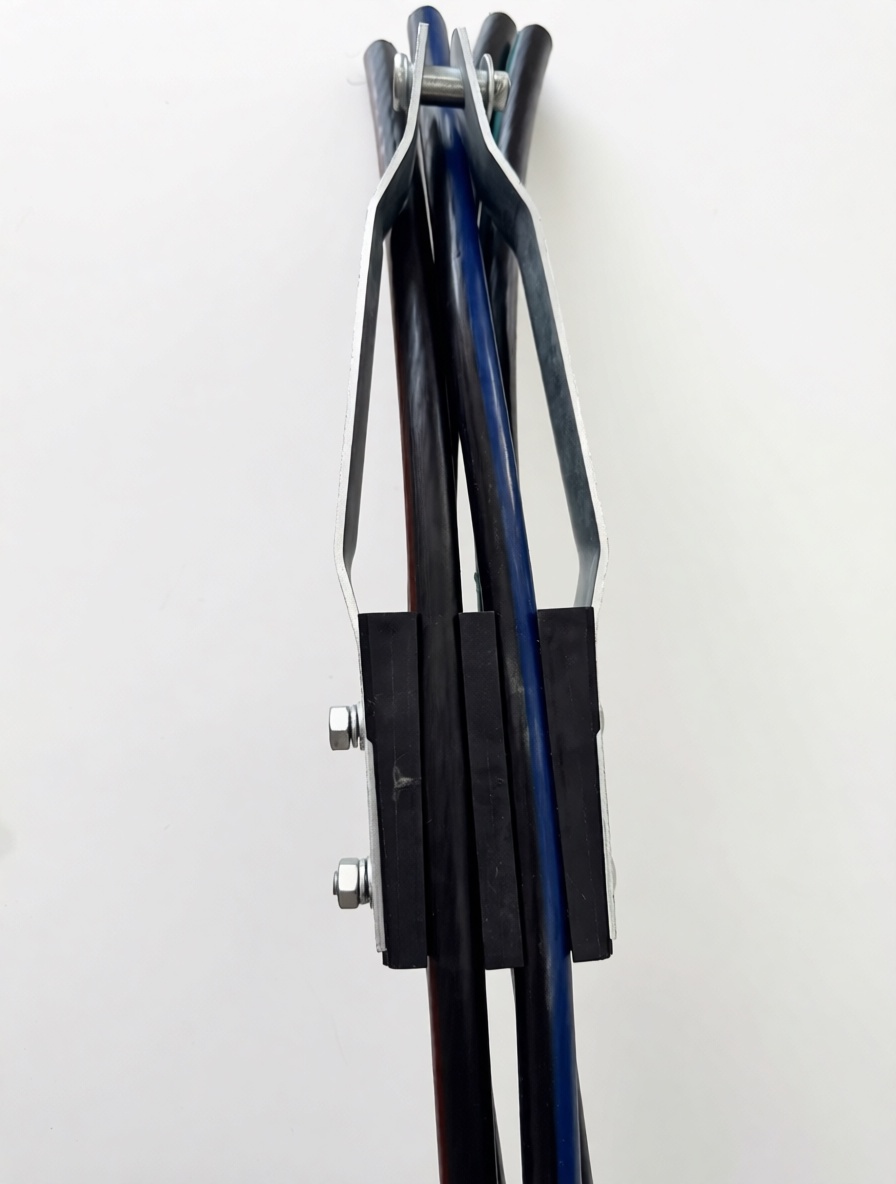

Результаты на фото: анкерный зажим прекрасно подошел для СИП-4 4х240, провод легко завелся. Гайки были затянуты без какого-либо инструмента (специально закручивали пальцами, на сколько хватило сил чтобы продемонстрировать простоту монтажа), для полной фиксации понадобится ключ на 17.
Вывод: РА 450/120 ТЭСЛА - это брат близнец PA-4X (95-185) INSTALL, ЗАМ 4x95-185 TDM, PA-4X (95-185) ЭРА, РА 450/240 УКК.
