Во время создании линий электропередач повышенной мощности часто появляется потребность применения прокалывающих зажимов для ответвления либо соединения СИП больших сечений.

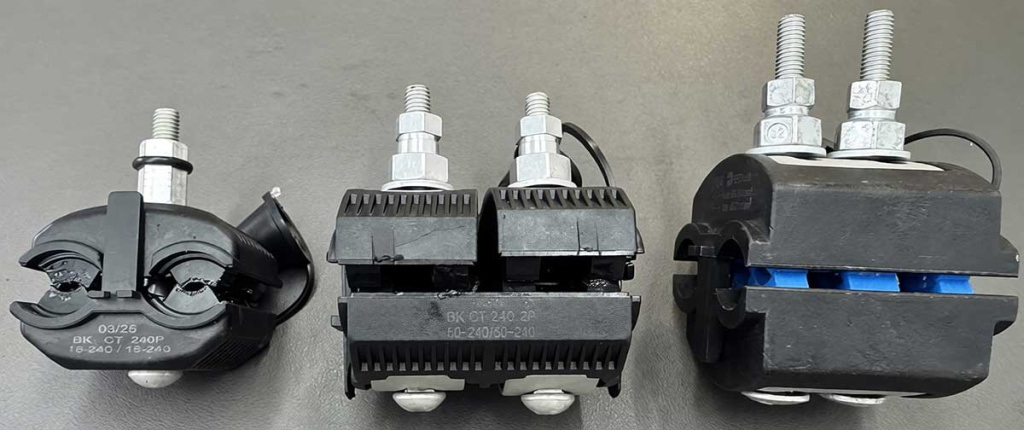

Проколы для СИП 4х185 и 4х240

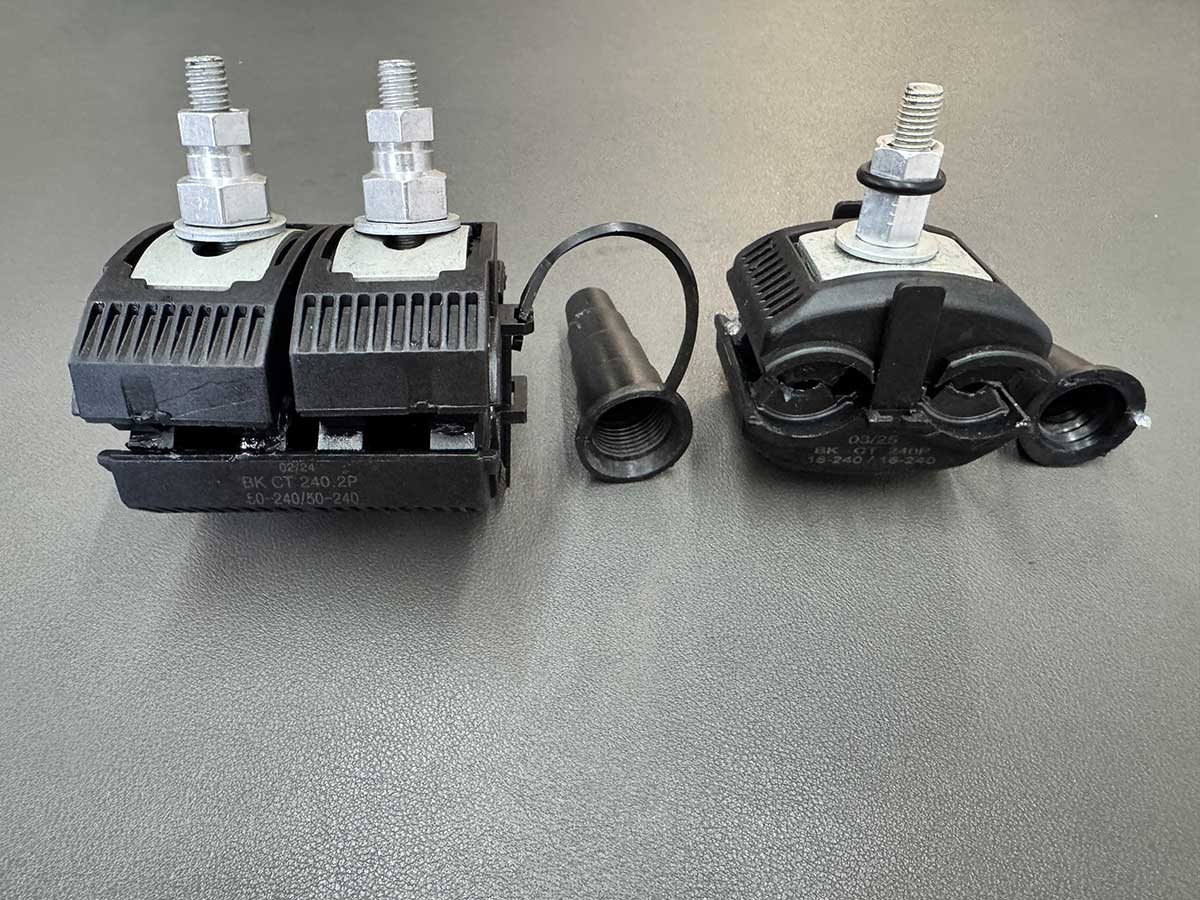

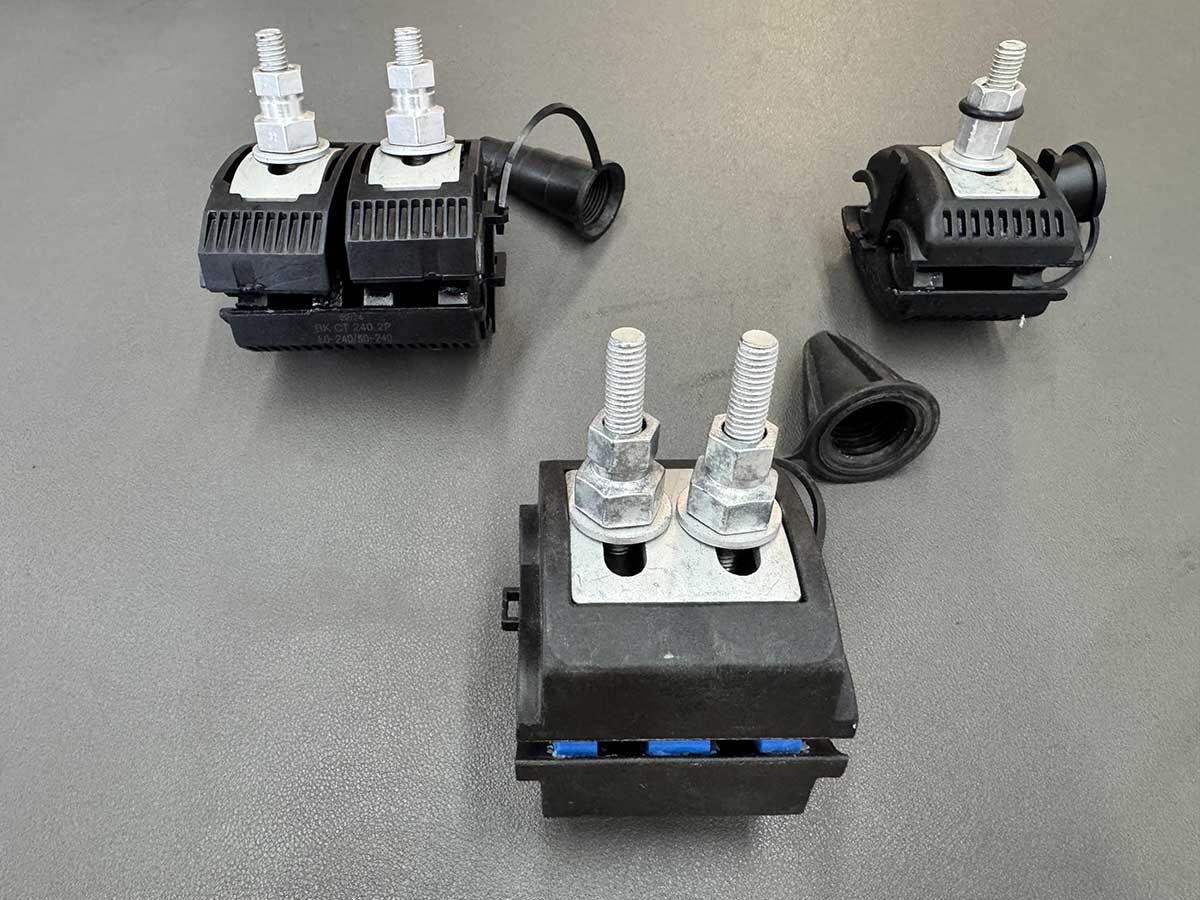

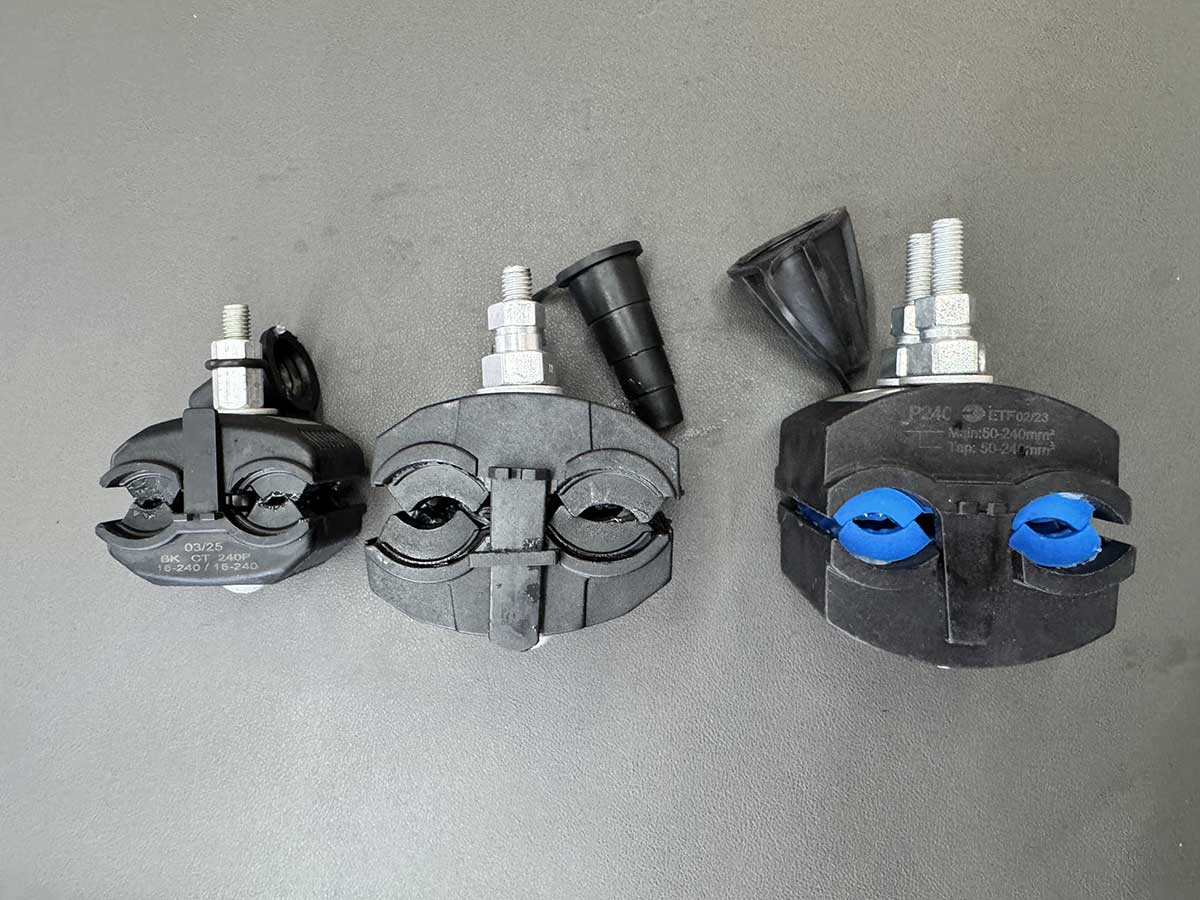

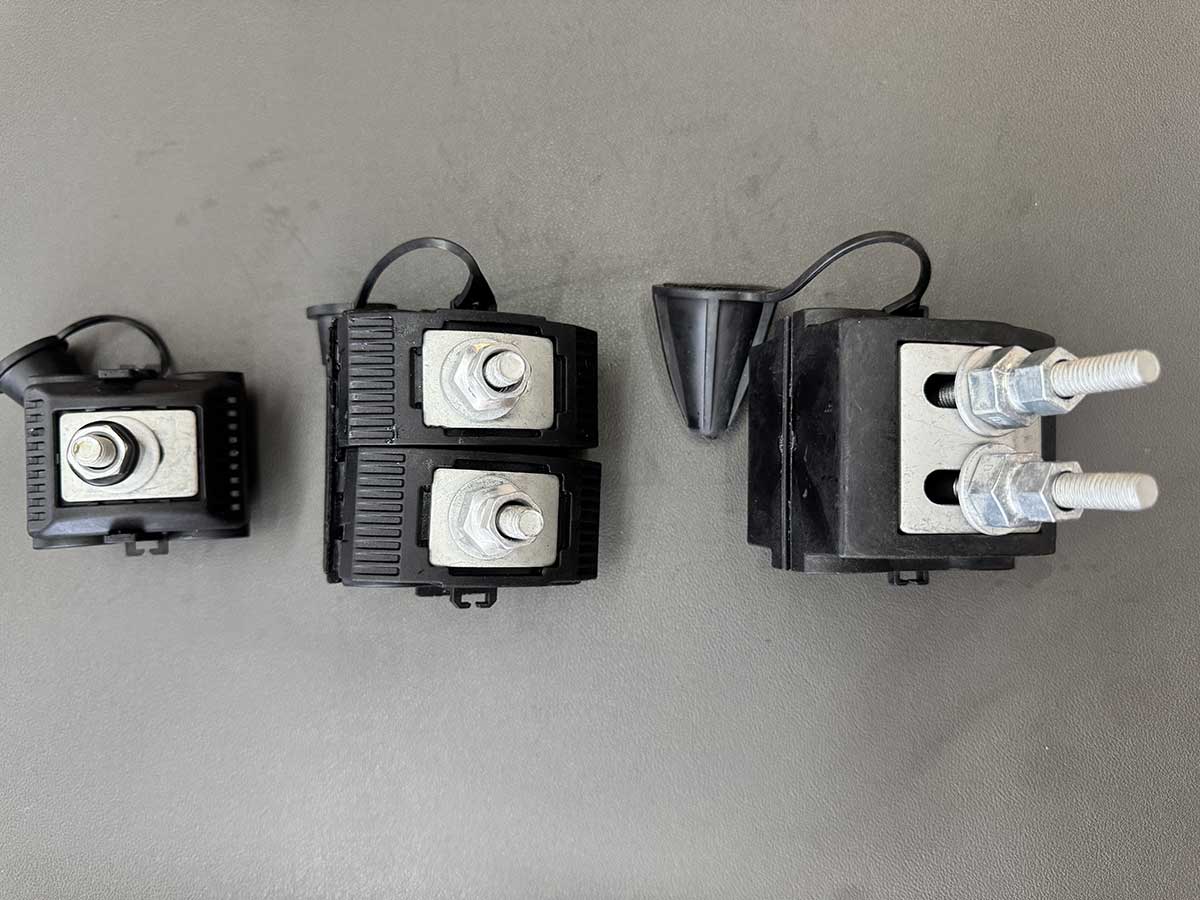

Сегодня на обзоре полюбившийся всем Р240 от ЭТФ и 2 прокола от ВК (СТ 240Р и СТ 240 2Р), которые пришли на смену НИЛЕД Р 240.
Установка прокалывающего зажима включает полное прокалывание изоляции провода, при этом его механическая прочность остается практически неизменной. Важно отметить, что особое внимание уделяется герметизации места крепления. Такая арматура обеспечивает надежную изоляцию, предотвращая проникновение влаги на оголенный участок СИП.
У данных зажимов на контактных пластинах имеются острые зубцы, которые прокалывают изоляционный слой на СИП во время осуществления подсоединения. Герметичность обеспечивается за счет резиновой манжеты и гидрофобного геля.
Где применить прокалывающие зажимы с индексом 240?
Ответвление - используются для ответвлений от магистрального провода марки СИП-2 или СИП-4 медными или алюминиевыми проводами.
Соединение - используются для соединения магистрального провода марки СИП-2 или СИП-4 (очень ждем появления изолированных гильз MJPT 180 и 240).

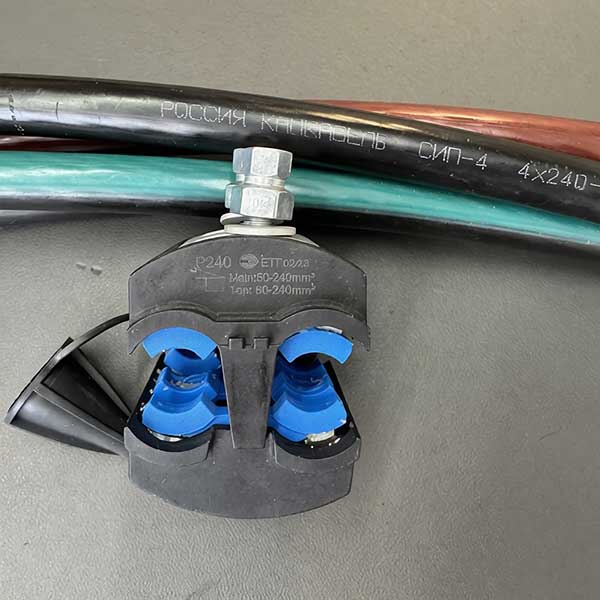

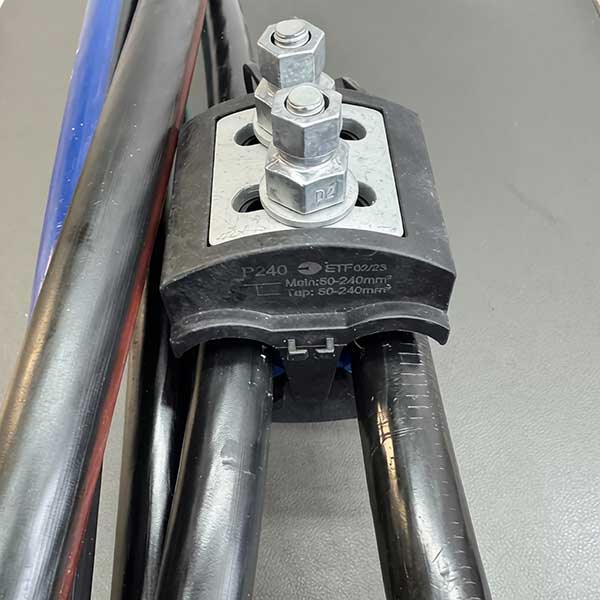

Ответвительный прокалывающий зажим P 240 (сечение жил от 50 до 240)
Незаменим для ответвления СИП от 50мм² от основной магистрали либо соединения проводников сечением 185-240мм².
|
|
|
|

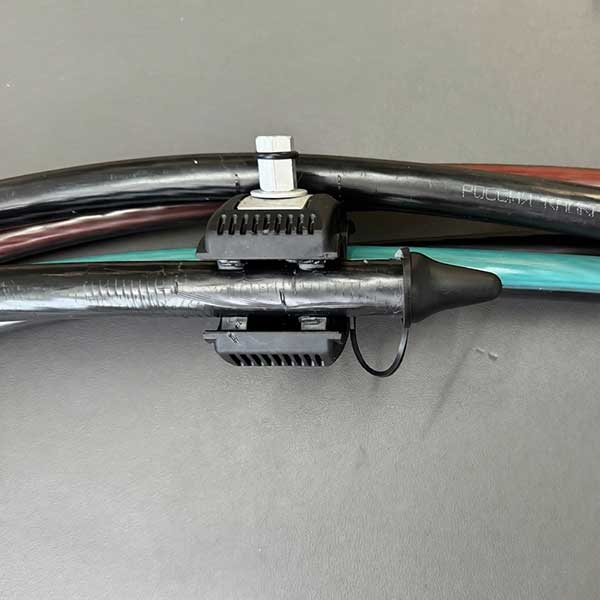

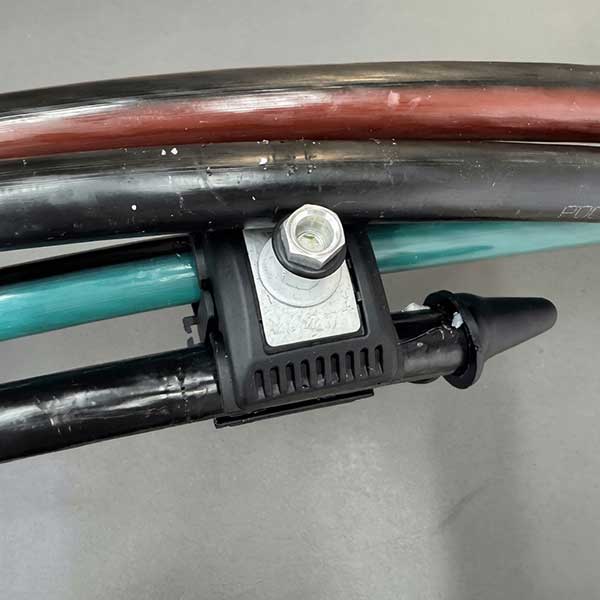

Ответвительный прокалывающий зажим CT 240 P (сечение жил от 16 до 240)
Отлично подходит для ответвления мелкого провода 16мм²-50мм² от основной магистрали.
|
|

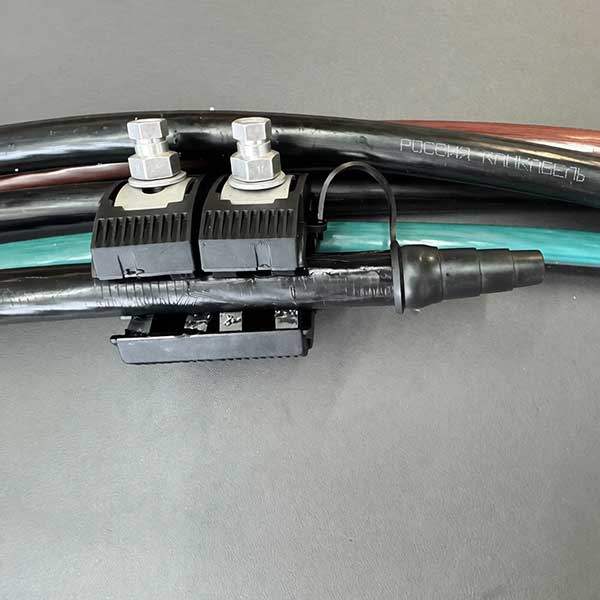

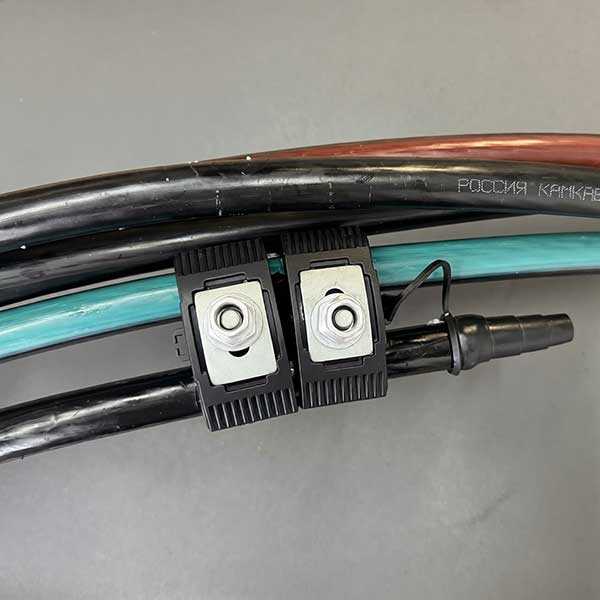

Ответвительный прокалывающий зажим CT 240 2P (сечение жил от 50 до 240)
|
|
