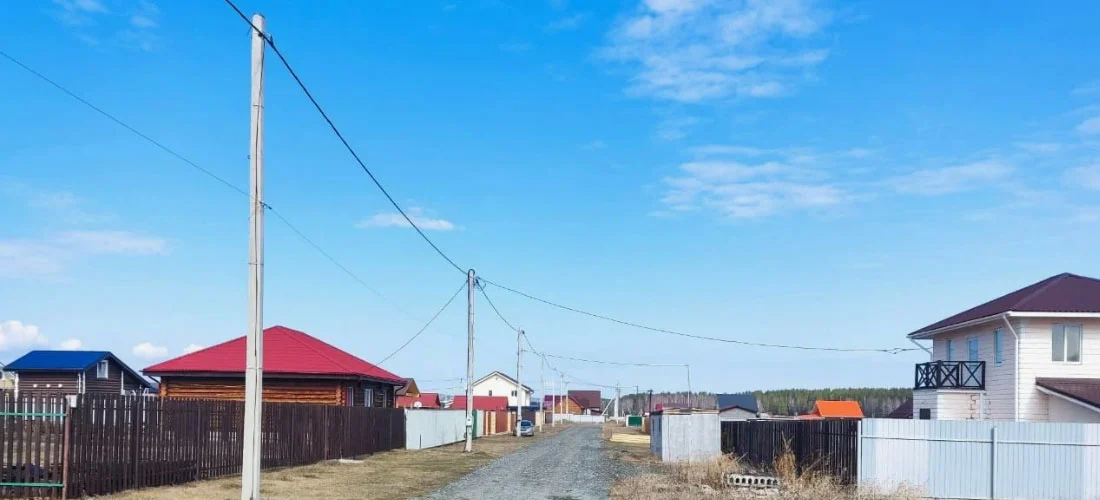

В частные дома и на дачи электроэнергия обычно поступает через провода, натянутые на опоры. Мы объясним, почему для основных линий используется СИП-2, а для ответвления предпочтительно использовать самонесущие изолированные провода (СИП-4), а также как правильно подключить дом к электросети с их помощью.
Что такое СИП кабель и для чего он нужен
Расшифровка аббревиатуры СИП — это самонесущий изолированный провод, предназначенный для прокладки воздушных линий электропередач и их ответвлений. Такие кабели широко используются для создания магистральных ВЛ и подключения к ним частных домов, дач, коттеджей и иных потребителей электроэнергии. Однако СИП не рекомендуется прокладывать под землей, так как изоляция, рассчитанная на работу в воздухе, не выдержит воздействия грунта.
Провод СИП предназначен для использования в сетях переменного тока с напряжением от 0,4 до 35 кВ. Они сохраняют свои эксплуатационные характеристики при температуре воздуха в диапазоне от −60 до +50 °C. Провода обладают длительным сроком службы, который составляет не менее 40 лет.
Кабели СИП активно вытесняют устаревшие линии электропередач с голыми проводами. Современные энергосети и их ответвления к жилым домам практически полностью состоят из СИП.
Конструкция и маркировка СИП
Токопроводящие жилы самонесущих изолированных проводов (СИП) состоят из нескольких алюминиевых проводников, скрученных в единое целое. В зависимости от их назначения, выделяют различные типы жил:
- основные (фазные) — присоединяют к фазам электрической сети
- нулевая — присоединяют к нулю электрической сети
- вспомогательные — используют для дополнительного оборудования, например для питания фонарей уличного освещения
Нулевые жилы могут быть несущими (СИП-2) и не несущими (СИП-4). У несущих нулевых жил есть стальной сердечник, который усиливает несущие способности, висящего на столбах провода СИП-2. Тогда как в СИП-4 все жилы без стального сердечника и нагрузка распределяется равномерно.
На вид они одинаковые, главное отличие это крепежная арматура и принцип монтажа.
Нулевая жила никак не маркирована. А фазные жилы обозначаются продольными цветными или рельефными полосками на изоляции. Маркировка на фазных жилах одного пучка разная — по ним можно отличить одну жилу от другой.
Условное обозначение проводов включает:
- марку — СИП-2, 3 и 4
- число и номинальное сечение в мм2 основных, нулевой несущей и вспомогательных жил
- номинальное напряжение провода в киловольтах
- обозначение (ТУ) или ГОСТа на провод конкретной марки
Примеры:
СИП-2 3×240 + 1×95 – ГОСТ 31946-2012
Провод марки СИП-2, три основные жилы сечением 240 мм², нулевая жила сечением 95 мм², изготовлены по ГОСТ 31946-2012
СИП-2 3×95 + 1×95 + 1х16 – ГОСТ 31946-2012
Провод марки СИП-2, три основные жилы сечением 95 мм², нулевая жила сечением 95 мм², вспомогательная жила 16 мм², изготовлены по ГОСТ 31946-2012
СИП-4 2х16 - ГОСТ 31946-2012
Провод марки СИП-4, две жилы сечением по 16 мм², изготовлен по ГОСТ 31946-2012
Согласно ГОСТ 31946-2012, самонесущие изолированные провода классифицируются по нескольким параметрам, включая количество и диаметр жил, материал, из которого они изготовлены, наличие или отсутствие нулевого провода, а также особенности изоляционного материала. Давайте разберем их подробнее.
CИП-2
Кабели этих типов используют для магистральных воздушных линий, работающих под напряжением до 1 кВ, и ответвлений от них. В их составе — основные алюминиевые токопроводящие жилы и нулевая несущая жила из сплава алюминия со стальным сердечником. Сечение жил — от 16 до 240 мм².
CИП-3
Провода этого типа используют в высоковольтных магистральных сетях, работающих под напряжением от 6 до 35 кВ. Такой кабель представляет собой одиночную изолированную токопроводящую жилу сечением от 35 до 240 мм² со стальным сердечником.
CИП-4
Эти провода не имеют несущей жилы, поэтому несущая способность распределена на весь провод в целом. СИП-4 часто используются для коротких линий электропередач с напряжением до 1 кВ. Их применяют для подключения зданий или сооружений к трансформаторной подстанции или к магистральной линии. Жилы имеют сечение от 16 до 240 мм². Благодаря отсутствию стального сердечника, эти провода легче сгибать, что упрощает их монтаж.
Преимущества СИП
По сравнению с устаревшими типами воздушных линий из голого провода у линий из СИП есть ряд преимуществ. Вот они:
- подключение новых потребителей можно выполнять под напряжением без отключения линии электросети
- исключён риск коротких замыканий даже при схлестывании проводов во время ветра
- зимой на СИП не налипает снег — обрывы минимальны
- изолированные кабели надежно защищены от случайного прикосновения, что предотвращает короткие замыкания при контакте с заземленными деталями и снижает вероятность возникновения пожаров
