Безопасность электроустановок — ключевой вопрос для электриков и инженеров. Один из важнейших аспектов — выбор правильной системы заземления. Разберём подробно системы TN-C, TN-S и TN-C-S, их особенности, преимущества и нормативные требования.
Что такое TN в электроустановках
TN — это система заземления, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к этой нейтрали через нулевые защитные проводники.
Аббревиатура расшифровывается так:
-
Т (terre — земля) — нейтраль источника питания напрямую соединена с землёй;
-
N (neuter — нейтраль) — открытые проводящие части присоединены к глухозаземлённой нейтрали источника.
Система TN делится на три подтипа:
-
TN-C;
-
TN-S;
-
TN-C-S.
Рассмотрим каждую подробнее.
Система TN-C
Система TN-C — самая старая из рассматриваемых схем. В ней функции нулевого защитного и нулевого рабочего проводников объединены в одном проводнике (PEN) на всём её протяжении.
Особенности системы TN-C
-
Используется один проводник PEN для защиты и питания.
-
Простота монтажа и экономичность — меньше материалов и работ.
-
Применяется в старых жилых домах и промышленных объектах.
Недостатки системы TN-C
-
При повреждении PEN-проводника возникает опасность поражения электрическим током.
-
Невозможно установить УЗО (устройство защитного отключения) в классическом виде — УЗО в системе TN-C неэффективно и может создавать ложные срабатывания.
-
Повышенный риск возникновения опасных потенциалов на корпусах оборудования.
TN-C ПУЭ (Правила устройства электроустановок) допускают к применению, но рекомендуют заменять на более безопасные системы при реконструкции.
Система TN-S
Система TN-S — наиболее безопасная из систем заземления. В ней нулевой защитный (PE) и нулевой рабочий (N) проводники разделены на всём протяжении системы.
Что представляет собой система TN-S для электроустановок
Система TN-S для электроустановок напряжением до 1 кВ обеспечивает:
-
максимальную электробезопасность;
-
возможность установки УЗО и дифференциальной защиты;
-
надёжное разделение функций защиты и питания.
Преимущества системы TN-S
-
Высокая степень защиты от поражения электрическим током.
-
Возможность применения УЗО для дополнительной защиты.
-
Снижение электромагнитных помех.
-
Соответствие современным требованиям безопасности.
TN-S ПУЭ рекомендуют как предпочтительный вариант для новых объектов.
Система TN-C-S
Система TN-C-S сочетает в себе элементы двух предыдущих систем. На вводе в здание проводник PEN разделяется на отдельные PE и N проводники.

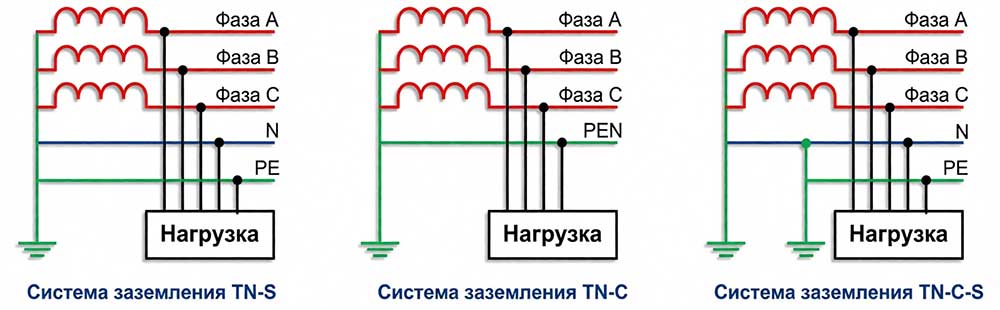

Схема подключения TN-C-S
Схема подключения TN-C-S выглядит следующим образом:
-
От источника питания идёт проводник PEN.
-
На вводе в здание он разделяется на:
-
PE — защитный проводник;
-
N — рабочий нулевой проводник.
-
-
Далее разводка выполняется по схеме TN-S.
Особенности TN-C-S
-
Экономичнее TN-S на длинных линиях (до разделения используется один проводник).
-
Безопаснее TN-C после точки разделения.
-
Требует строгого соблюдения правил разделения PEN.
TN-C-S ПУЭ регламентируют требования к точке разделения и защите от обрыва PEN-проводника.
Сравнение систем заземления
| Параметр | TN-C | TN-S | TN-C-S |
|---|---|---|---|
| Безопасность | Низкая | Высокая | Средняя/высокая |
| Стоимость монтажа | Низкая | Высокая | Средняя |
| Возможность установки УЗО | Нет | Да | Да (после разделения) |
| Соответствие современным нормам | Устаревшая | Соответствует | Соответствует |
| Применение | Старые здания | Новые объекты | Реконструкция, новые объекты |
Наибольшее допустимое время защитного автоматического отключения
Важный параметр безопасности — наибольшее допустимое время защитного автоматического отключения питания. Оно регламентируется ПУЭ и зависит от напряжения сети.
Каким должно быть наибольшее допустимое время защитного автоматического отключения для системы TN
Согласно ПУЭ, для систем TN наибольшее допустимое время отключения составляет:
- при номинальном фазном напряжении 220В — не более 0,4с;
- при 380В — не более 0,2с;
- при напряжении выше 380В — не более 0,1с.
В системе TN наибольшее допустимое время защитного автоматического отключения питания в 380 В должно быть не более $0{,}2\ \text{с}$, что обеспечивает безопасность при косвенном прикосновении.
Эти требования одинаковы для всех подтипов TN (TN-C, TN-S, TN-C-S), но их реализация проще в системах с разделёнными проводниками (TN-S и TN-C-S).
Эти требования одинаковы для всех подтипов TN (TN-C, TN-S, TN-C-S), но их реализация проще в системах с разделёнными проводниками (TN-S и TN-C-S).
Практические рекомендации по выбору системы
При выборе системы заземления учитывайте следующие факторы:
-
Для новых объектов предпочтительна система TN-S — она обеспечивает максимальную безопасность и соответствует современным нормам.
-
При реконструкции старых зданий с системой TN-C рекомендуется переход на TN-C-S с разделением PEN на вводе.
-
В промышленных установках с высокой мощностью и сложными сетями также предпочтительна TN-S или TN-C-S с тщательным проектированием точек разделения.
-
Всегда проверяйте соответствие выбранной системы ПУЭ и местным нормативам.
-
Обеспечьте качественное заземление на вводе и контроль состояния проводников.
Заключение
Выбор системы заземления — ответственный этап проектирования электроустановок. Хотя система TN-C ещё встречается в старых зданиях, её следует заменять на более безопасные варианты. Система TN-S является оптимальным решением для новых объектов, а TN-C-S подходит для реконструкции.
Соблюдение нормативных требований, в том числе по наибольшему допустимому времени защитного автоматического отключения, и правильный выбор системы заземления гарантируют безопасность эксплуатации электроустановок на долгие годы.
