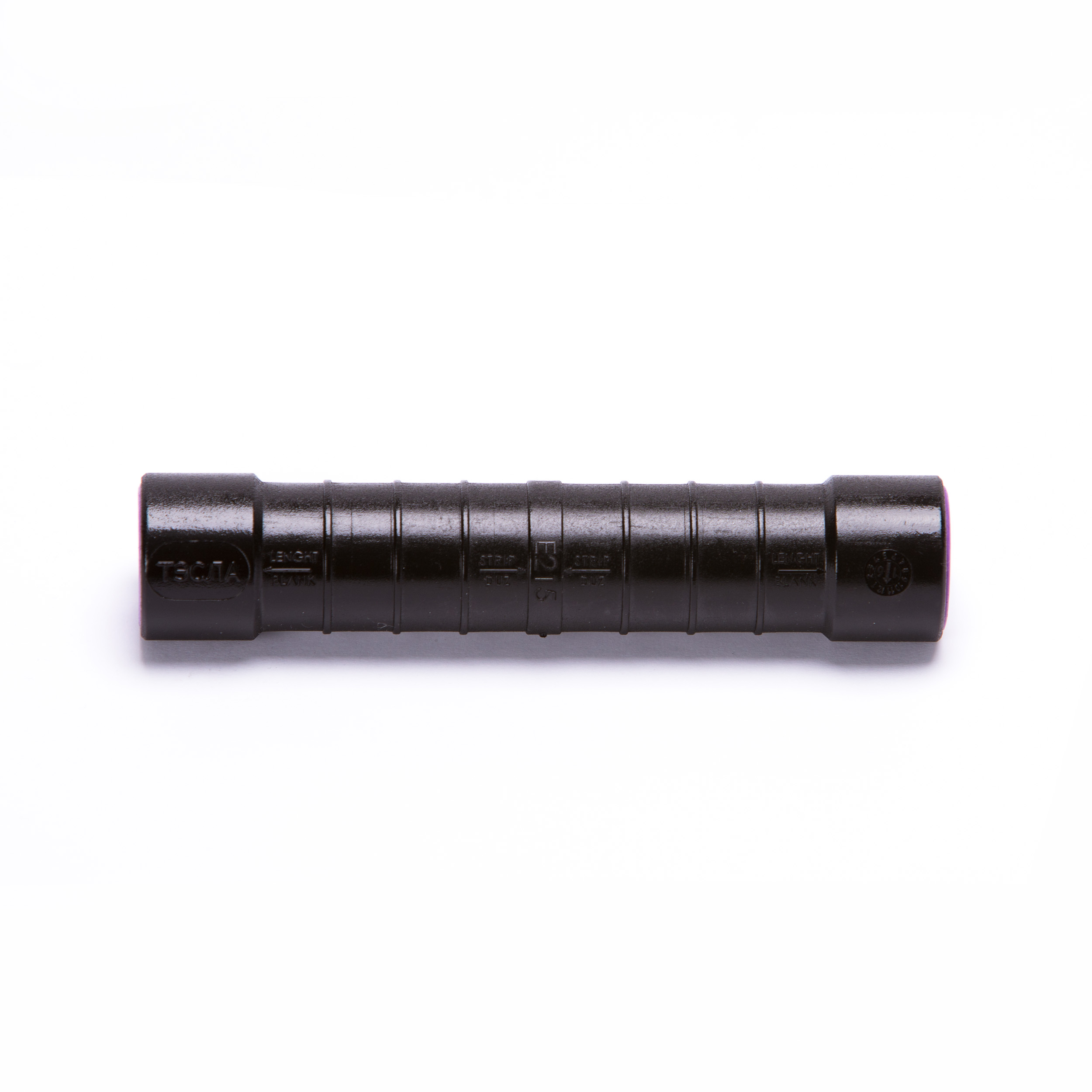

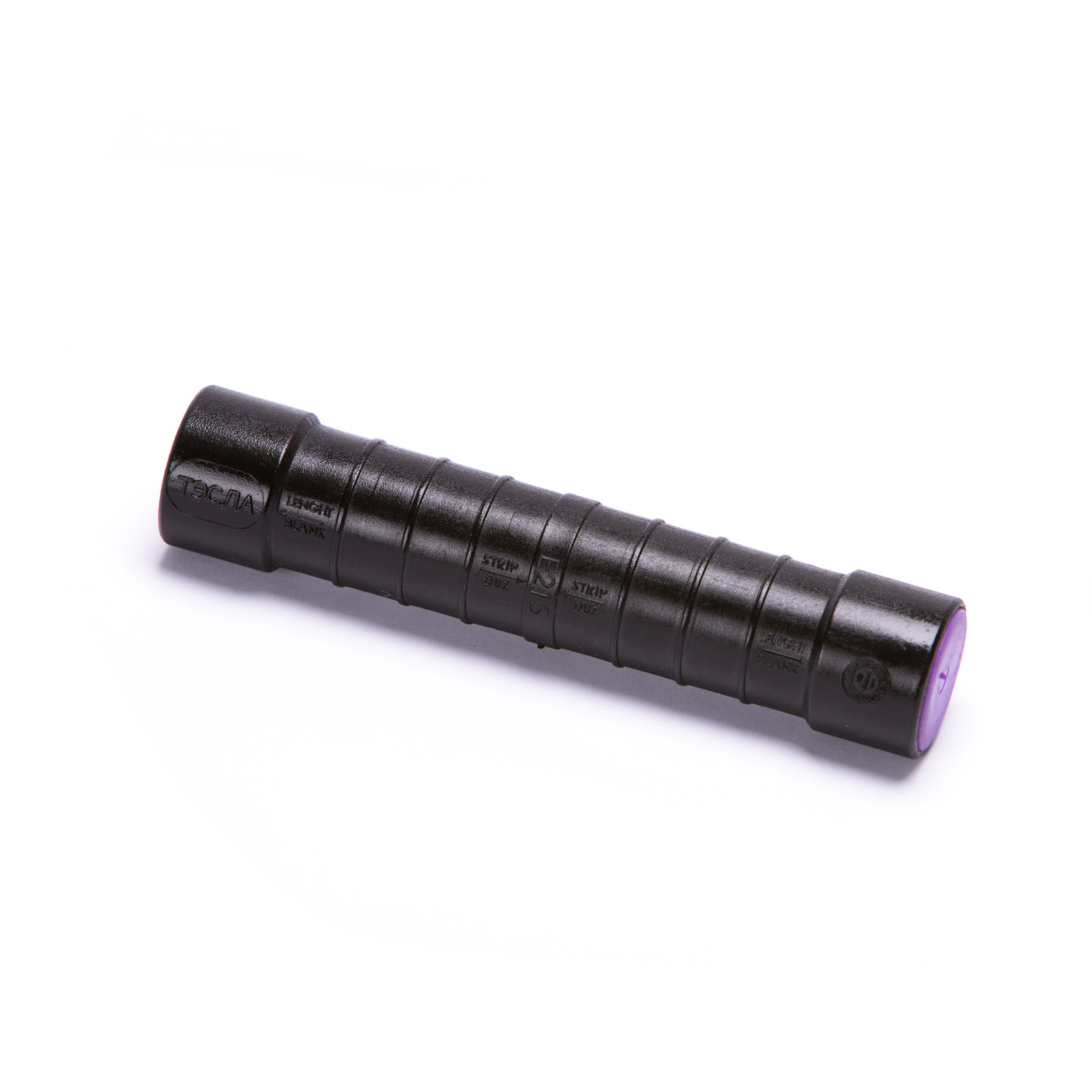

MJPT 150 гильза соединительная для СИП 150 мм²

Гильза соединительная изолированная MJPT 150 (ТЭСЛА) предназначена для герметичного соединения фазных жил сечением 150 мм² проводов СИП-2 и СИП-4 в шлейфе и пролёте. Обеспечивает необходимую механическую прочность и надёжный электрический контакт на весь срок эксплуатации. Внутренняя полость гильзы заполнена контактной антиоксидантной смазкой, защищающей место соединения от окисления. Герметичность контакта обеспечивается резиновыми уплотнителями по краям зажима. Изоляция испытана напряжением 6 кВ в воде. Монтаж осуществляется методом опрессовки при помощи специальных шестигранных матриц.

Особенности

• Герметичное соединение — резиновые уплотнители по краям гильзы защищают контакт от влаги и пыли
• Контактная антиоксидантная смазка — предотвращает окисление алюминия и снижает переходное сопротивление контакта
• Изоляция из УФ-стойкого термопласта — устойчива к ультрафиолету, коррозии, агрессивным атмосферным воздействиям

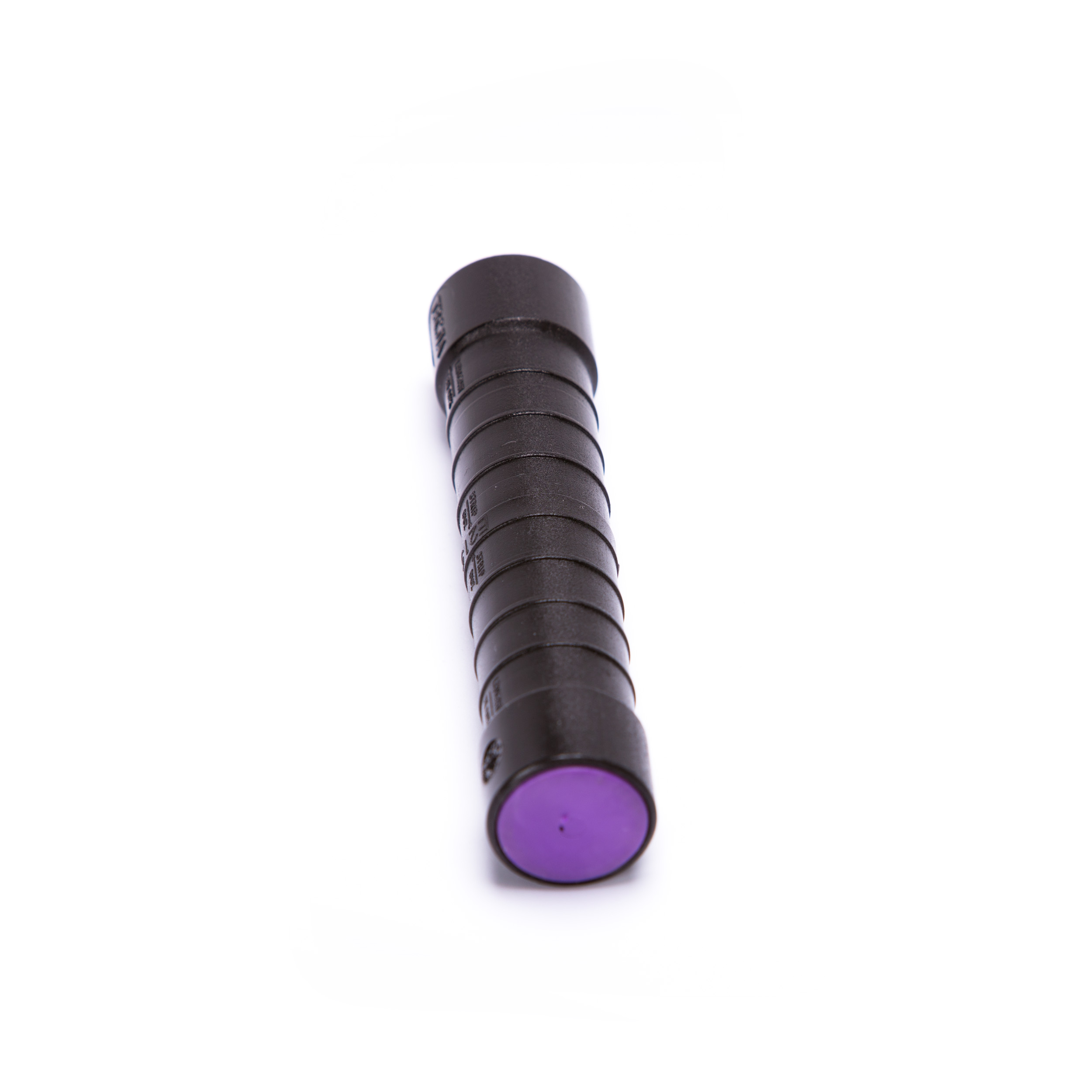

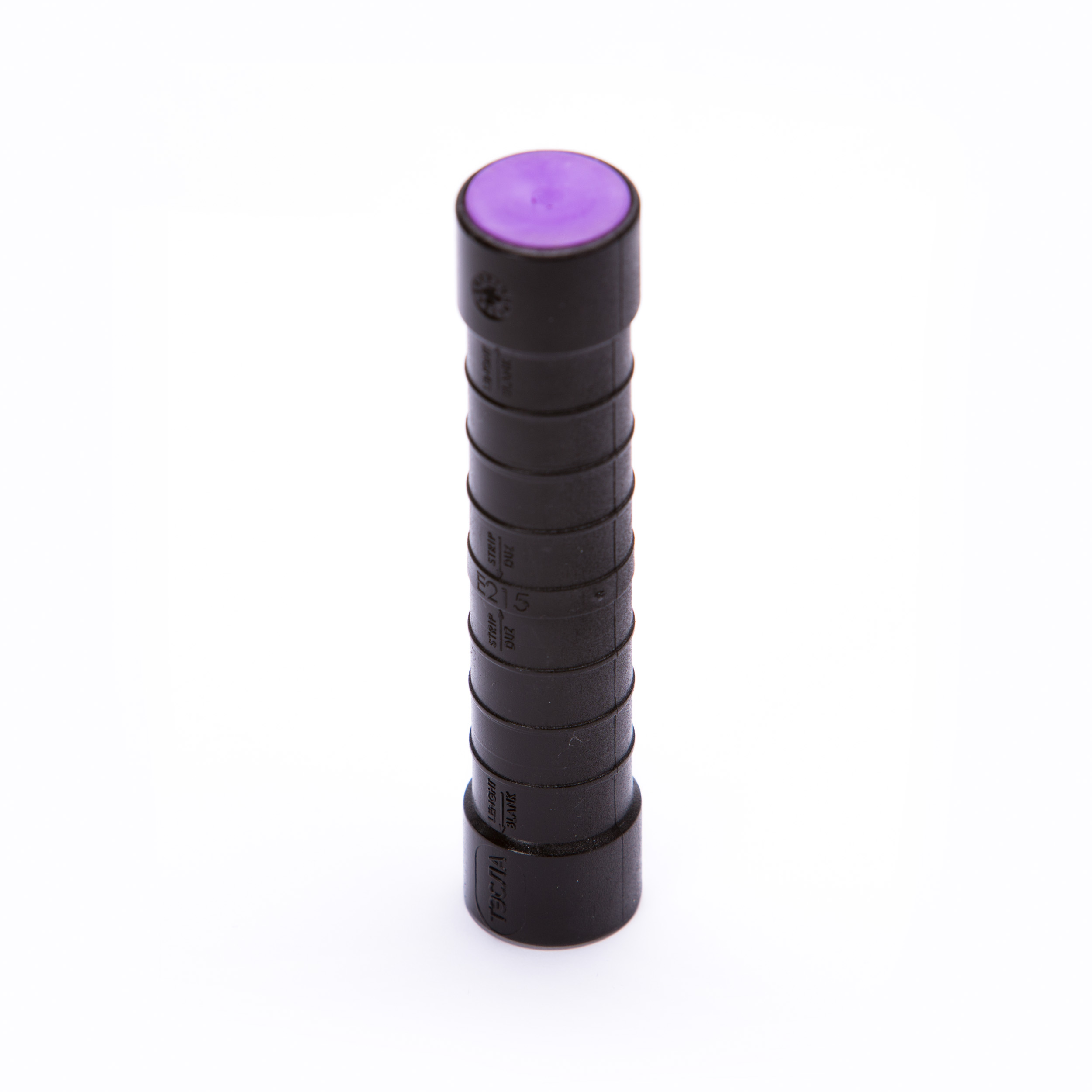

• Цветовая маркировка заглушек — визуальное определение сечения, исключает ошибочное применение
• Маркировка сечения на корпусе — дополнительная защита от ошибок при монтаже
• Испытана напряжением 6 кВ в воде — подтверждённая электрическая прочность изоляции
• Гарантия 5 лет от производителя

Технические характеристики

Область применения

Гильза соединительная MJPT 150 ТЭСЛА применяется при строительстве и ремонте воздушных линий электропередачи напряжением 0,4–1 кВ:

• Соединение токопроводящих жил магистрального провода СИП
• Соединение фазных жил СИП-2 (с изоляцией из сшитого полиэтилена) в пролёте опор
• Соединение фазных жил СИП-4 в шлейфе (на опоре или при вводе в здание)
• Наращивание провода при ремонте воздушных линий
• Монтаж абонентских ответвлений

Инструкция по монтажу

1. Зачистите изоляцию провода на длину, соответствующую глубине гильзы
2. Наденьте гильзу на один провод до упора
3. Вставьте второй провод с противоположной стороны гильзы
4. Выполните опрессовку пресс-клещами с соответствующей шестигранной матрицей для сечения 150 мм²
5. Убедитесь, что гильза зафиксирована, изоляция не повреждена

Часто задаваемые вопросы

Какое сечение провода подходит для MJPT 150?

Гильза MJPT 150 предназначена для соединения алюминиевых жил сечением 150 мм² проводов СИП-2 и СИП-4.

Какие инструменты нужны для опрессовки MJPT 150?

Для опрессовки требуются специальные шестигранные матрицы, соответствующие сечению 150 мм². Используются пресс-клещи (кримперы) с соответствующим набором матриц.

Чем MJPT 150 отличается от MJPT 120?

Основное отличие — в сечении провода: MJPT 150 рассчитана на жилы 150 мм², тогда как MJPT 120 — на 120 мм². MJPT 150 физически крупнее: больше диаметр и длина корпуса, другой цвет маркировочных заглушек, иной размер матриц для опрессовки. Вес MJPT 150 — 0,098 кг (против 0,079 кг у MJPT 120).

Можно ли использовать MJPT 150 для соединения СИП-2 в пролёте?

Да, гильза MJPT 150 обеспечивает необходимую механическую прочность и надёжный электрический контакт и может применяться для соединения фазных жил СИП-2 как в шлейфе, так и в пролёте опор ВЛ.

Герметична ли гильза MJPT 150?

Да. Резиновые уплотнители по краям гильзы защищают контакт от влаги, а внутренняя антиоксидантная смазка предотвращает окисление алюминия. Изоляция испытана напряжением 6 кВ в воде, что подтверждает её электрическую прочность.
