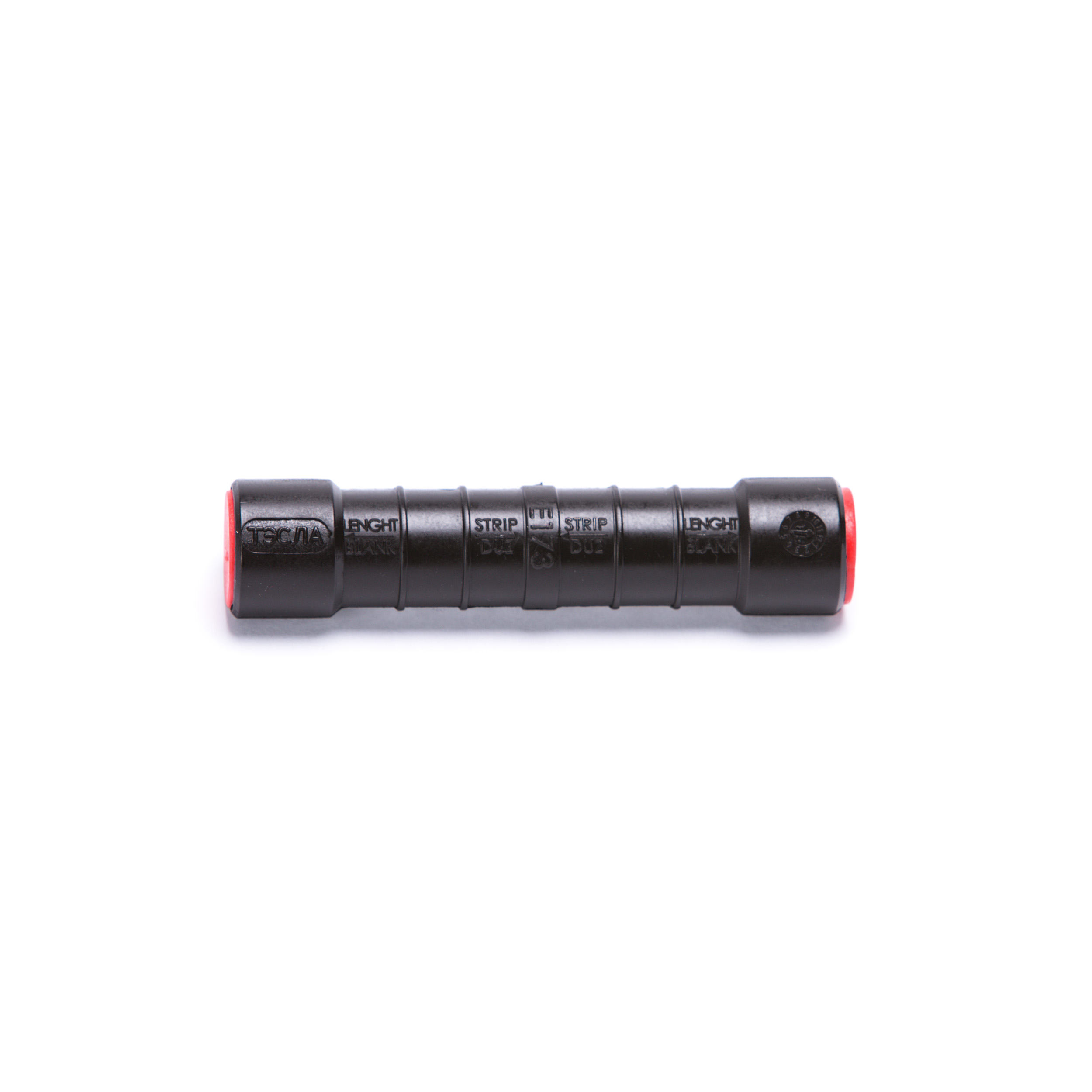

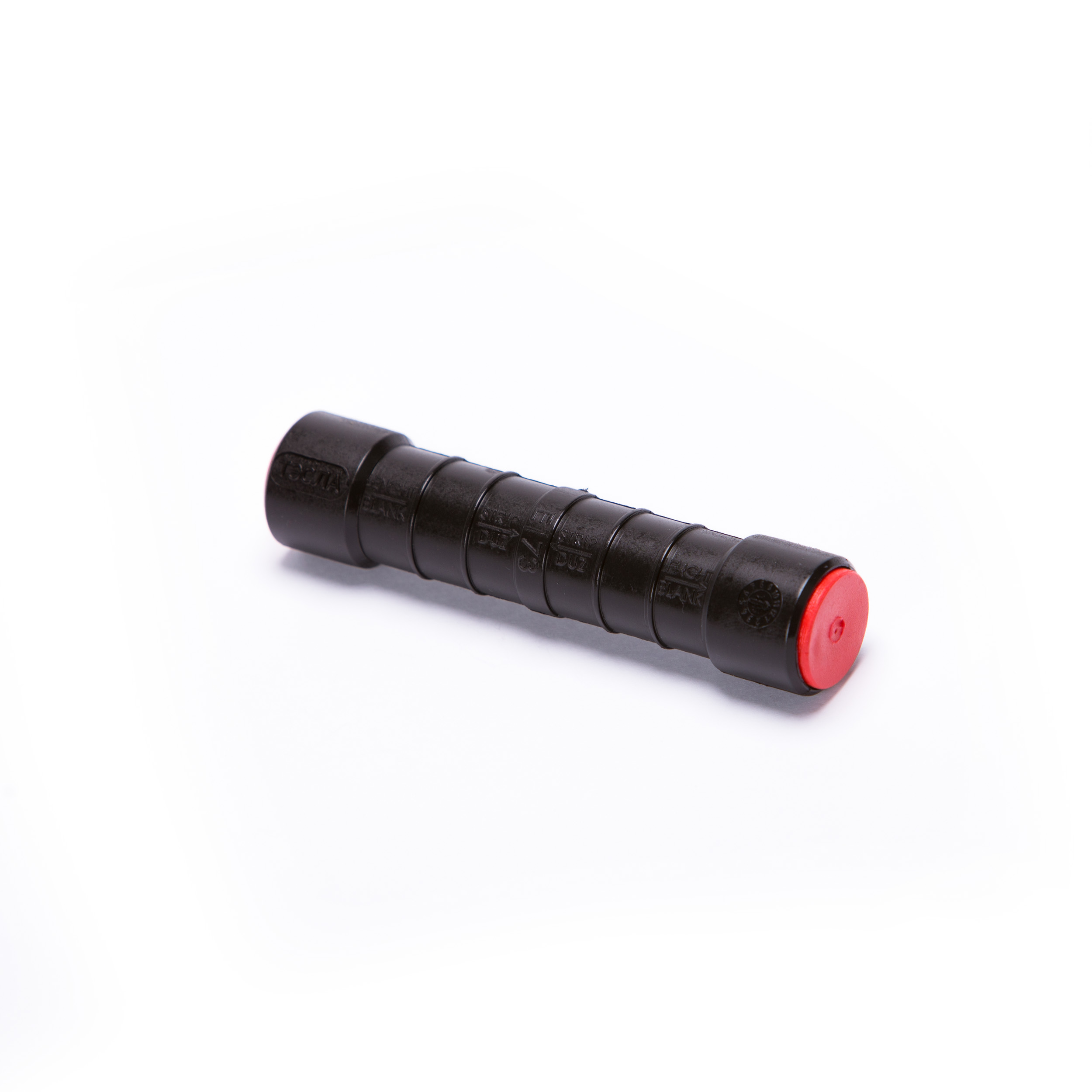

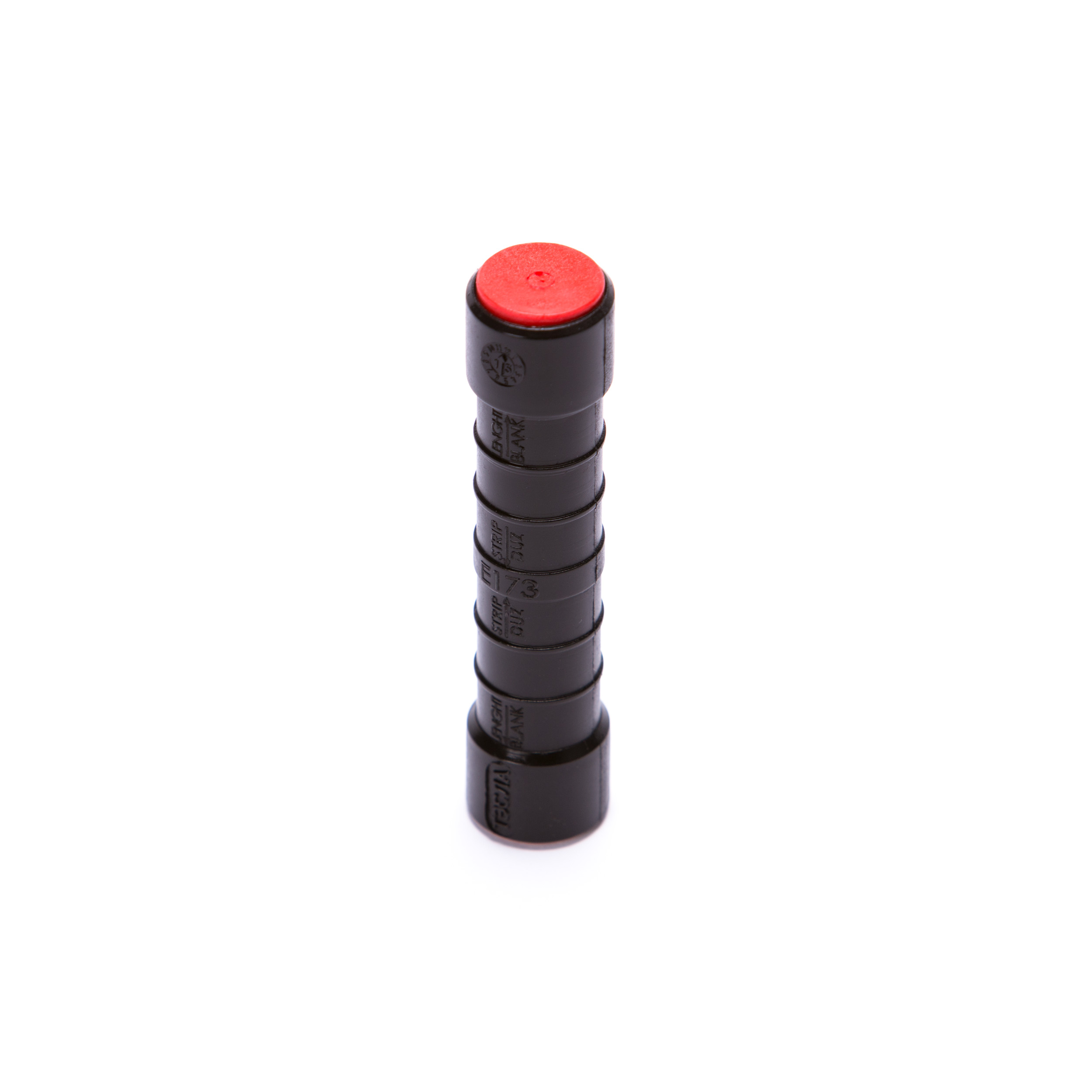

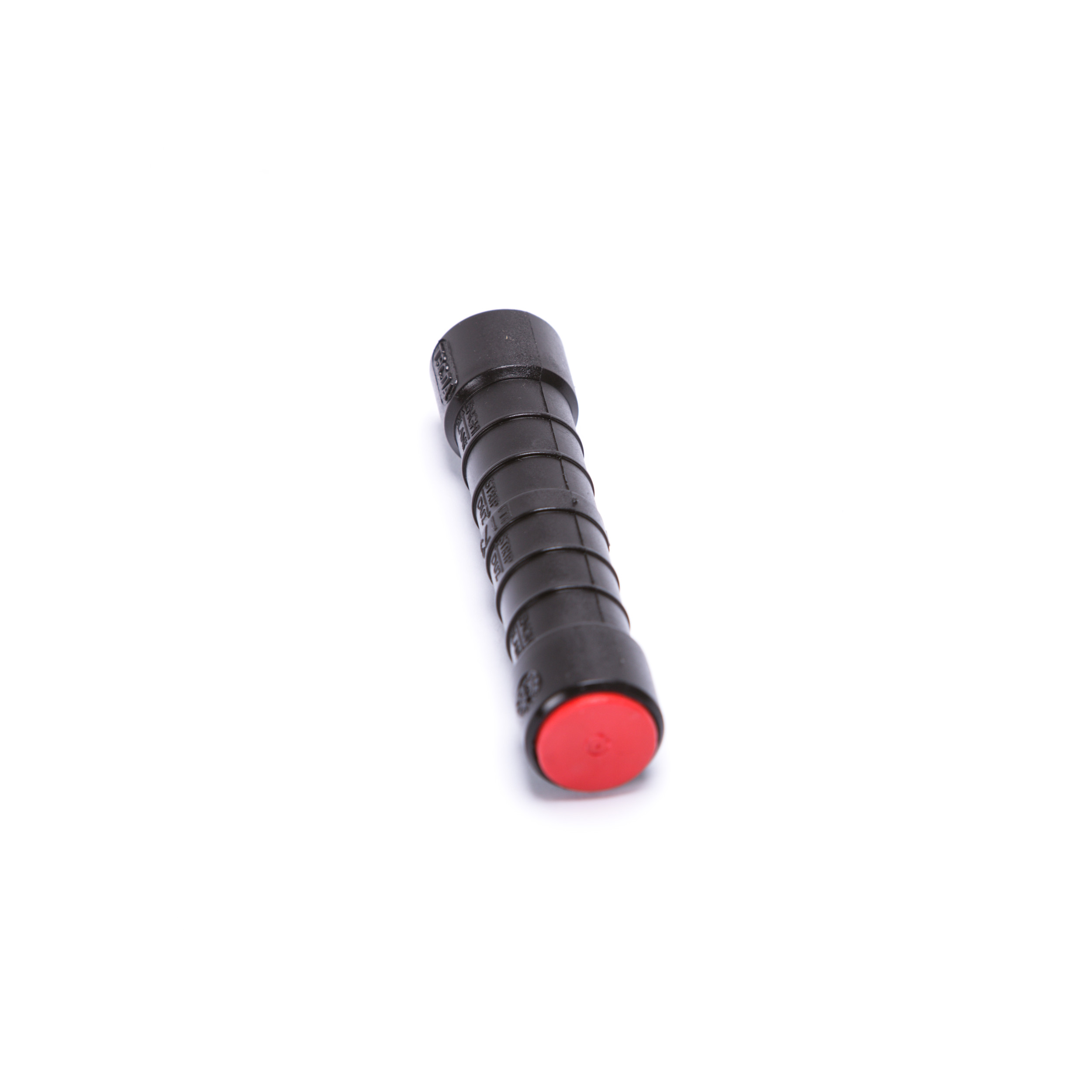

MJPT 35 гильза соединительная для СИП 35 мм²
Назначение
Гильза соединительная изолированная MJPT 35 (ТЭСЛА) предназначена для герметичного соединения фазных и нулевой жил 35 мм² провода СИП-4/СИП-2 в шлейфе, а также фазных жил провода СИП-2 в пролете.
Применяется для соединения двух изолированных токопроводящих жил самонесущего изолированного провода. Обеспечивает необходимую механическую прочность (до 80 % от прочности цельного провода) и надёжный электрический контакт на весь срок эксплуатации.
Внутренняя полость гильзы заполнена контактной антиоксидантной смазкой, которая защищает место соединения от окисления и снижает переходное сопротивление.
Монтаж осуществляется методом опрессовки с помощью пресс-клещей HT 50, R 22. Используемая матрица — Е 173 (шестигранная).
Герметичность контакта обеспечивается резиновыми уплотнителями по краям гильзы. Изоляция испытана напряжением 6 кВ в воде.
Особенности
- Герметичное соединение — резиновые уплотнители по краям гильзы защищают контакт от влаги
- Контактная смазка внутри — антиоксидантный состав предотвращает окисление алюминия и снижает переходное сопротивление
- Изоляция из светостабилизированного термопласта — устойчива к УФ-излучению, коррозии, агрессивным атмосферным воздействиям, перепадам температур от –60 °C до +90 °C
- Цветовая маркировка заглушек — эластомерные кольца красного цвета для визуального определения сечения 35 мм²
- Испытана напряжением 6 кВ в воде — подтверждённая электрическая прочность изоляции
- Маркировка сечения на корпусе — исключает ошибки при монтаже
- Гарантия 5 лет от производителя
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | MJPT 35 |
| Бренд | ТЭСЛА |
| Тип | Гильза соединительная изолированная |
| Цвет маркировки заглушек | Красный |
| Сечение провода | 35 мм² |
| Назначение | Фазные жилы СИП-2 (пролёт) и СИП-4 (шлейф) |
| Материал корпуса | Алюминий |
| Материал изоляции | Термопласт, светостабилизированный, УФ-стойкий |
| Контактная смазка | Да (антиоксидантная) |
| Герметизация | Резиновые уплотнители (эластомерные кольца) |
| Цветовая маркировка | Красный (для сечения 35 мм²) |
| Метод монтажа | Опрессовка шестигранными матрицами |
| Инструмент для опрессовки | HT 50, R 22 |
| Тип матрицы | Е 173 |
| Испытательное напряжение изоляции | 6 кВ в воде |
| Температура эксплуатации | от –60 °C до +90 °C |
| Механическая прочность | до 80 % от прочности провода |
| Вес | 0,053 кг |
| Артикул | 6013535 |
| Гарантия | 5 лет |
Область применения
Гильза MJPT 35 ТЭСЛА применяется при строительстве и ремонте воздушных линий электропередачи напряжением 0,4–1 кВ:
- Соединение фазных жил СИП-2 (алюминиевые, с изоляцией из сшитого полиэтилена) в пролёте опор
- Соединение фазных жил СИП-4 в шлейфе (на опоре или при вводе в здание)
- Наращивание провода при ремонте воздушных линий
- Монтаж абонентских ответвлений
Важно: Не допускается использование для соединения сталеалюминиевых проводов и нулевой несущей жилы. Для нулевой жилы используйте гильзы серии MJPT N.
Инструкция по монтажу
- Зачистите изоляцию провода на длину, соответствующую глубине гильзы
- Наденьте гильзу на один провод до упора
- Вставьте второй провод с противоположной стороны гильзы
- Выполните опрессовку пресс-клещами HT 50 / R 22 с матрицей Е 173 (шестигранная)
- Убедитесь, что гильза зафиксирована, изоляция не повреждена
