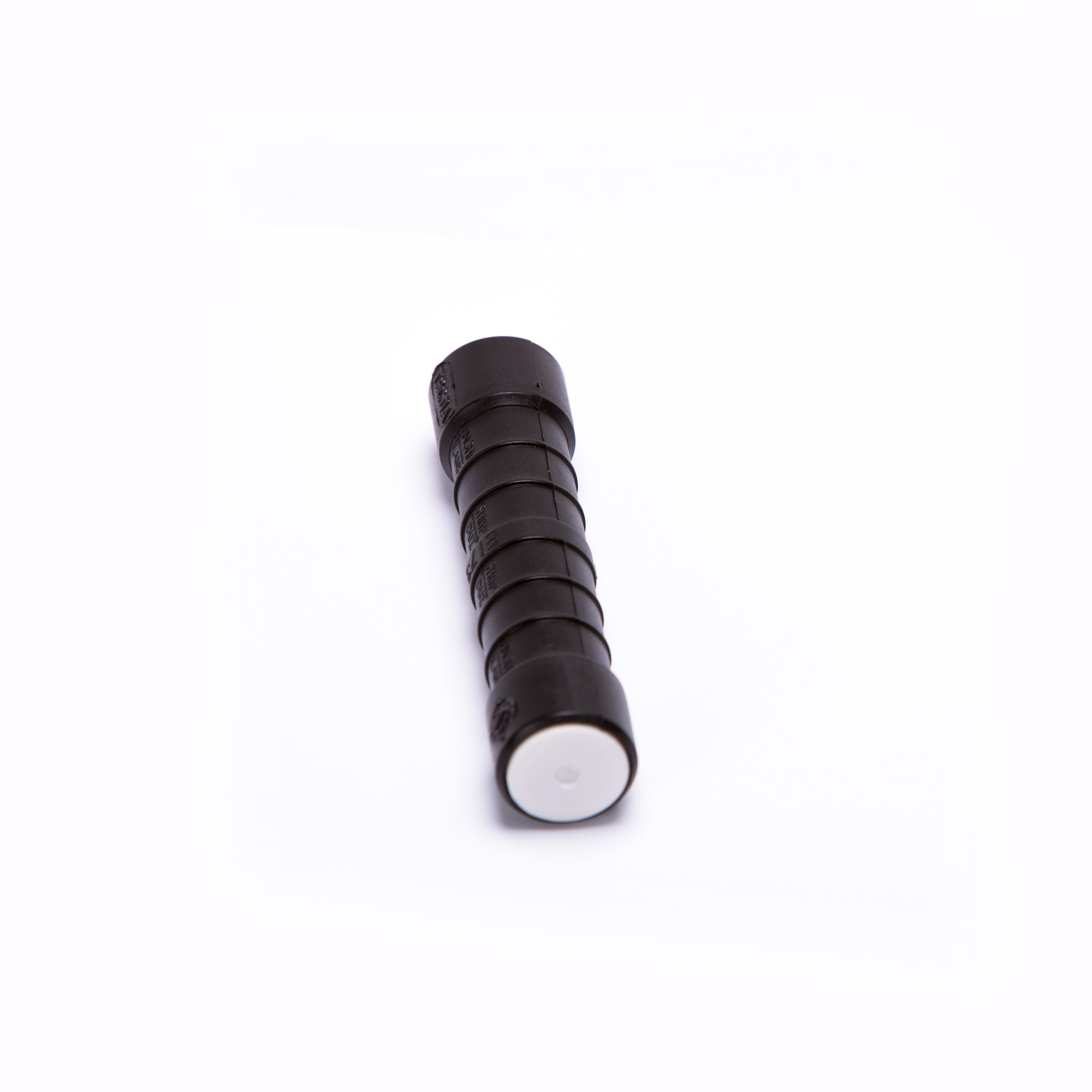

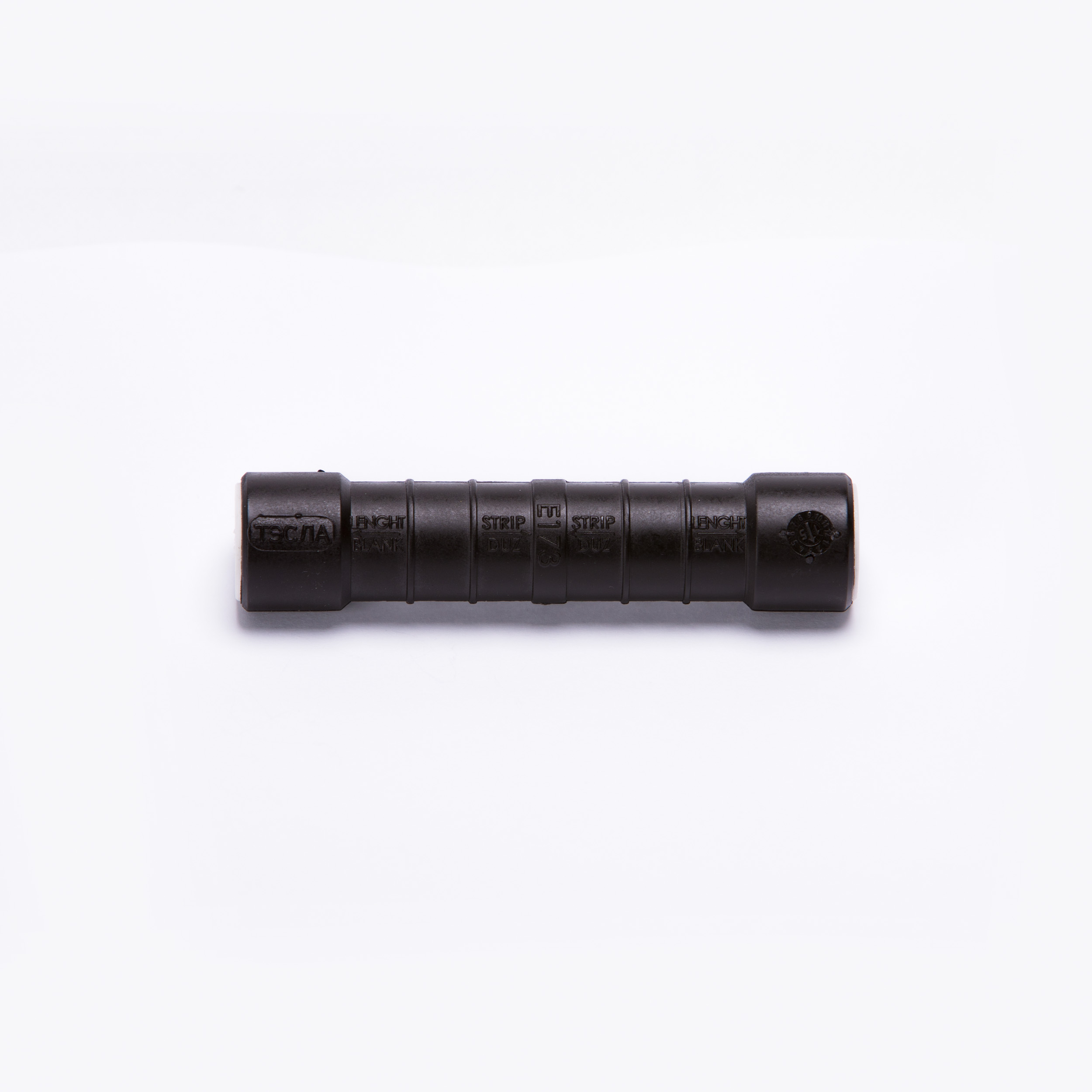

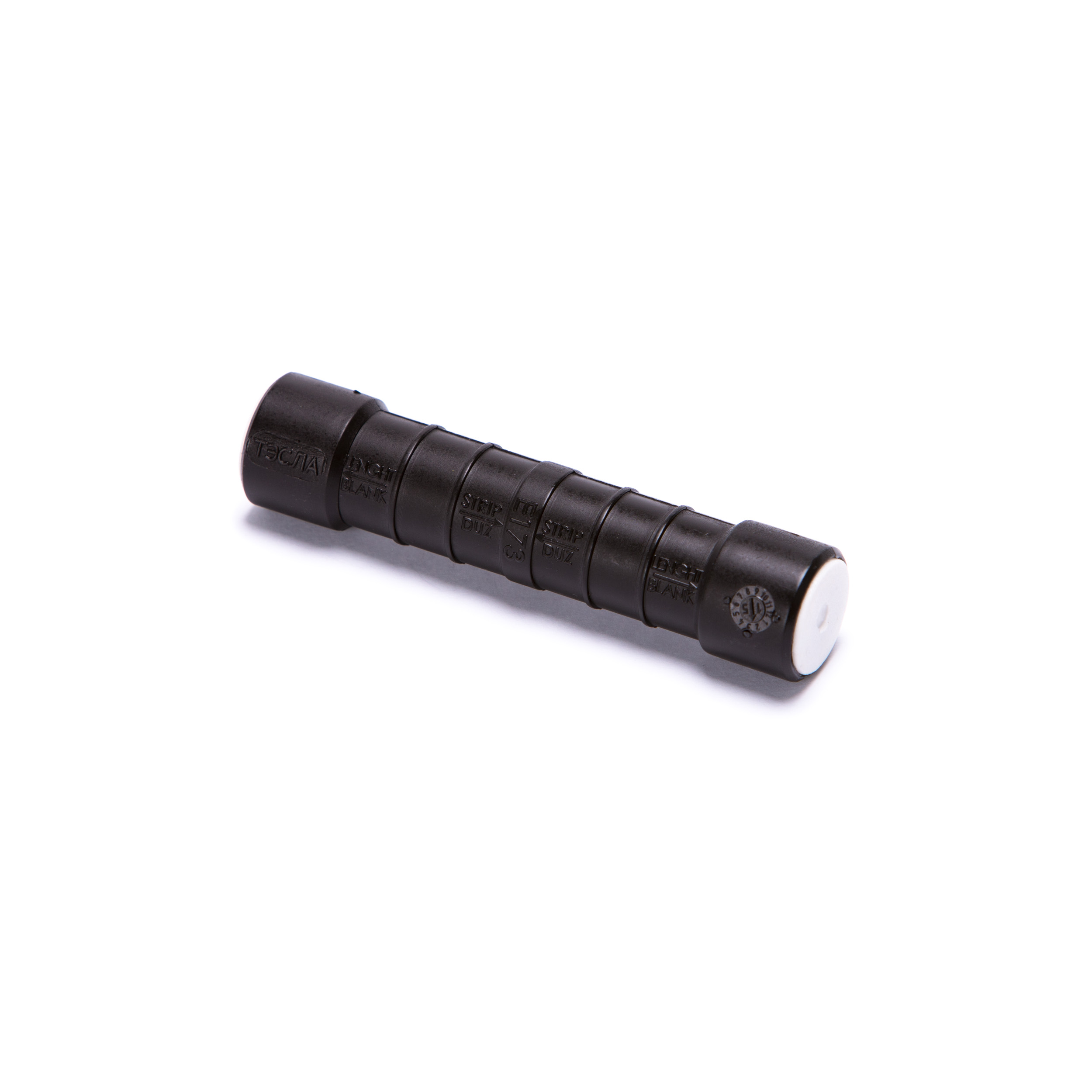

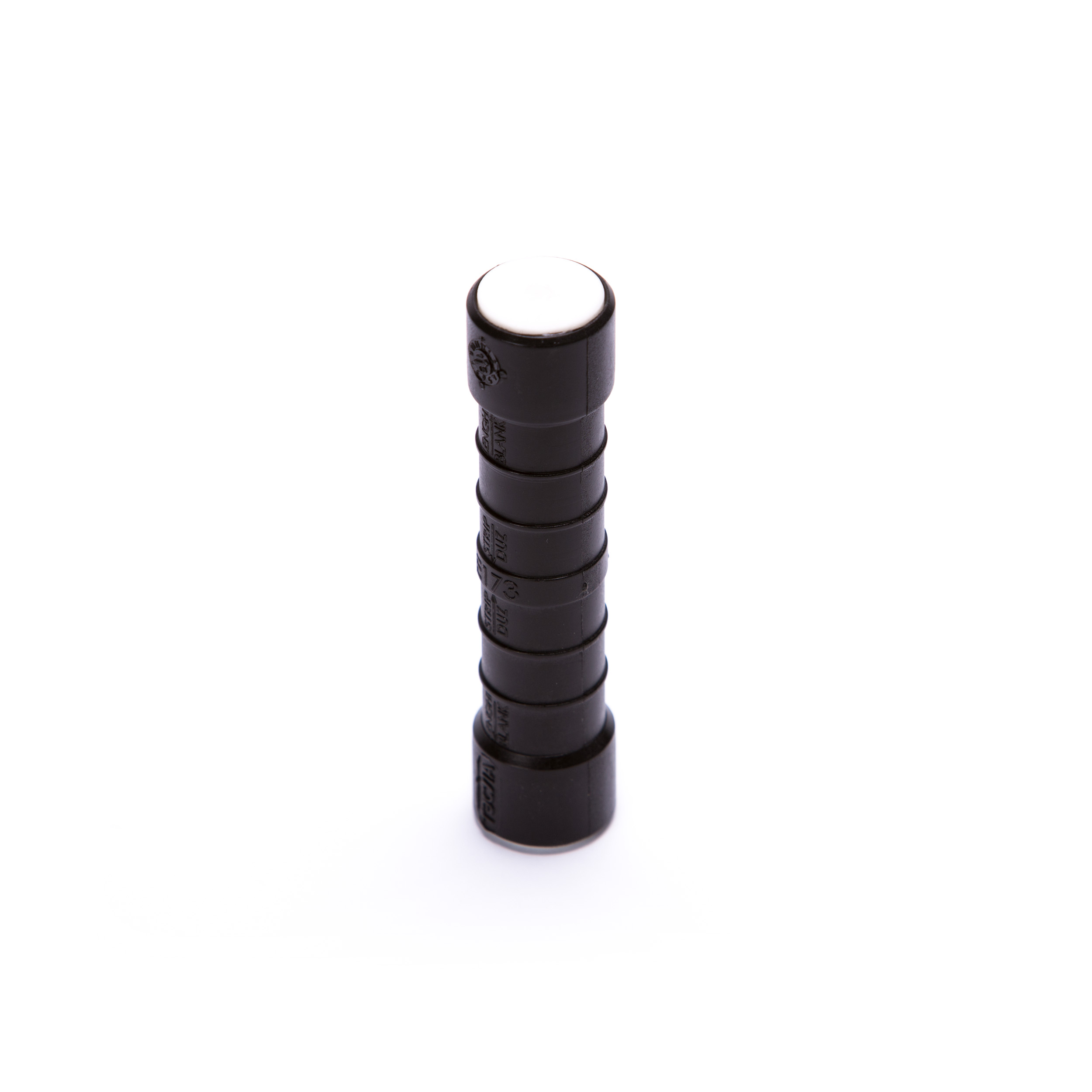

MJPT 70 гильза соединительная для СИП 70 мм²

Гильза соединительная изолированная MJPT 70 (ТЭСЛА) предназначена для герметичного соединения фазных жил 70 мм² провода СИП-4/СИП-2 в шлейфе, а также фазных жил провода СИП-2 в пролете. Применяется для соединения двух изолированных токопроводящих жил самонесущего изолированного провода. Обеспечивает необходимую механическую прочность (до 80 % от прочности цельного провода) и надёжный электрический контакт на весь срок эксплуатации. Внутренняя полость гильзы заполнена контактной антиоксидантной смазкой, которая защищает место соединения от окисления и снижает переходное сопротивление. Монтаж осуществляется методом опрессовки с помощью пресс-клещей HT 70, R 22 с соответствующей шестигранной матрицей. Герметичность контакта обеспечивается резиновыми уплотнителями по краям гильзы. Изоляция испытана напряжением 6 кВ в воде.

Особенности

• Герметичное соединение — резиновые уплотнители по краям гильзы защищают контакт от влаги
• Контактная смазка внутри — антиоксидантный состав предотвращает окисление алюминия и снижает переходное сопротивление
• Изоляция из светостабилизированного термопласта — устойчива к УФ-излучению, коррозии, агрессивным атмосферным воздействиям, перепадам температур от –60 °C до +90 °C
• Цветовая маркировка заглушек — эластомерные кольца для визуального определения сечения 70 мм²
• Испытана напряжением 6 кВ в воде — подтверждённая электрическая прочность изоляции
• Маркировка сечения на корпусе — исключает ошибки при монтаже
• Гарантия 5 лет от производителя

Технические характеристики

Область применения

Гильза MJPT 70 ТЭСЛА применяется при строительстве и ремонте воздушных линий электропередачи напряжением 0,4–1 кВ:

• Соединение фазных жил СИП-2 (алюминиевые, с изоляцией из сшитого полиэтилена) в пролёте опор
• Соединение фазных жил СИП-4 в шлейфе (на опоре или при вводе в здание)
• Наращивание провода при ремонте воздушных линий
• Монтаж абонентских ответвлений

Важно: Не допускается использование для соединения сталеалюминиевых проводов и нулевой несущей жилы. Для нулевой жилы используйте гильзы серии MJPT N.

Инструкция по монтажу

1. Зачистите изоляцию провода на длину, соответствующую глубине гильзы
2. Наденьте гильзу на один провод до упора
3. Вставьте второй провод с противоположной стороны гильзы
4. Выполните опрессовку пресс-клещами HT 70 / R 22 с соответствующей шестигранной матрицей
5. Убедитесь, что гильза зафиксирована, изоляция не повреждена

Часто задаваемые вопросы

Какое сечение провода подходит для MJPT 70?

Гильза MJPT 70 предназначена для соединения алюминиевых жил сечением 70 мм² проводов СИП-2 и СИП-4.

Какие матрицы нужны для опрессовки MJPT 70?

Для опрессовки требуются шестигранные матрицы, соответствующие сечению 70 мм². Используйте пресс-клещи HT 70 или R 22 с соответствующим набором матриц.

Чем MJPT 70 отличается от MJPT 50?

Основное отличие — в сечении провода: MJPT 70 рассчитана на жилы 70 мм², тогда как MJPT 50 — на 50 мм². MJPT 70 физически крупнее: длиннее, больше диаметр корпуса, другой цвет маркировочных заглушек, иной размер матриц для опрессовки, вес 0,044 кг против 0,05 кг у MJPT 50. Цена при этом одинаковая — от 147 ₽ по опту.

Можно ли использовать MJPT 70 для соединения СИП-2 в пролёте?

Да, MJPT 70 обеспечивает механическую прочность до 80 % от прочности цельного провода и может применяться для соединения фазных жил СИП-2 как в шлейфе, так и в пролёте опор ВЛ.

Герметична ли гильза MJPT 70?

Да. Резиновые уплотнители по краям гильзы защищают контакт от влаги, а внутренняя антиоксидантная смазка предотвращает окисление алюминия. Изоляция испытана напряжением 6 кВ в воде.
