Стяжка Х-89 (21.0112-16)

Назначение стяжки Х-89

Стяжка Х-89 (типовой проект 21.0112-16) — это металлическая соединительная деталь, предназначенная для крепления двух параллельных стоек железобетонных опор при строительстве воздушных линий электропередачи. Стяжка обеспечивает жёсткость конструкции при восприятии нагрузок от проводов и оттяжек, связывая стойки в единую пространственную систему.

Применение на ВЛ 0,4 кВ

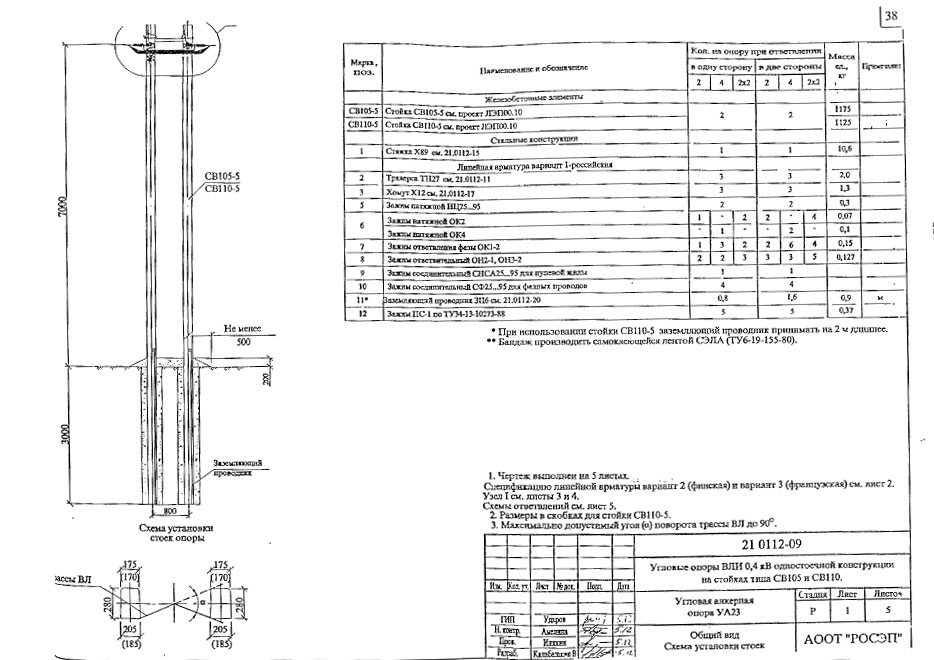

Стяжка Х-89 применяется в составе угловой анкерной опоры типа УА23 согласно типовому проекту 21.0112-09. Используется для крепления двух параллельных стоек СВ-110-5 или СВ-105-5 — наиболее распространённых железобетонных стоек при монтаже ВЛ 0,4 кВ в городских и сельских условиях.

Применение на ВЛ 6–10 кВ

Стяжка Х-89 также применяется на воздушных линиях напряжением 6–10 кВ в качестве альтернативы угловым анкерным опорам:

• УА10 — по типовому проекту 3.407.1-143. Угловая анкерная опора на базе железобетонных стоек, применяется на углах поворота ВЛ 6–10 кВ с проводом СИП-3. Стяжка Х-89 связывает параллельные стойки опоры, воспринимая тяговые усилия от проводов.
• УА-20 — по типовому проекту 27.0002. Анкерная угловая опора для ВЛ 6–10 кВ, рассчитанная на повышенные нагрузки. Стяжка Х-89 обеспечивает совместную работу стоек и устойчивость опоры при воздействии гололёдно-ветровых нагрузок.

Использование стяжки Х-89 на ВЛ 6–10 кВ позволяет отказаться от более тяжёлых и дорогих металлических опор, сохранив при этом требуемую механическую прочность и надёжность конструкции.

Варианты антикоррозийного покрытия

Стяжка Х-89 поставляется с тремя вариантами защитного покрытия в зависимости от условий эксплуатации:

Применение и монтаж

Стяжка Х-89 устанавливается на угловых анкерных опорах для соединения двух параллельных стоек в единую жёсткую конструкцию. Монтаж выполняется в следующем порядке:

1. Установка стоек СВ-110-5 или СВ-105-5 в проектное положение
2. Размещение стяжки между стойками на проектной отметке
3. Фиксация стяжки крепёжными элементами (болты, гайки, шайбы)
4. Затяжка крепежа с контролем момента
5. Проверка геометрии опоры

На ВЛ 6–10 кВ при монтаже опор УА10 и УА-20 стяжка Х-89 устанавливается с учётом повышенных механических нагрузок — контролируется момент затяжки всех болтовых соединений и соответствие проектному положению.

Совместимость и сопутствующие товары

Стяжка Х-89 применяется в комплекте с другими элементами металлоконструкций для ЛЭП:

• Хомуты — для крепления траверс и кронштейнов
• Траверсы ТМ — для установки изоляторов на ВЛ 6–10 кВ
• Узлы крепления укосов — для фиксации оттяжек
• Кронштейны — для монтажа арматуры СИП
• Детали крепления ВЛ 6–10 кВ — по проектам 3.407.1-143 и 27.0002

Гарантия и сертификация

• Гарантия — 5 лет на соответствие заявленным характеристикам
• Соответствие — типовые проекты 21.0112-16, 3.407.1-143, 27.0002
• Документы — сертификаты соответствия и паспорта предоставляются при отгрузке
• Работаем с юрлицами и ИП — полный пакет документов (УПД, ТТН, договор)

Часто задаваемые вопросы

— Для каких опор применяется стяжка Х-89?
Стяжка Х-89 применяется на ВЛ 0,4 кВ в угловых анкерных опорах типа УА23 (проект 21.0112-09), а также на ВЛ 6–10 кВ — в опорах УА10 (проект 3.407.1-143) и УА-20 (проект 27.0002). Используется для крепления двух параллельных стоек СВ-110-5 или СВ-105-5.

— На какое напряжение рассчитана стяжка Х-89?
Стяжка Х-89 применяется на воздушных линиях напряжением 0,4 кВ и 6–10 кВ.

— Какие варианты покрытия доступны?
Стяжка Х-89 поставляется с тремя вариантами антикоррозийного покрытия: битумный лак (кузбасслак) — базовое, ЦИНОЛ + двойной АЛПОЛ — комбинированное, горячее цинкование — максимальная защита.

— Сколько весит стяжка Х-89?
Вес стяжки Х-89 составляет 10,6 кг.

— Можно ли купить стяжку Х-89 физлицу?
Нет, компания ТРЭЙДСИП работает только с юридическими лицами и ИП. Оплата производится по безналичному расчёту на основании выставленного счёта.

— Какая гарантия на стяжку Х-89?
Гарантия составляет 5 лет при условии соблюдения правил монтажа и эксплуатации.

— Есть ли стяжка Х-89 в наличии?
Это очень ходовая позиция, мы всегда поддерживаем наличие на складе. Наличие на складе уточняйте у менеджеров по телефону 8 800 200 67 57.
