СИП-2 3х16+1х25
Технические характеристики СИП-2 3*16+1*25
Вес провода СИП-2 3х16+1х25
Теоретический вес 1 километра СИП-2 3х16+1х25: 339,00 кг
Масса алюминия в 1 метре провода 0,20 кг.
Диаметр провода СИП-2 3х16+1х25
Наружный диаметр провода СИП-2 3х16+1х25: 23 мм
Размеры провода учитываются при расчёте и правильном подборе проводонесущих систем.
Электрические характеристики СИП-2 3х16+1х25
-
Номинальное переменное напряжение 1кВ
Номинальная частота 50Гц
Основная жила
Электрическое сопротивление 1 км жилы постоянному току 1,91Ом/км
Активное сопротивление при температуре жилы 90 °С 2,448Ом/км
Несущая жила
Электрическое сопротивление 1 км жилы постоянному току 1,38Ом/км
Активное сопротивление при температуре жилы 90 °С 1,77Ом/км
-
Мощность СИП-2 3х16+1х25
Основная жиланапряжение 220В 22,00кВт
напряжение 380В 65,00кВт
Несущая жила
напряжение 220В 28,00кВт
напряжение 380В 85,00кВт
-
Токовая нагрузка СИП-2 3х16+1х25
Длительно-допустимые токовые нагрузки
Допустимые токи нагрузки проводов рассчитаны при температуре окружающей среды 25 °С, скорости ветра 6 м/с и интенсивности солнечной радиации 1000 Вт/мВ нормальном режиме работы при 100% коэффициенте нагрузкиОсновная жила100 АмперНесущая жила130 АмперЖилы должны быть скручены с правым направлением, с шагом в 85 мм
Ток короткого замыкания СИП-2 3х16+1х25
Допустимый ток односекундного короткого замыкания СИП-2 3х16+1х25: 1,5 кА (килоампер)
Общие технические характеристики СИП-2 3х16+1х25
-
Минимально допустимый радиус изгиба при прокладке 320мм
Строительная длина 300 метров
Код ОКП СИП-2 3553320900
Срок службы не менее 40 лет
Гарантийный срок эксплуатации кабеля 3 года
Температура окружающей среды при эксплуатации кабеля от -60 °С до 50 °С
Минимальная температура прокладки кабеля -20 °С
- Допустимые температуры нагрева токопроводящих жил кабеля:
Длительно-допустимая 90 °С
В режиме перегрузки 130 °С
Предельная при коротком замыкании 250 °С
Расшифровка СИП-2 3х16+1х25
3
-количество основных жил
16
-площадь поперечного сечения основных жил, мм2
1
-количество несущих жил
54,6
-площадь поперечного сечения несущей жилы, мм2
СИПг-2 3х16+1х25 - самонесущие изолированные провода должны выдерживать на образцах испытание переменным напряжением 10 кв частотой 50 Гц в течение не менее 30 мин после выдержки в воде при температуре (20±10) °С не менее 24 ч.
СИПн-2 3х16+1х25 - провода с индексом "н" не должны распространять горение и образовывать при горении горящие капельки/частицы
Маркировка СИП-2 3х16+1х25 Основные токопроводящие жилы у СИП-2 3х16+1х25 должны иметь цветовое или цифровое отличительное обозначение, реже в виде продольно выпрессованных рельефных полос на изоляции, нанесенных тиснением.
|
 |

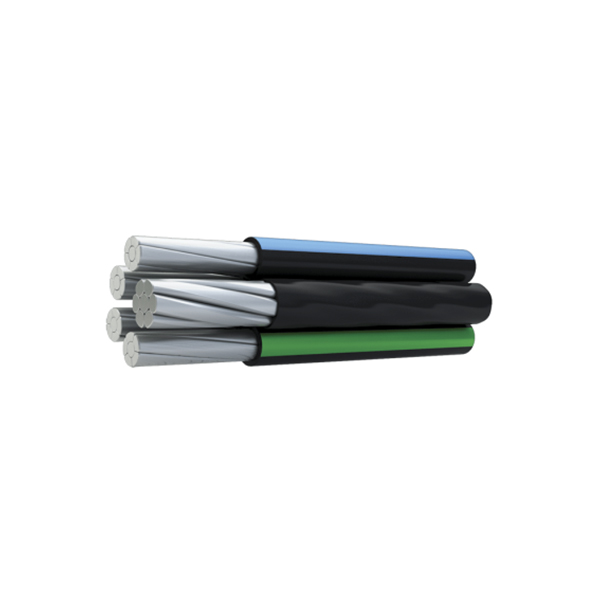

Конструкция СИП-2 3х16+1х25
-
А. Основная жила
1. Три алюминиевых основных, токопроводящих жилы с изоляцией из светостабилизированного сшитого полиэтилена.Площадь поперечного сечения жилы 16мм2
Минимальное число проволок (круглая) жила 7шт
Диаметр проволоки 1,79мм
Наружный диаметр жилы от 4,60 до 5,10мм
Масса алюминия в 1 метре жилы 0,13кг
2. Изоляция из светостабилизированного сшитого полиэтилена
Номинальная толщина изоляции 1,30мм
Минимальная толщина изоляции 1,07мм
Сопротивление изоляции 10,00МОм
-
Б. Нулевая (несущая) жила
1. Одна сталеалюминиевая нулевая (несущая) жила..Площадь поперечного сечения жилы 25мм2
Минимальное число проволок (круглая) жила 7шт
Диаметр проволоки 2,30мм
Наружный диаметр жилы от 5,70 до 6,10мм
Масса алюминия в 1 метре жилы 0,07кг
Допустимая прочность при растяжении жилы 7,40кН
2. Изоляция из светостабилизированного сшитого полиэтилена
Номинальная толщина изоляции 1,30мм
Минимальная толщина изоляции 1,07мм
Допустимое усилие сдвига изоляции 180,00Н
Сопротивление изоляции 10,00МОм
-
Скрутка
Жилы должны быть скручены с правым направлением, с шагом в 80 мм
Применение СИП-2 3х16+1х25
Провод СИП-2 предназначен для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха типов 2 и 3 по ГОСТ 15150, в том числе на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков.
ГОСТ СИП-2 3х16+1х25
| ГОСТ 31946-2012
действующий |
«Провода самонесущие изолированные и защищенные для воздушных линий электропередачи» |
|
