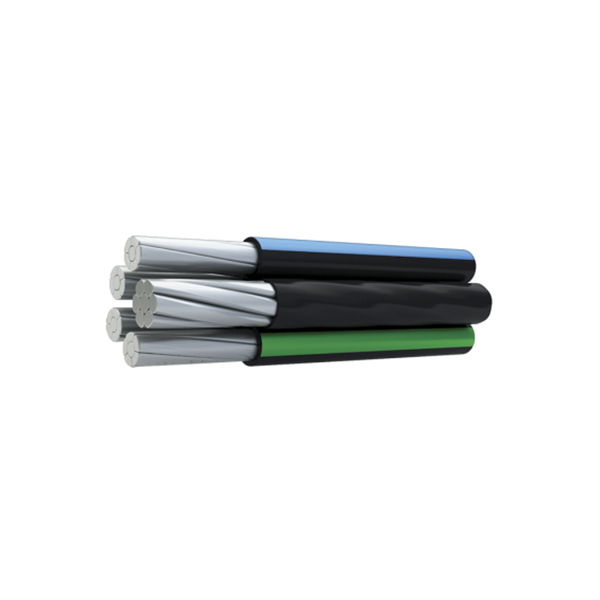

Провод СИП-2 3х35+1х54,6
Хит
Артикул:
3х35+54,6
Провод СИП-2 3х35+1х54,6 ГОСТ 31946-2012
Выбрать длину
177 ₽/м
Наличие на складе: 44 192 м
Нашли дешевле?
-
+
В корзину
Купить в 1 клик
Уважаемые покупатели.
Обращаем Ваше внимание, что размещенная на данном сайте справочная информация о товарах не является офертой, наличие и стоимость необходимо уточнить у менеджеров ООО "Уральская Кабельная Компания", которые с удовольствием помогут Вам в оформлении заказа.
Обращаем Ваше внимание, что размещенная на данном сайте справочная информация о товарах не является офертой, наличие и стоимость необходимо уточнить у менеджеров ООО "Уральская Кабельная Компания", которые с удовольствием помогут Вам в оформлении заказа.
Описание
Провод СИП-2 3х35+1х54,6 ГОСТ 31946-2012
Технические характеристики СИП-2 3*35+1*54,6
Вес провода СИП-2 3х35+1х54,6
Теоретический вес 1 километра СИП-2 3х35+1х54,6: 735,00 кг
Масса алюминия в 1 метре провода 0,46 кг.
Диаметр провода СИП-2 3х35+1х54,6
Наружный диаметр провода СИП-2 3х35+1х54,6: 32 мм
Размеры провода учитываются при расчёте и правильном подборе проводонесущих систем.
Электрические характеристики СИП-2 3х35+1х54,6
-
Номинальное переменное напряжение 1кВ
Номинальная частота 50Гц
Основная жила
Электрическое сопротивление 1 км жилы постоянному току 0,868Ом/км
Активное сопротивление при температуре жилы 90 °С 1,111Ом/км
Несущая жила
Электрическое сопротивление 1 км жилы постоянному току 0,63Ом/км
Активное сопротивление при температуре жилы 90 °С 0,923Ом/км
-
Мощность СИП-2 3х35+1х54,6
Основная жиланапряжение 220В 35,00кВт
напряжение 380В 105,00кВт
Несущая жила
Номинальная толщина изоляции 42,00кВт
Минимальная толщина изоляции 128,00кВт
-
Токовая нагрузка СИП-2 3х35+1х54,6
Длительно-допустимые токовые нагрузки
Допустимые токи нагрузки проводов рассчитаны при температуре окружающей среды 25 °С, скорости ветра 6 м/с и интенсивности солнечной радиации 1000 Вт/мВ нормальном режиме работы при 100% коэффициенте нагрузкиОсновная жила160 АмперНесущая жила195 АмперЖилы должны быть скручены с правым направлением, с шагом в 85 мм
Ток короткого замыкания СИП-2 3х35+1х54,6
Допустимый ток односекундного короткого замыкания СИП-2 3х35+1х54,6: 3,2 кА (килоампер)
Общие технические характеристики СИП-2 3х35+1х54,6
-
Минимально допустимый радиус изгиба при прокладке 320мм
Строительная длина 300 метров
Код ОКП СИП-2 3553320900
Срок службы не менее 40 лет
Гарантийный срок эксплуатации кабеля 3 года
Температура окружающей среды при эксплуатации кабеля от -60 °С до 50 °С
Минимальная температура прокладки кабеля -20 °С
- Допустимые температуры нагрева токопроводящих жил кабеля:
Длительно-допустимая 90 °С
В режиме перегрузки 130 °С
Предельная при коротком замыкании 250 °С
Расшифровка СИП-2 3х35+1х54,6
С
- самонесущий
И
- изолированный
П
- провод
2
- тип конструктивного исполнения
3
-количество основных жил
35
-площадь поперечного сечения основных жил, мм2
1
-количество несущих жил
54,6
-площадь поперечного сечения несущей жилы, мм2
СИПг-2 3х35+1х54,6 - самонесущие изолированные провода должны выдерживать на образцах испытание переменным напряжением 10 кв частотой 50 Гц в течение не менее 30 мин после выдержки в воде при температуре (20±10) °С не менее 24 ч.
СИПн-2 3х35+1х54,6 - провода с индексом "н" не должны распространять горение и образовывать при горении горящие капельки/частицы
Маркировка СИП-2 3х35+1х54,6 Основные токопроводящие жилы у СИП-2 3х35+1х54,6 должны иметь цветовое или цифровое отличительное обозначение, реже в виде продольно выпрессованных рельефных полос на изоляции, нанесенных тиснением.
|
 |
Конструкция СИП-2 3х35+1х54,6
-
А. Основная жила
1. Три алюминиевых основных, токопроводящих жилы с изоляцией из светостабилизированного сшитого полиэтилена.Площадь поперечного сечения жилы 35мм2
Минимальное число проволок (круглая) жила 7шт
Диаметр проволоки 2,69мм
Наружный диаметр жилы от 6,70 до 7,10мм
Масса алюминия в 1 метре жилы 0,29кг
2. Изоляция из светостабилизированного сшитого полиэтилена
Номинальная толщина изоляции 1,30мм
Минимальная толщина изоляции 1,07мм
Сопротивление изоляции 10,00МОм
-
Б. Нулевая (несущая) жила
1. Одна сталеалюминиевая нулевая (несущая) жила..Площадь поперечного сечения жилы 54,6мм2
Минимальное число проволок (круглая) жила 7шт
Диаметр проволоки 3,15мм
Наружный диаметр жилы от 9,20 до 9,60мм
Масса алюминия в 1 метре жилы 0,18кг
Допустимая прочность при растяжении жилы 16,60кН
2. Изоляция из светостабилизированного сшитого полиэтилена
Номинальная толщина изоляции 1,50мм
Минимальная толщина изоляции 1,25мм
Допустимое усилие сдвига изоляции 180,00Н
Сопротивление изоляции 10,00МОм
-
Скрутка
Жилы должны быть скручены с правым направлением, с шагом в 85 мм
Применение СИП-2 3х35+1х54,6
Провод СИП-2 предназначен для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха типов 2 и 3 по ГОСТ 15150, в том числе на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков.
ГОСТ СИП-2 3х35+1х54,6
| ГОСТ 31946-2012
действующий |
«Провода самонесущие изолированные и защищенные для воздушных линий электропередачи» |
|
