Провод СИП-2 3х95+1х70
Обращаем Ваше внимание, что размещенная на данном сайте справочная информация о товарах не является офертой, наличие и стоимость необходимо уточнить у менеджеров ООО "Уральская Кабельная Компания", которые с удовольствием помогут Вам в оформлении заказа.
Технические характеристики СИП-2 3*95+1*70
Вес провода СИП-2 3х95+1х70
Теоретический вес 1 километра СИП-2 3х95+1х70: 1337,00 кг
Масса алюминия в 1 метре провода 0,76 кг.
Диаметр провода СИП-2 3х95+1х70
Наружный диаметр провода СИП-2 3х95+1х70: 43 мм
Размеры провода учитываются при расчёте и правильном подборе проводонесущих систем.
Электрические характеристики СИП-2 3х95+1х70
-
Номинальное переменное напряжение 1кВ
Номинальная частота 50Гц
Основная жила
Электрическое сопротивление 1 км жилы постоянному току 0,32Ом/км
Активное сопротивление при температуре жилы 90 °С 0,411Ом/км
Несущая жила
Электрическое сопротивление 1 км жилы постоянному току 0,493Ом/км
Активное сопротивление при температуре жилы 90 °С 0,632Ом/км
-
Мощность СИП-2 3х95+1х70
Основная жиланапряжение 220В 66,00кВт
напряжение 380В 197,00кВт
Несущая жила
Номинальная толщина изоляции 52,00кВт
Минимальная толщина изоляции 157,00кВт
-
Токовая нагрузка СИП-2 3х95+1х70
Длительно-допустимые токовые нагрузки
В нормальном режиме работы при 100% коэффициенте нагрузкиОсновная жила300 АмперНесущая жила240 АмперЖилы должны быть скручены с правым направлением, с шагом в 85 мм
Ток короткого замыкания СИП-2 3х95+1х70
Допустимый ток односекундного короткого замыкания СИП-2 3х95+1х70: 8,8 кА (килоампер)
Общие технические характеристики СИП-2 3х95+1х70
-
Минимально допустимый радиус изгиба при прокладке 430мм
Строительная длина 300 метров
Код ОКП СИП-2 3553320900
Срок службы не менее 40 лет
Гарантийный срок эксплуатации кабеля 3 года
Температура окружающей среды при эксплуатации кабеля от -60 °С до 50 °С
Минимальная температура прокладки кабеля -20 °С
- Допустимые температуры нагрева токопроводящих жил кабеля:
Длительно-допустимая 90 °С
В режиме перегрузки 130 °С
Предельная при коротком замыкании 250 °С
Расшифровка СИП-2 3х95+1х70
3
-количество основных жил
90
-площадь поперечного сечения основных жил, мм2
1
-количество несущих жил
70
-площадь поперечного сечения несущей жилы, мм2
СИПг-2 3х95+1х70 - самонесущие изолированные провода должны выдерживать на образцах испытание переменным напряжением 10 кв частотой 50 Гц в течение не менее 30 мин после выдержки в воде при температуре (20±10) °С не менее 24 ч.
СИПн-2 3х95+1х70 - провода с индексом "н" не должны распространять горение и образовывать при горении горящие капельки/частицы
Маркировка СИП-2 3х95+1х70 Основные токопроводящие жилы у СИП-2 3х95+1х70 должны иметь цветовое или цифровое отличительное обозначение, реже в виде продольно выпрессованных рельефных полос на изоляции, нанесенных тиснением.
|

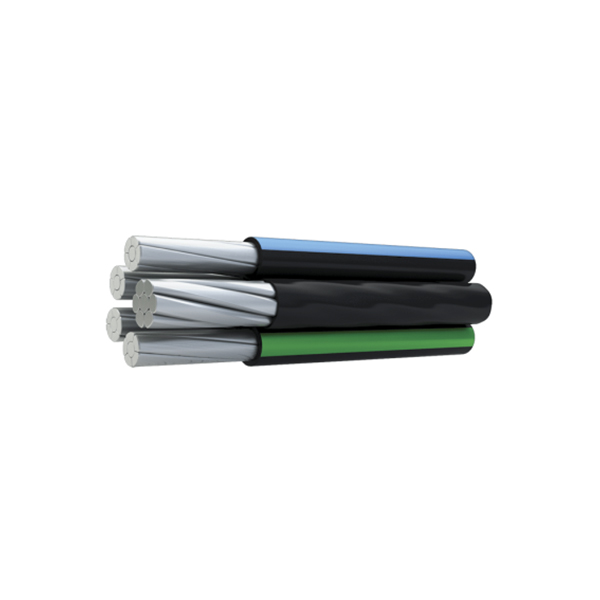

Конструкция СИП-2 3х95+1х70
-
А. Основная жила
1. Три алюминиевых основных, токопроводящих жилы с изоляцией из светостабилизированного сшитого полиэтилена.Площадь поперечного сечения жилы 95мм2
Минимальное число проволок (круглая) жила 7шт
Диаметр проволоки 4,45мм
Наружный диаметр жилы от 11,00 до 12,00мм
Масса алюминия в 1 метре жилы 0,77кг
2. Изоляция из светостабилизированного сшитого полиэтилена
Номинальная толщина изоляции 1,70мм
Минимальная толщина изоляции 1,43мм
Сопротивление изоляции 10,00МОм
-
Б. Нулевая (несущая) жила
1. Одна сталеалюминиевая нулевая (несущая) жила..Площадь поперечного сечения жилы 70мм2
Минимальное число проволок (круглая) жила 7шт
Диаметр проволоки 3,89мм
Наружный диаметр жилы от 9,45 до 9,95мм
Масса алюминия в 1 метре жилы 0,19кг
Допустимая прочность при растяжении жилы 20,60кН
2. Изоляция из светостабилизированного сшитого полиэтилена
Номинальная толщина изоляции 1,70мм
Минимальная толщина изоляции 1,43мм
Допустимое усилие сдвига изоляции 200,00Н
Сопротивление изоляции 10,00МОм
-
Скрутка
Жилы должны быть скручены с правым направлением, с шагом в 80 мм
Применение СИП-2 3х95+1х70
Провод СИП-2 предназначен для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха типов 2 и 3 по ГОСТ 15150, в том числе на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков.
