СИП-4 4х25
Технические характеристики СИП-4 4*25
Вес провода СИП-4 4х25
Теоретический вес 1 километра СИП-4 4х25: 381,00 кг
Масса алюминия в 1 метре провода 0,28 кг.
Диаметр провода СИП-4 4х25
Наружный диаметр провода СИП-4 4х25: 20,5 мм
Размеры провода учитываются при расчёте и правильном подборе проводонесущих систем.
Электрические характеристики СИП-4 4х25
-
Номинальное переменное напряжение 1кВ
Номинальная частота 50Гц
Основная жила
Электрическое сопротивление 1 км жилы постоянному току 1,2Ом/км
Активное сопротивление при температуре жилы 90 °С 1,54Ом/км
-
Мощность СИП-4 4х25
Основная жиланапряжение 220В 28,00кВт
напряжение 380В 85,00кВт
-
Токовая нагрузка СИП-4 4х25
Длительно-допустимые токовые нагрузки
Допустимые токи нагрузки проводов рассчитаны при температуре окружающей среды 25 °С, скорости ветра 6 м/с и интенсивности солнечной радиации 1000 Вт/мВ нормальном режиме работы при 100% коэффициенте нагрузкиОсновная жила130 Ампер
Ток короткого замыкания СИП-4 4х25
Допустимый ток односекундного короткого замыкания СИП-4 4х25:2,3 кА (килоампер)
Общие технические характеристики СИП-4 4х25
-
Минимально допустимый радиус изгиба при прокладке 205мм
Строительная длина 300 метров
Код ОКП СИП-2 3553321100
Срок службы не менее 40 лет
Гарантийный срок эксплуатации кабеля 3 года
Температура окружающей среды при эксплуатации кабеля от -60 °С до 50 °С
Минимальная температура прокладки кабеля -20 °С
- Допустимые температуры нагрева токопроводящих жил кабеля:
Длительно-допустимая 90 °С
В режиме перегрузки 130 °С
Предельная при коротком замыкании 250 °С
Расшифровка СИП-4 4х25
4
-количество основных жил
25
-площадь поперечного сечения основных жил, мм2
СИПг-4 4х25 - самонесущие изолированные провода должны выдерживать на образцах испытание переменным напряжением 10 кв частотой 50 Гц в течение не менее 30 мин после выдержки в воде при температуре (20±10) °С не менее 24 ч.
СИПн-4 4х25 - провода с индексом "н" не должны распространять горение и образовывать при горении горящие капельки/частицы
Маркировка СИП-4 4х25Основные токопроводящие жилы у СИП-4 4х25 должны иметь цветовое или цифровое отличительное обозначение, реже в виде продольно выпрессованных рельефных полос на изоляции, нанесенных тиснением. |
 |

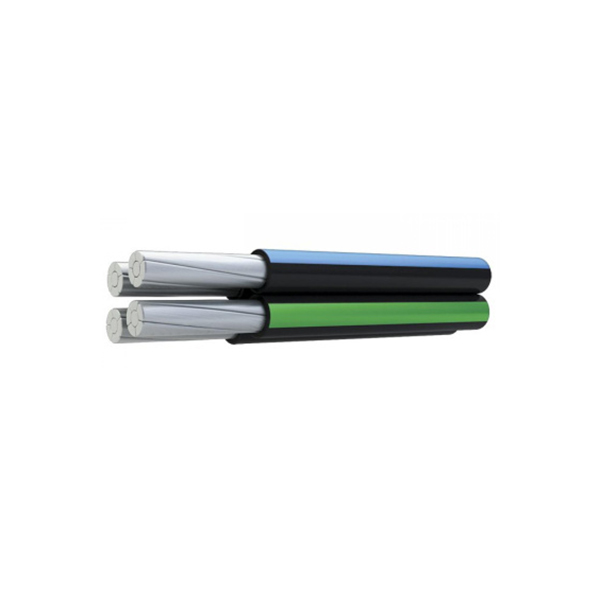

Конструкция СИП-4 4х25
-
А. Основная жила
1. Три алюминиевых основных, токопроводящих жилы с изоляцией из светостабилизированного сшитого полиэтилена.Площадь поперечного сечения жилы 25мм2
Минимальное число проволок (круглая) жила 7шт
Диаметр проволоки 2,23мм
Наружный диаметр жилы от 5,70 до 6,10мм
Масса алюминия в 1 метре жилы 0,28кг
2. Изоляция из светостабилизированного сшитого полиэтилена
Номинальная толщина изоляции 1,30мм
Минимальная толщина изоляции 1,07мм
Сопротивление изоляции 10,00МОм
-
Скрутка
Жилы должны быть скручены с правым направлением, с шагом в 45 мм
Применение СИП-4 4х25
Провод СИП-4 предназначен для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха типов 2 и 3 по ГОСТ 15150, в том числе на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков.
ГОСТ СИП-4 4х25
|
ГОСТ 31946-2012 действующий |
«Провода самонесущие изолированные и защищенные для воздушных линий электропередачи» |
|
