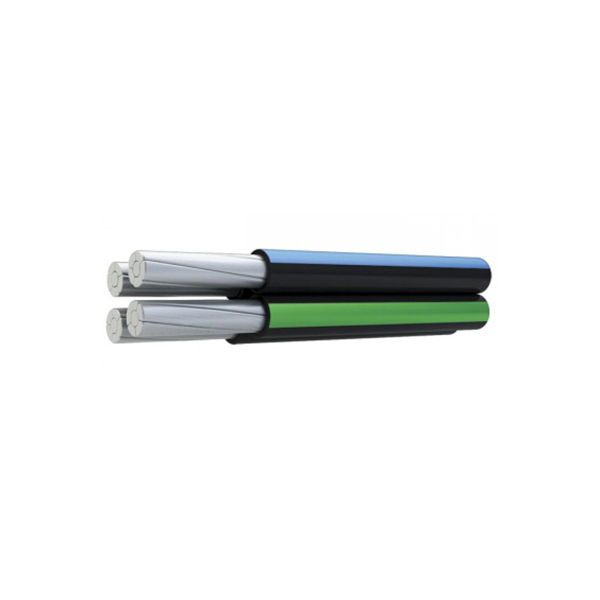

Провод СИП-4 4х95
Хит
Артикул:
4х95
Провод СИП-4 4х95 ГОСТ 31946-2012
Подробнее
469.50 ₽/м
Наличие на складе: 582 м
Нашли дешевле?
-
+
В корзину
Купить в 1 клик
Уважаемые покупатели.
Обращаем Ваше внимание, что размещенная на данном сайте справочная информация о товарах не является офертой, наличие и стоимость необходимо уточнить у менеджеров ООО "Уральская Кабельная Компания", которые с удовольствием помогут Вам в оформлении заказа.
Обращаем Ваше внимание, что размещенная на данном сайте справочная информация о товарах не является офертой, наличие и стоимость необходимо уточнить у менеджеров ООО "Уральская Кабельная Компания", которые с удовольствием помогут Вам в оформлении заказа.
Описание
Провод СИП-4 4х95 ГОСТ 31946-2012
-
Технические характеристики СИП-4 4*95
Вес провода СИП-4 4х95
Теоретический вес 1 километра СИП-4 4х95: 1278,00 кг
Масса алюминия в 1 метре провода 1,03 кг.
Диаметр провода СИП-4 4х95
Наружный диаметр провода СИП-4 4х95: 35,7 мм
Размеры провода учитываются при расчёте и правильном подборе проводонесущих систем.
Электрические характеристики СИП-4 4х95
-
Номинальное переменное напряжение 1кВ
Номинальная частота 50Гц
Основная жила
Электрическое сопротивление 1 км жилы постоянному току 0,32Ом/км
Активное сопротивление при температуре жилы 90 °С 0,411Ом/км
-
Мощность СИП-4 4х95
Основная жиланапряжение 220В 66,00кВт
напряжение 380В 197,00кВт
-
Токовая нагрузка СИП-4 4х95
Длительно-допустимые токовые нагрузки
Допустимые токи нагрузки проводов рассчитаны при температуре окружающей среды 25 °С, скорости ветра 6 м/с и интенсивности солнечной радиации 1000 Вт/мВ нормальном режиме работы при 100% коэффициенте нагрузкиОсновная жила300 Ампер
Ток короткого замыкания СИП-4 4х95
Допустимый ток односекундного короткого замыкания СИП-4 4х95:8,8 кА (килоампер)
Общие технические характеристики СИП-4 4х95
-
Минимально допустимый радиус изгиба при прокладке 357мм
Строительная длина 300 метров
Код ОКП СИП-2 3553320900
Срок службы не менее 40 лет
Гарантийный срок эксплуатации кабеля 3 года
Температура окружающей среды при эксплуатации кабеля от -60 °С до 50 °С
Минимальная температура прокладки кабеля -20 °С
- Допустимые температуры нагрева токопроводящих жил кабеля:
Длительно-допустимая 90 °С
В режиме перегрузки 130 °С
Предельная при коротком замыкании 250 °С
Расшифровка СИП-4 4х95
С
- самонесущий
И
- изолированный
П
- провод
4
- тип конструктивного исполнения
4
-количество основных жил
95
-площадь поперечного сечения основных жил, мм2
СИПг-4 4х95 - самонесущие изолированные провода должны выдерживать на образцах испытание переменным напряжением 10 кв частотой 50 Гц в течение не менее 30 мин после выдержки в воде при температуре (20±10) °С не менее 24 ч.
СИПн-4 4х95 - провода с индексом "н" не должны распространять горение и образовывать при горении горящие капельки/частицы
Маркировка СИП-4 4х95Основные токопроводящие жилы у СИП-4 4х95 должны иметь цветовое или цифровое отличительное обозначение, реже в виде продольно выпрессованных рельефных полос на изоляции, нанесенных тиснением. |
 |
Конструкция СИП-4 4х95
-
А. Основная жила
1. Три алюминиевых основных, токопроводящих жилы с изоляцией из светостабилизированного сшитого полиэтилена.Площадь поперечного сечения жилы 95мм2
Минимальное число проволок (круглая) жила 7шт
Диаметр проволоки 4,45мм
Наружный диаметр жилы от 11,00 до 12,00мм
Масса алюминия в 1 метре жилы 1,03кг
2. Изоляция из светостабилизированного сшитого полиэтилена
Номинальная толщина изоляции 1,70мм
Минимальная толщина изоляции 1,43мм
Сопротивление изоляции 10,00МОм
-
Скрутка
Жилы должны быть скручены с правым направлением, с шагом в 45 мм
Применение СИП-4 4х95
Провод СИП-4 предназначен для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха типов 2 и 3 по ГОСТ 15150, в том числе на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков.
ГОСТ СИП-4 4х95
| ГОСТ 31946-2012
действующий |
«Провода самонесущие изолированные и защищенные для воздушных линий электропередачи» |
|
