Кабель АВВГнг(А)-LS 1х120 МК 1кВ
FR - огнестойкий (fire resistant)
LTx - низкая токсичность продуктов горения (low toxic)
АВВГнг(А)-LS 1х120 МК 1кВ — надежное решение для электросетей
Кабель АВВГнг(А)-LS 1х120 предназначен для передачи электрической энергии в стационарных установках с напряжением до 1000 Вольт переменного тока частотой до 60 Гц.
Основные характеристики:
- Материал изоляции: поливинилхлорид пониженной горючести (LS), обеспечивающий повышенную пожаробезопасность;
- Количество жил: одна жила сечением 120 мм²;
- Номинальное напряжение: 1 кВ;
- Температурный режим эксплуатации: от −50 °C до +50 °C;
- Минимальный радиус изгиба: 10 диаметров кабеля.
Преимущества:
Кабель АВВГнг(А)-LS обладает рядом преимуществ, среди которых:
- Высокая стойкость к воспламенению и распространению пламени благодаря использованию материалов пониженной горючести;
- Устойчивость к воздействию ультрафиолетового излучения и агрессивной окружающей среды;
- Долговечность и надежность эксплуатации даже в сложных условиях;
- Простота монтажа и подключения благодаря гибкости и удобству работы с кабелем.
Области применения:
Кабель АВВГнг(А)-LS широко используется в различных отраслях промышленности и строительства, включая:
- Электроснабжение жилых домов и административных зданий;
- Монтаж промышленных электроустановок и оборудования;
- Создание распределительных сетей и систем освещения.
Выбирайте кабель АВВГнг(А)-LS для обеспечения безопасности и надежности вашего объекта!
Расшифровка
алюминиевая жила
изоляция из ПВХ пластиката пониженной пожароопасности
оболочка из ПВХ пластиката пониженной пожароопасности
защитный покров отсутствует («голый»)
категория пожароопасности A
пониженное дымо- и газовыделение (low smoke)
1 жила
номинальное сечение жилы 120 мм2
номинальное напряжение 1 кВ

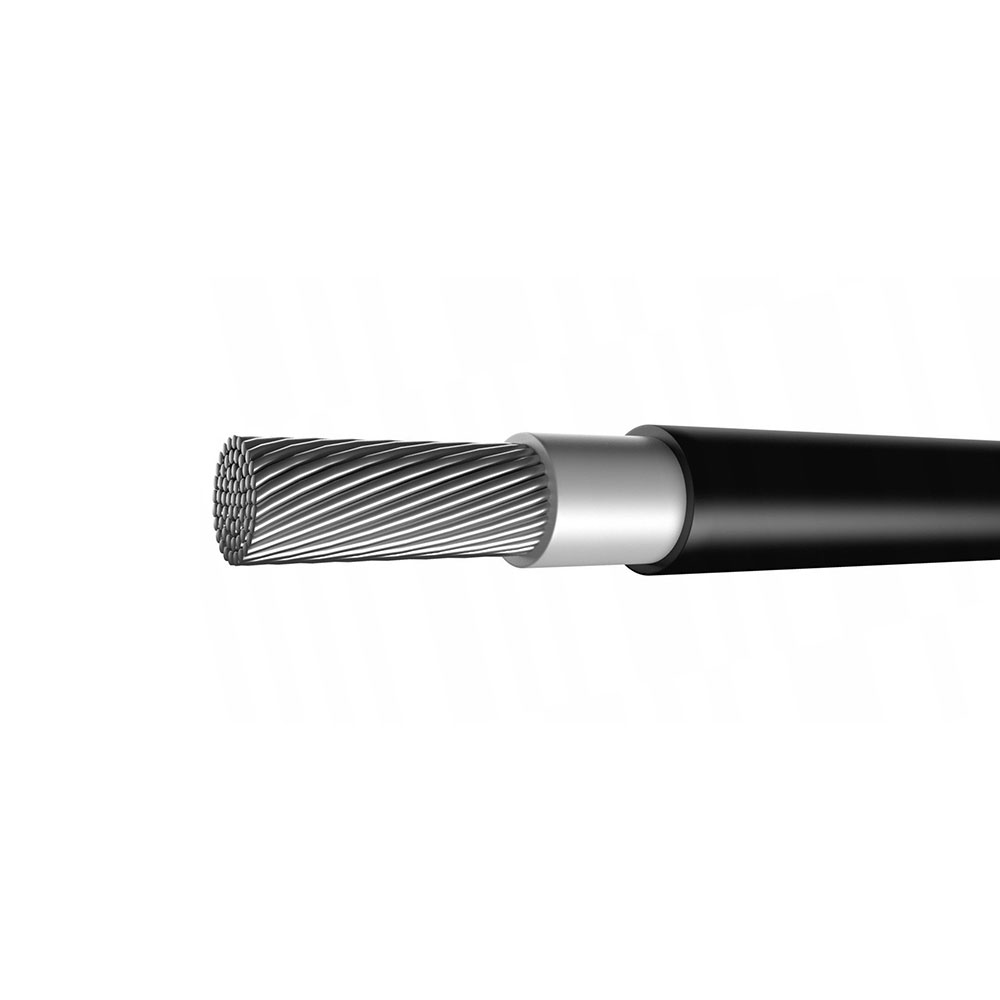

Конструкция
1. Одна однопроволочная или многопроволочная круглая уплотнённая токопроводящая алюминиевая жила номинальным сечением 120 мм2, соответствующая 1 или 2 классу по ГОСТ 22483-2021. 2. Изоляция жилы из ПВХ пластиката пониженной пожароопасности номинальной толщиной 1,6 мм. 3. Поясная изоляция из ПВХ пластиката пониженной пожароопасности номинальной толщиной 1,0 мм. 4. Оболочка из ПВХ пластиката пониженной пожароопасности, соответствующая категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,7 мм.
Технические характеристики
| Номинальное переменное напряжение | 1 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 3,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 мин |
| Длительно допустимая токовая нагрузка | 253 А на воздухе, 252 А в земле |
| Допустимый ток односекундного КЗ | 8,66 кА |
| Сопротивление изоляции при 20 °C | не менее 3,7 МОм·км |
| Строительная длина | по заказу потребителя |
| Допустимая температура нагрева жил | 70 °C |
| Максимальная температура нагрева жил | 90 °C при перегрузке, 160 °C при токе КЗ |
| Минимальный радиус изгиба | 10 наружных диаметров |
| Диапазон рабочих температур | −50...+50 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Массо-габаритные характеристики
| Расчетная масса (вес) | 627,0 кг/км |
| Наружный диаметр | 19,6 мм |
| Минимальный барабан | — 225 м |
| Макс. длина в бухте | 79 м |
| Калькулятор массы |
