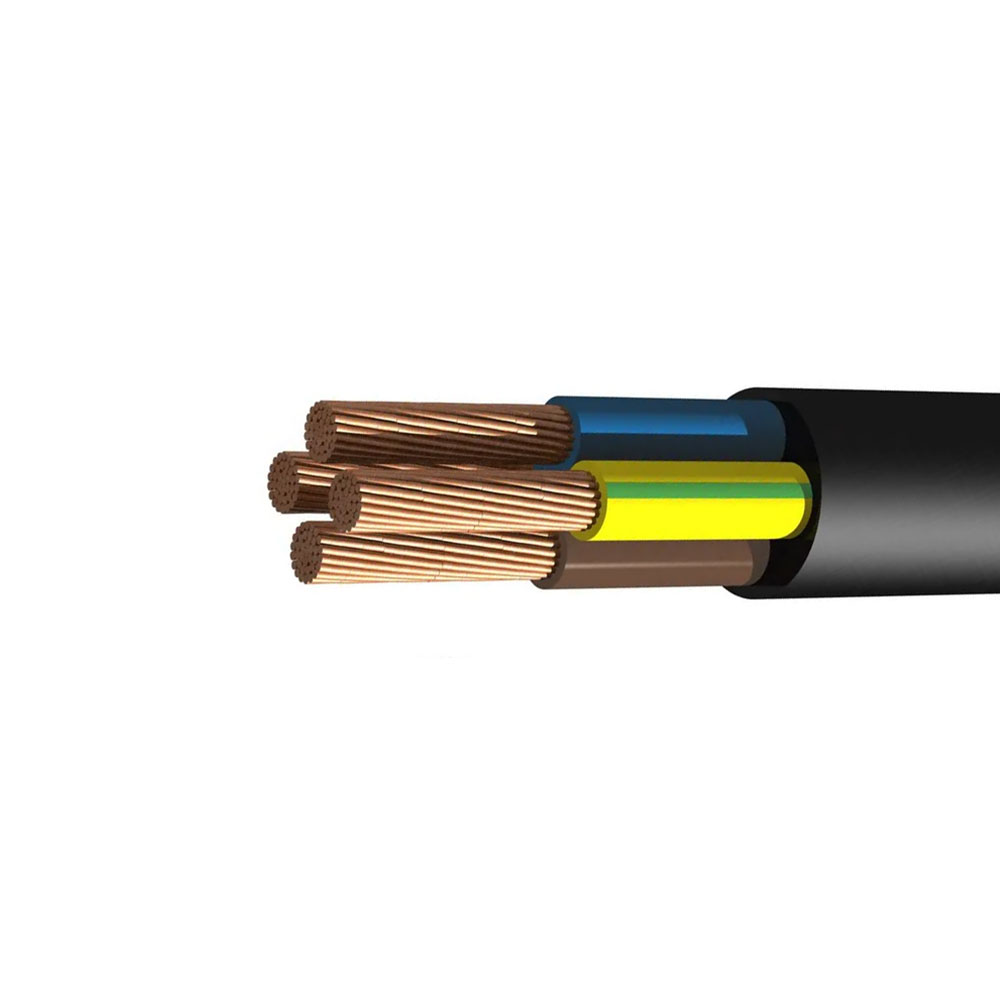

Кабель КГ-ХЛ 3х4+1х2.5
FR - огнестойкий (fire resistant)
LTx - низкая токсичность продуктов горения (low toxic)
Расшифровка
кабель
гибкий
холодостойкое исполнение
3 основные жилы
номинальное сечение жилы 4,0 мм2
1 нулевая жила или жила заземления
номинальное сечение жилы 2,5 мм2
Конструкция
1. Токопроводящие многопроволочные медные жилы, соответствующие 5 классу по ГОСТ 22483-2021:
— три основные жилы номинальным сечением 4,0 мм2;
— нулевая жила или жила заземления номинальным сечением 2,5 мм2. 2. Изоляция из холодостойкой резины номинальной толщиной:
— 1,0 мм у основных жил;
— 0,9 мм у нулевой жилы или жилы заземления. Возможно наложение на токопроводящую жилу синтетической плёнки для предотвращения прилипания изоляции. 3. Скрученные жилы покрыты тальком или слоем синтетической плёнки. 4. Однослойная оболочка из холодостойкой резины номинальной толщиной 1,9 мм.
Технические характеристики
| Номинальное переменное напряжение | 660 В частотой до 400 Гц |
| Номинальное постоянное напряжение | 1000 В |
| Испытательное переменное напряжение | 2,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 5 мин |
| Длительно допустимая токовая нагрузка | 50 А |
| Сопротивление изоляции при 20 °C | не менее 50 МОм·км |
| Строительная длина | не менее 150 м |
| Маломеры в партии | не более 20% кусками от 20 м |
| Допустимая температура нагрева жил | 75 °C |
| Минимальный радиус изгиба | 8 наружных диаметров |
| Диапазон рабочих температур | −60...+50 °C |
| Срок службы | не менее 4 лет с даты изготовления |
Массо-габаритные характеристики
| Расчетная масса (вес) | 400,0 кг/км |
| Наружный диаметр | 15,5 мм |
| Минимальный барабан | — 200 м |
| Макс. длина в бухте | 125 м |
| Калькулятор массы |
