Кабель ППГнг(А)-FRHF 2х1.5 ОК 0.66кВ
FR - огнестойкий (fire resistant)
LTx - низкая токсичность продуктов горения (low toxic)
Расшифровка
медная жила
изоляция из полимерной композиции, не содержащей галогенов
оболочка из полимерной композиции, не содержащей галогенов
защитный покров отсутствует («голый»)
категория пожароопасности A
огнестойкий (fire resistant)
изоляция и оболочка не содержат галогенов (halogen free)
2 жилы
номинальное сечение жилы 1,5 мм2

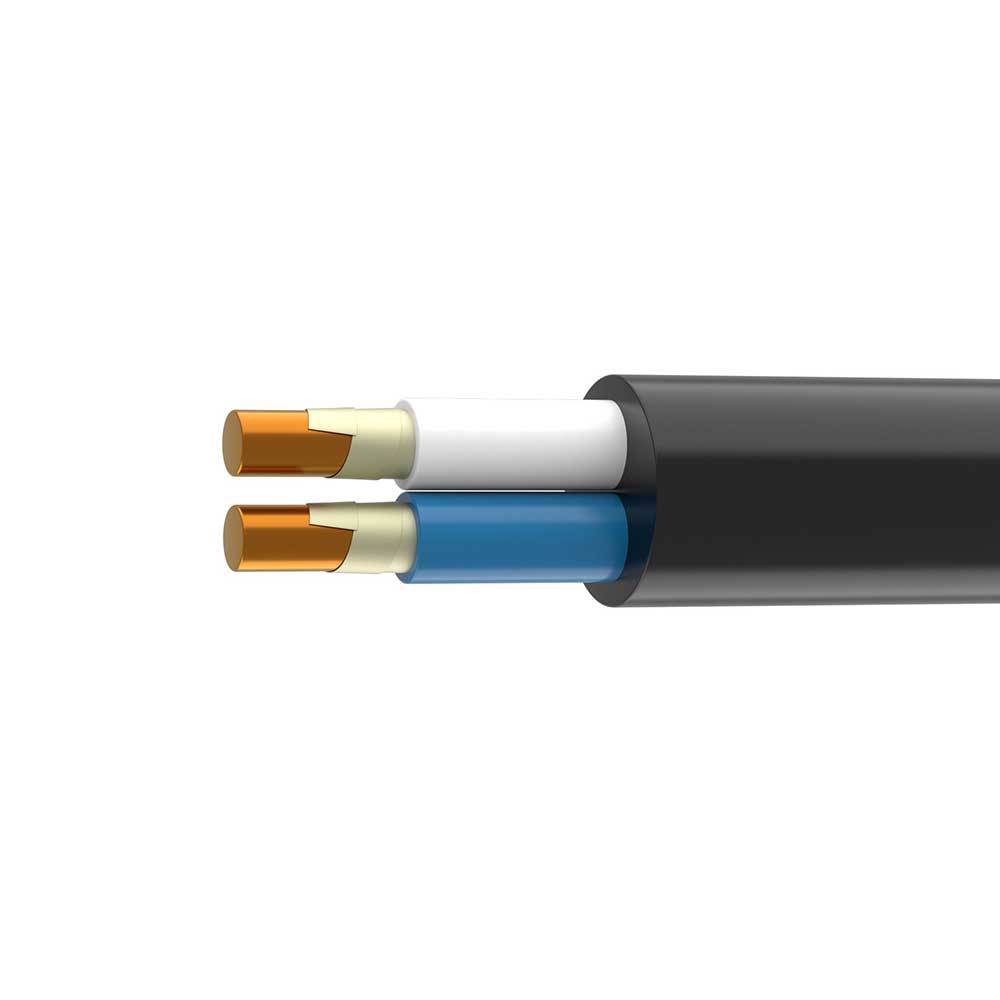

Конструкция
1. Две однопроволочные круглые токопроводящие медные жилы номинальным сечением 1,5 мм2, соответствующие 1 классу по ГОСТ 22483-2021. 2. Термический барьер в виде обмотки с перекрытием не менее 40% из двух слюдосодержащих лент номинальной толщиной 0,14 мм. 3. Изоляция жилы из полимерной композиции, не содержащей галогенов, номинальной толщиной 0,6 мм. 4. Заполнение внутренних и наружных промежутков между скрученными изолированными жилами многожильных кабелей. 5. Поясная изоляция из полимерной композиции, не содержащей галогенов, номинальной толщиной 1,0 мм. 6. Разделительный слой в виде обмотки с перекрытием не менее 30% из стеклоленты или слюдосодержащей ленты номинальной толщиной 0,2 мм. 7. Оболочка из полимерной композиции, не содержащей галогенов, соответствующая категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,8 мм.
Технические характеристики
| Номинальное переменное напряжение | 0,66 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 3 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 мин |
| Длительно допустимая токовая нагрузка | 21 А на воздухе, 27 А в земле |
| Допустимый ток односекундного КЗ | 0,17 кА |
| Сопротивление изоляции при 20 °C | не менее 12,3 МОм·км |
| Строительная длина | по заказу потребителя |
| Допустимая температура нагрева жил | 70 °C |
| Максимальная температура нагрева жил | 90 °C при перегрузке, 250 °C при токе КЗ |
| Минимальный радиус изгиба | 7,5 наружных диаметров |
| Диапазон рабочих температур | −50...+50 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Массо-габаритные характеристики
| Расчетная масса (вес) | 261,0 кг/км |
| Наружный диаметр | 13,2 мм |
| Минимальный барабан | — 265 м |
| Макс. длина в бухте | 191 м |
| Калькулятор массы |
FR - огнестойкий (fire resistant)
LTx - низкая токсичность продуктов горения (low toxic)
