Кабель ППГнг(А)-FRHF 5х120 МС 1кВ
FR - огнестойкий (fire resistant)
LTx - низкая токсичность продуктов горения (low toxic)
Расшифровка
медная жила
изоляция из полимерной композиции, не содержащей галогенов
оболочка из полимерной композиции, не содержащей галогенов
защитный покров отсутствует («голый»)
категория пожароопасности A
огнестойкий (fire resistant)
изоляция и оболочка не содержат галогенов (halogen free)
5 жил
номинальное сечение жилы 120 мм2
номинальное напряжение 1 кВ

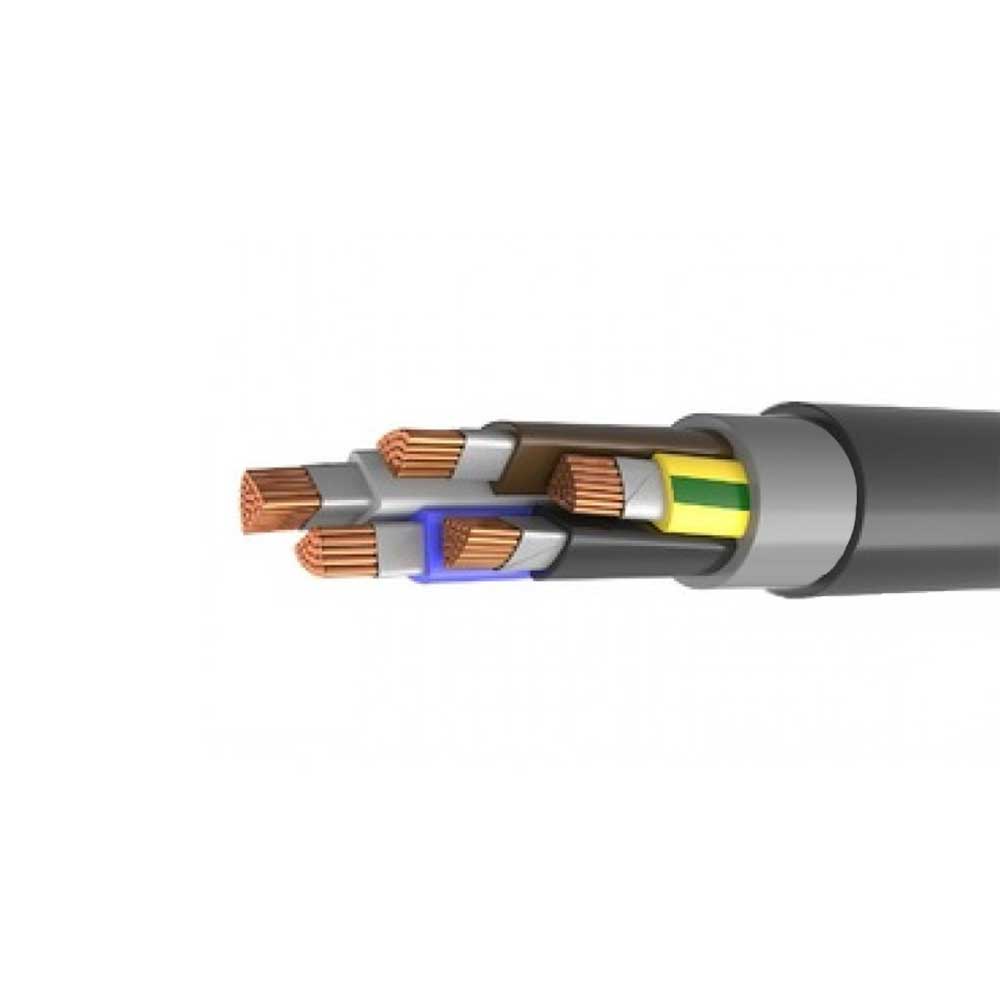

Конструкция
1. Пять многопроволочных секторных токопроводящих медных жил номинальным сечением 120 мм2, соответствующих 2 классу по ГОСТ 22483-2021. 2. Термический барьер в виде обмотки с перекрытием не менее 40% из двух слюдосодержащих лент номинальной толщиной 0,14 мм. 3. Изоляция жилы из полимерной композиции, не содержащей галогенов, номинальной толщиной 1,6 мм. 4. Заполнение внутренних и наружных промежутков между скрученными изолированными жилами многожильных кабелей. 5. Поясная изоляция из полимерной композиции, не содержащей галогенов, номинальной толщиной 1,4 мм. 6. Разделительный слой в виде обмотки с перекрытием не менее 30% из стеклоленты или слюдосодержащей ленты номинальной толщиной 0,2 мм. 7. Оболочка из полимерной композиции, не содержащей галогенов, соответствующая категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 2,3 мм.
Технические характеристики
| Номинальное переменное напряжение | 1 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 3,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 мин |
| Длительно допустимая токовая нагрузка | 280 А на воздухе, 294 А в земле |
| Допустимый ток односекундного КЗ | 13,21 кА |
| Сопротивление изоляции при 20 °C | не менее 3,7 МОм·км |
| Строительная длина | по заказу потребителя |
| Допустимая температура нагрева жил | 70 °C |
| Максимальная температура нагрева жил | 90 °C при перегрузке, 250 °C при токе КЗ |
| Минимальный радиус изгиба | 7,5 наружных диаметров |
| Диапазон рабочих температур | −50...+50 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Массо-габаритные характеристики
| Расчетная масса (вес) | 7 439,0 кг/км |
| Наружный диаметр | 49,1 мм |
| Минимальный барабан | — 140 м |
| Макс. длина в бухте | 6 м |
| Калькулятор массы |
