Главная проблема монтажа СИП-4 крупных сечений: поддерживающих (промежуточных) зажимов на 4×150, 4×185 и 4×240 не существует в природе. Максимум, что выпускают производители для поддерживающих зажимов СИП-4 — это 4×120 мм².
Как же быть, если нужно проложить магистральную линию из СИП-4 4×240 по десятку промежуточных опор? Ответ один — использовать анкерные зажимы на всех опорах, включая промежуточные.
Анкерный зажим вместо поддерживающего: почему это нормально
На промежуточных опорах традиционно применяют поддерживающие зажимы (подвесы), которые дают проводу минимальную свободу продольного смещения при температурных колебаниях. Но для СИП-4 сечением 150–240 мм² вес и натяжение провода настолько велики, что ни один серийный поддерживающий зажим не рассчитан на такую нагрузку.
Решение: анкерные зажимы с разрушающей нагрузкой 40 кН — они жёстко фиксируют провод на каждой опоре, принимая на себя все механические нагрузки.
✅ Практика подтверждает: использование анкерных зажимов на промежуточных опорах для крупных сечений СИП-4 — стандартное и технически грамотное решение.
Какая модель подходит для промежуточных опор?
После ухода с рынка PA 450/240 (УКК) остаётся один безальтернативный вариант для СИП-4 4×240 на промежуточных опорах:
PA 450/120 (ТЭСЛА) — анкерный зажим на все типы опор
Этот зажим прошёл реальное тестирование с проводом СИП-4 4×240, о чём компания мы подробно рассказали в своём обзоре.
| Параметр | Значение |
|---|---|
| Производитель | ТЭСЛА |
| Разрушающая нагрузка | 40 кН |
| Диапазон сечений | 4×95…4×240 мм² |
| Типы опор | Концевые, угловые, промежуточные ✅ |
| Крепление к опоре | Крюк (CF-16 / CS-16) |
| Материал корпуса | Сталь горячего цинкования |
| Вставки | Диэлектрический композит |
| Вес | ~1 кг |

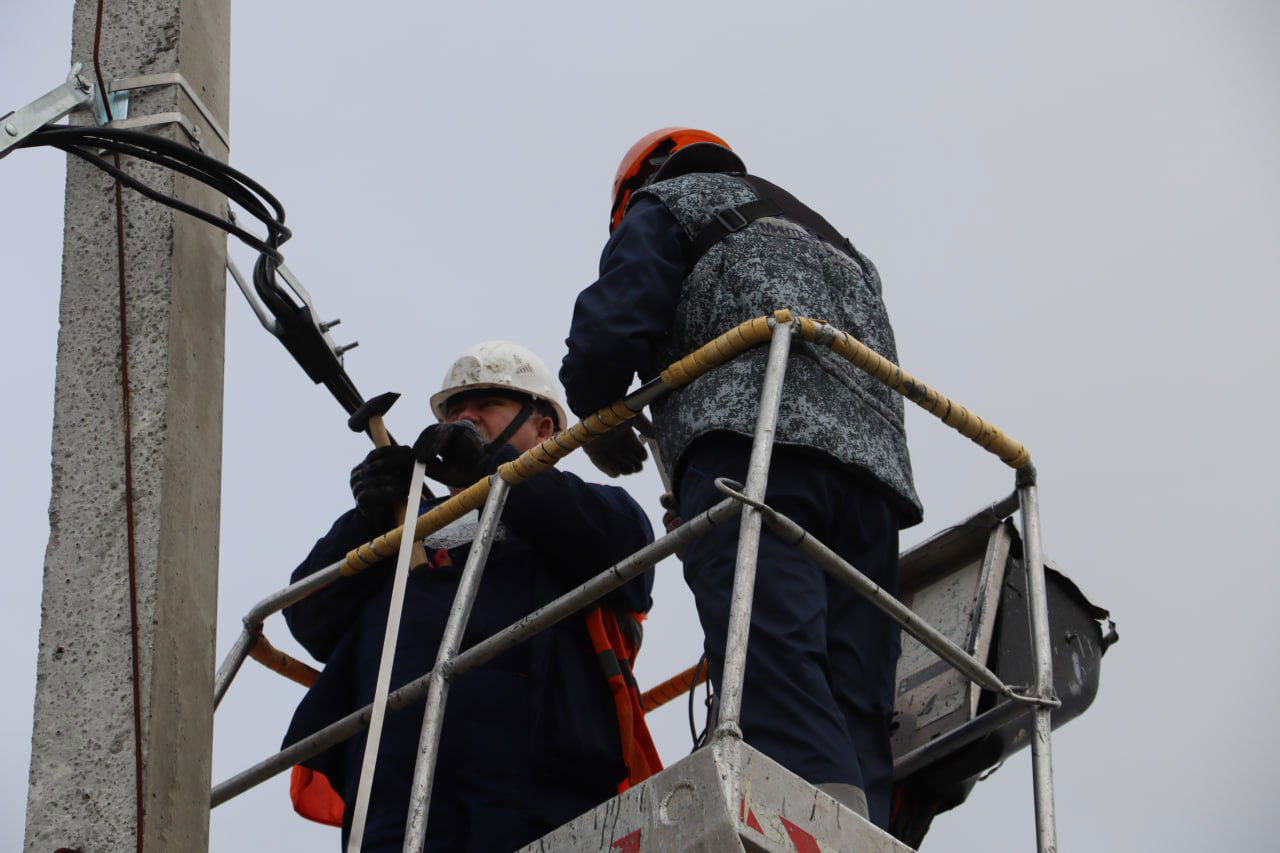

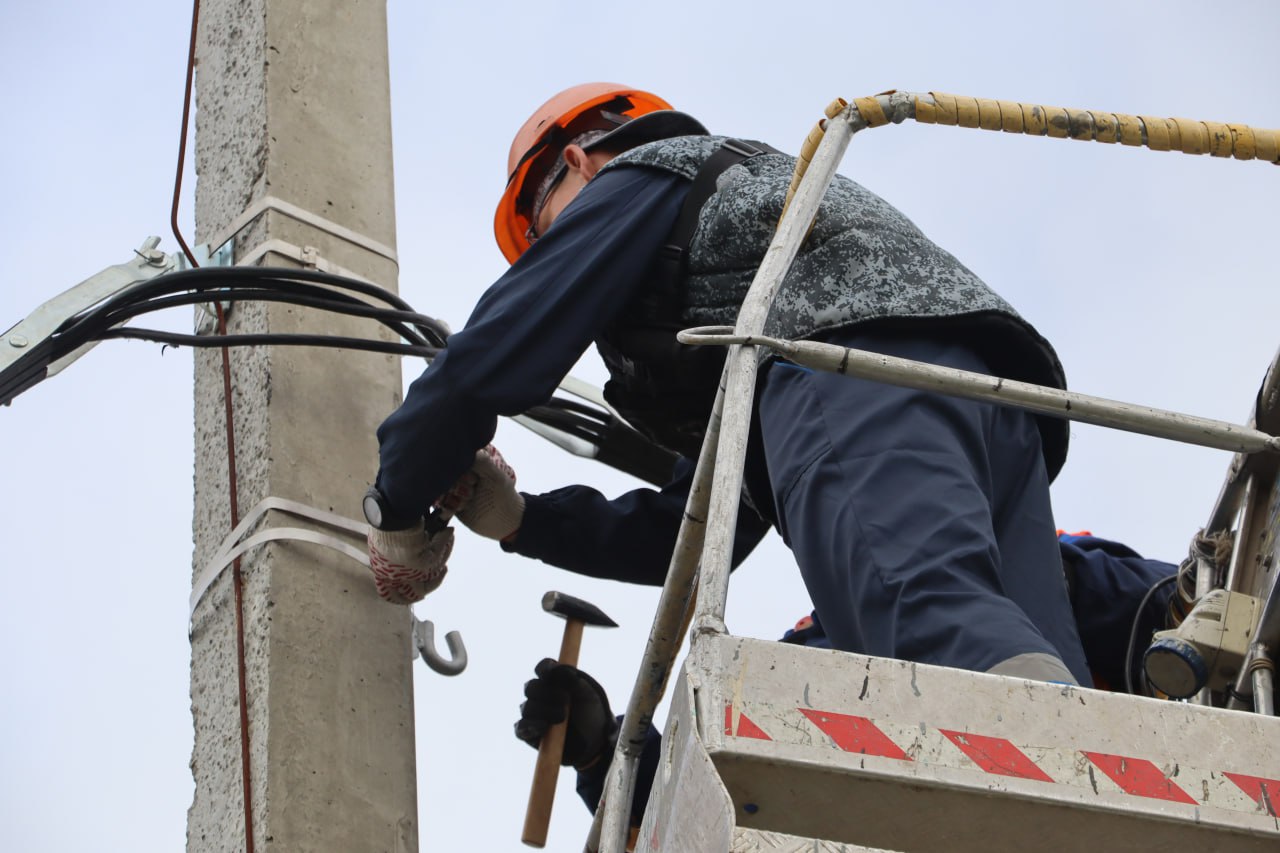

Как это работает на промежуточной опоре — пошагово

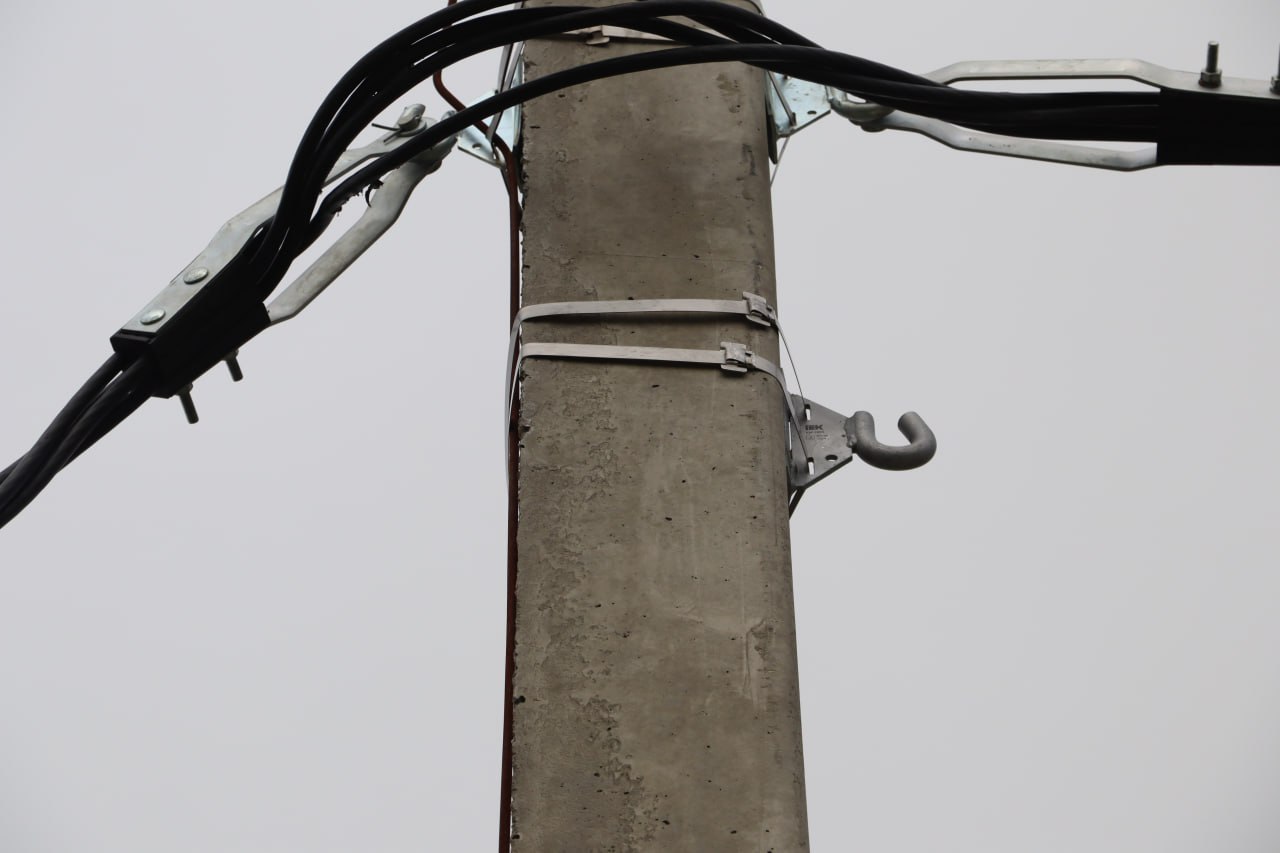

- На опоре устанавливается крюк CS-16 или CF-16 (для бетонных/деревянных опор) либо анкерный кронштейн (для металлических/фасадных).
- Зажим PA 450/120 (ТЭСЛА) навешивается на крюк через монтажную петлю.
- Четыре жилы СИП-4 укладываются в диэлектрические вставки строго параллельно — без перекруток.
- Болты затягиваются ключом на 17 (момент до 40 Н·м).
- Провод жёстко фиксируется — ни продольного смещения, ни провисания.
⚠️ Важный нюанс для промежуточных опор: при жёсткой фиксации провода на каждой опоре необходимо компенсировать температурное расширение на концевых участках линии — для этого оставляйте температурный запас при натяжении провода между анкерами.
Сводная таблица: что ставить на промежуточную опору
| Сечение СИП-4 | Что обычно ставят | Реальность | Рекомендация для промежуточной опоры |
|---|---|---|---|
| 4×150 мм² | Поддерживающий зажим | Не существует для этого сечения | PA-4x(95-185) или PA 450/120 (ТЭСЛА) |
| 4×185 мм² | Поддерживающий зажим | Не существует для этого сечения | PA-4x(95-185) или PA 450/120 (ТЭСЛА) |
| 4×240 мм² | Поддерживающий зажим | Не существует для этого сечения | PA 450/120 (ТЭСЛА) ✅ |
Часто задаваемые вопросы (FAQ)
Вопрос: Почему нельзя найти поддерживающий зажим для СИП-4 4×240?
Ответ: Поддерживающие зажимы рассчитаны на нагрузку до 7–10 кН. СИП-4 4×240 весит ~1,3 кг/м и при пролёте 40 м создаёт нагрузку, значительно превышающую возможности любого поддерживающего зажима. Поэтому на всех опорах — и концевых, и промежуточных — используются анкерные зажимы на 40 кН.
Вопрос: Не повредит ли жёсткая фиксация на промежуточных опорах провод при перепадах температур?
Ответ: При правильном монтаже с соблюдением стрел провеса и температурных запасов — нет. Для СИП-4 крупных сечений это стандартная и безопасная практика.
Вопрос: PA 450/120 (ТЭСЛА) подходит для промежуточной опоры так же хорошо, как для концевой?
Ответ: Да. Конструкция зажима позволяет крепить его на любой тип опоры. На промежуточных опорах он выполняет ту же функцию — надёжную фиксацию провода — но без функции продольного скольжения, которая в поддерживающих зажимах и так недоступна для сечений 150+.
Вопрос: Какой крюк нужен под PA 450/120 (ТЭСЛА) на промежуточной опоре?
Ответ: CS-16 для стандартных нагрузок или CF-16 для усиленных. Петля зажима совместима с обоими крюками.
Вопрос: PA-4x(95-185) тоже подходит для промежуточных опор?
Ответ: Да, PA-4x(95-185) также можно использовать на промежуточных опорах для СИП-4 4×150 и 4×185. Но для 4×240 — только PA 450/120 (ТЭСЛА), так как он официально протестирован под это сечение (подробный обзор).
Заключение
Для промежуточных опор ВЛ из СИП-4 сечением 4×150, 4×185 и 4×240 мм² нет альтернативы анкерным зажимам — поддерживающие зажимы для таких сечений не выпускаются.
- Для 4×150 и 4×185 на промежуточных опорах — PA-4x(95-185) или PA 450/120 (ТЭСЛА).
- Для 4×240 на промежуточных опорах — только PA 450/120 (ТЭСЛА).
Это технически обоснованное, надёжное и проверенное решение, которое уже применяется на реальных объектах. Полный разбор конструкции и тестирования PA 450/120 (ТЭСЛА) с проводом 4×240 — в обзоре на сайте ТРЭЙДСИП.
