Типовой проект 12.020 — это альбом одноцепных и двухцепных железобетонных опор для воздушных линий электропередачи с защищёнными проводами (ВЛЗ) напряжением 6–20 кВ с проводами СИП-3. Проект разработан с применением линейной арматуры производства ООО «ТД-ВЛИ-КОМПЛЕКТ» (ныне ООО "АРМАТЕХ") и устройств защиты от грозовых перенапряжений ОАО «НПО Стример».
Всего в проекте 6 марок опор на базе стойки СВ105-5 и СВ110-5.
Номенклатура опор по типовому проекту 12.020
| Марка | Тип | Назначение | Стойка | Обозначение |
|---|---|---|---|---|
| Пж20-1 | Промежуточная одноцепная | Прямые участки трассы | СВ105-5 | 12.020-02 |
| Аж20-1 | Анкерная (концевая) одноцепная | Концевые и анкерные пролёты | СВ105-5 | 12.020-03 |
| УАж20-1 | Угловая анкерная одноцепная | Углы поворота до 90° | СВ105-5 | 12.020-04 |
| Пж20-2 | Промежуточная двухцепная | Прямые участки трассы | СВ110-5 | 12.020-05 |
| Аж20-2 | Анкерная (концевая) двухцепная | Концевые и анкерные пролёты | СВ110-5 | 12.020-06 |
| УАж20-2 | Угловая анкерная двухцепная | Углы поворота до 60° | СВ110-5 | 12.020-07 |
Состав опор серии 1 (Пж20-1, Аж20-1, УАж20-1)
Все опоры серии 1 монтируются на стойке СВ105-5.

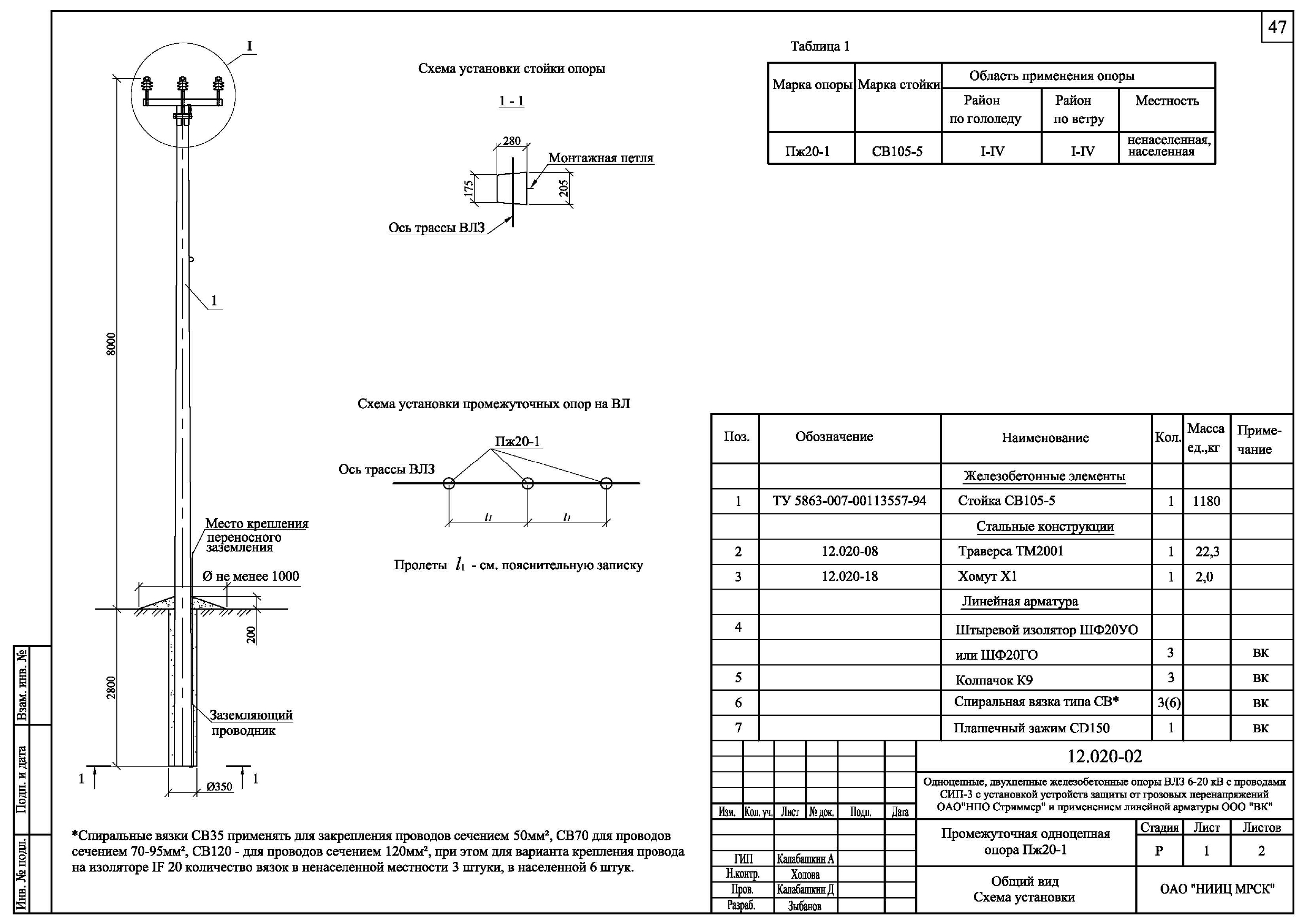

Пж20-1 Промежуточная опора 12.020-02
Назначение: прямые участки ВЛ 6–20 кВ, воспринимает вертикальные нагрузки от проводов.
| Компонент | Обозначение | Кол-во |
|---|---|---|
| Стойка | СВ105-5 | 1 |
| Траверса | ТМ-2001 | 1 |
| Хомут крепления траверсы | Х-1 | 1 |
| Изолятор штыревой | ШФ-20г1 / ПШИ-20 | 3 |
| Колпачок | К-9 | 3 |
| Вязка спиральная | СВ | 3 |
| Зажим плашечный | CD 150 | 1 |
Аж20-1 — Анкерная (концевая) опора 12.020-03
Назначение: концевые и анкерные пролёты.
| Компонент | Обозначение | Кол-во |
|---|---|---|
| Стойка | СВ105-5 | 2 |
| Плита | ПМ1 | 2 |
| Крепление подкоса | У-1 | 1 |
| Траверса | ТМ-2002 | 1 |
| Траверса | ТМ-2003 | 1 |
| Стяжка | СМ-1 | 2 |
| Заземляющий проводник | ЗП1 | 1м |
| Изолятор штыревой | ШФ-20г1 / ПШИ-20 | 1 |
| Колпачок | К-9 | 1 |
| Вязка спиральная | СВ | 2 |
| Подвесной изолятор | SML 70/20 | 6 |
| Анкерный зажим | PAZ3 | 6 |
| Зажим плашечный | CD 150 | 3 |
| Соединитель | UU 7-16 | 6 |
Примечание: анкерная опора отличается усиленным креплением траверсы и стойки для восприятия одностороннего тяжения.
УАж20-1 — Анкерная опора 12.020-04
Назначение: углы поворота с анкерным креплением проводов.
| Компонент | Обозначение | Кол-во |
|---|---|---|
| Стойка | СВ105-5 | 3 |
| Плита | ПМ-1 | 3 |
| Крепление подкоса | У-1 | 2 |
| Траверса | ТМ-2005 | 1 |
| Траверса | ТМ-2005 | 1 |
| Стяжка | СМ-1 | 3 |
| Заземляющий проводник | ЗП1 | 2 |
| Изолятор штыревой | ШФ-20г1 / ПШИ-20 | 3 |
| Колпачок | К-9 | 3 |
| Вязка спиральная | СВ | 6 |
| Подвесной изолятор | SML 70/20Г | 6 |
| Анкерный зажим | PAZ | 6 |
| Зажим плашечный | CD 150 | 3 |
| Соединитель | UU 7-16 | 6 |
Примечание: самая нагруженная опора серии — воспринимает одновременно угловую и анкерную нагрузку.
Состав опор серии 2 (Пж20-2, Аж20-2, УАж20-2)
Все опоры серии 2 монтируются на усиленной стойке СВ110-5.
Пж20-2 Промежуточная опора 12.020-05
Назначение: прямые участки ВЛ 6–20 кВ, воспринимает вертикальные нагрузки от проводов.
| Компонент | Обозначение | Кол-во |
|---|---|---|
| Стойка | СВ110-5 | 1 |
| Траверса | ТМ-2001 | 3 |
| Хомут крепления траверсы | Х-51 | 3 |
| Изолятор штыревой | ШФ-20г1 / ПШИ-20 | 6 |
| Колпачок | К-9 | 6 |
| Вязка спиральная | СВ | 12 |
| Зажим плашечный | CD 150 | 4 |
Аж20-2 — Анкерная (концевая) опора 12.020-06
Назначение: концевые и анкерные пролёты.
| Компонент | Обозначение | Кол-во |
|---|---|---|
| Стойка | СВ110-5 | 2 |
| Плита | ПМ1 | 2 |
| Крепление подкоса | У-51 | 1 |
| Траверса | ТМ-2007 | 3 |
| Хомут крепления траверсы | Х-51 | 3 |
| Стяжка | СМ-1 | 2 |
| Заземляющий проводник | ЗП1 | 1м |
| Вязка спиральная | СВ | 2 |
| Подвесной изолятор | SML 70/20 | 12 |
| Анкерный зажим | PAZ3 | 12 |
| Зажим плашечный | CD 150 | 5 |
| Соединитель | UU 7-16 | 12 |
Примечание: анкерная опора отличается усиленным креплением траверсы и стойки для восприятия одностороннего тяжения.
УАж20-2 — Анкерная опора 12.020-07
Назначение: углы поворота с анкерным креплением проводов.
| Компонент | Обозначение | Кол-во |
|---|---|---|
| Стойка | СВ110-5 | 3 |
| Плита | ПМ-1 | 3 |
| Крепление подкоса | У-51 | 2 |
| Траверса | ТМ-2008 / ТМ-2009 | 1 |
| Траверса | ТМ-2010 | 1 |
| Траверса | ТМ-2011 | 1 |
| Хомут крепления траверсы | Х-51 | 3 |
| Стяжка | СМ-1 | 3 |
| Заземляющий проводник | ЗП1 | 2 |
| Изолятор штыревой | ШФ-20г1 / ПШИ-20 | 12 |
| Колпачок | К-9 | 12 |
| Вязка спиральная | СВ | 12 |
| Подвесной изолятор | SML 70/20Г | 12 |
| Анкерный зажим | PAZ | 12 |
| Зажим плашечный | CD 150 | 10 |
| Соединитель | UU 7-16 | 12 |
Примечание: самая нагруженная опора серии — воспринимает одновременно угловую и анкерную нагрузку.
Итоговая таблица траверс типового проекта 12.020
| Марка траверсы | Обозначение | Применение |
|---|---|---|
| ТМ-2001 | 12.020 | Пж20-1, Пж20-2 |
| ТМ-2002 | 12.020 | Аж20-1 |
| ТМ-2003 | 12.020 | Аж20-1 |
| ТМ-2004 | 12.020 | Аж20-1 |
| ТМ-2005 | 12.020 | УАж20-1 |
| ТМ-2006 | 12.020 | Пж20-2 |
| ТМ-2007 | 12.020 | Аж20-2 |
| ТМ-2008 | 12.020 | УАж20-2 |
| ТМ-2009 | 12.020 | УАж20-2 |
| ТМ-2010 | 12.020 | УАж20-2 |
| ТМ-2011 | 12.020 | УАж20-2 |
Заключение
Типовой проект 12.020 охватывает полную номенклатуру одноцепных железобетонных опор для ВЛ 6–20 кВ с СИП-3 — от простых промежуточных опор для прямых участков до сложных угловых ответвительных анкерных конструкций.
Ключевые выводы:
- 6 марок опор закрывают любые сценарии трассировки ВЛ 6–20 кВ.
- Две серии — 1 (стойка СВ105-5) для стандартных условий и 2 (стойка СВ110-5) для увеличенных пролётов и нагрузок.
- Унификация компонентов — изоляторы, арматура и вспомогательные детали едины для всех марок, что упрощает складской учёт и замену.
- При выборе опоры необходимо учитывать: тип участка (прямой, угол, анкер, ответвление), длину пролёта, ветровой район и сечение проводов.
