ТМ-2001 траверса (НИЛЕД)

Характеристики траверсы ТМ-2001 (12.020)

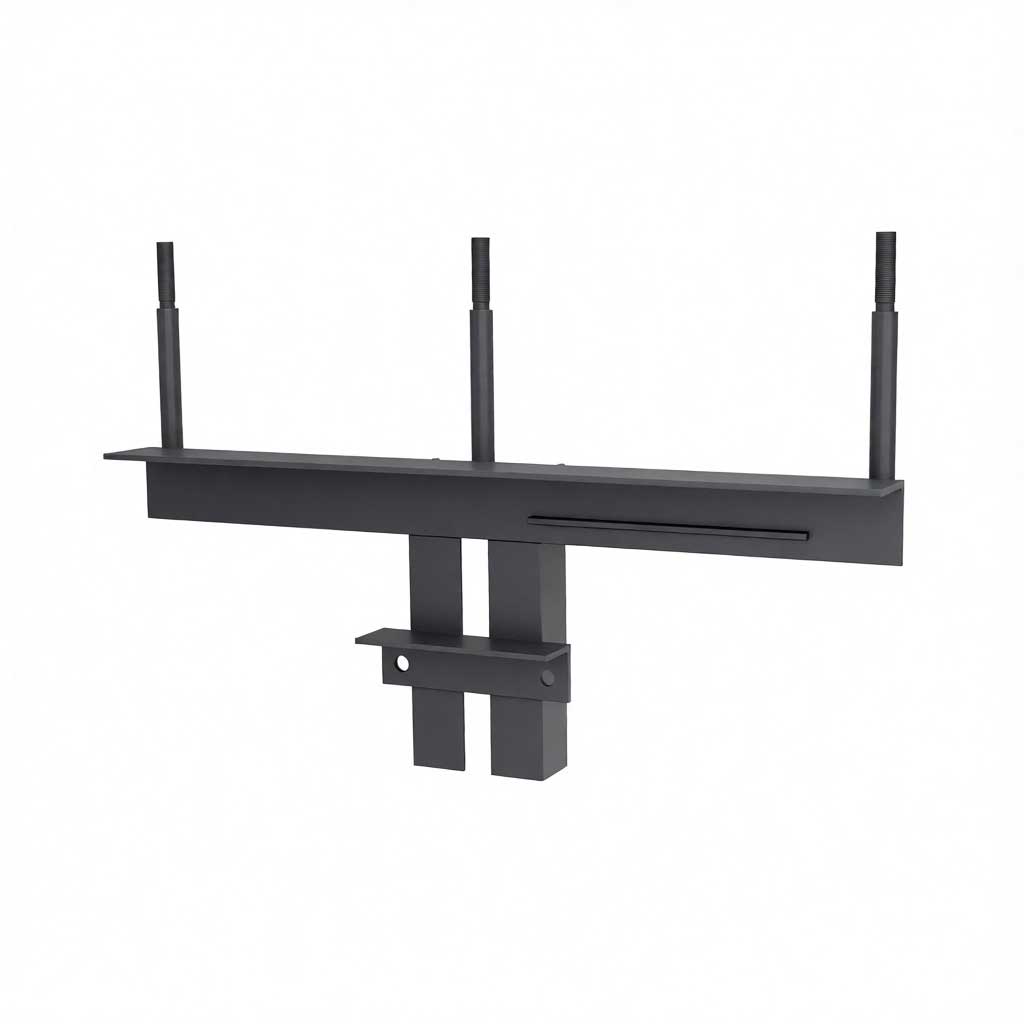

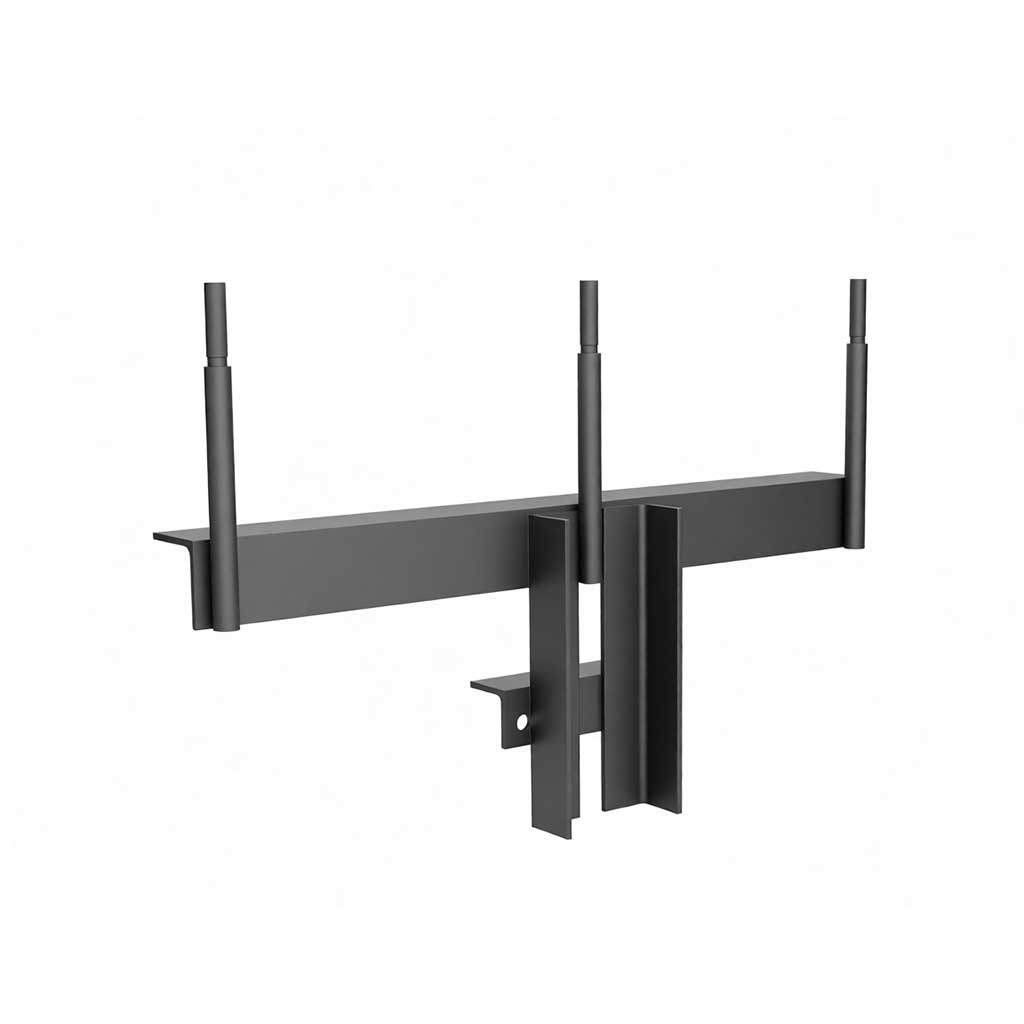

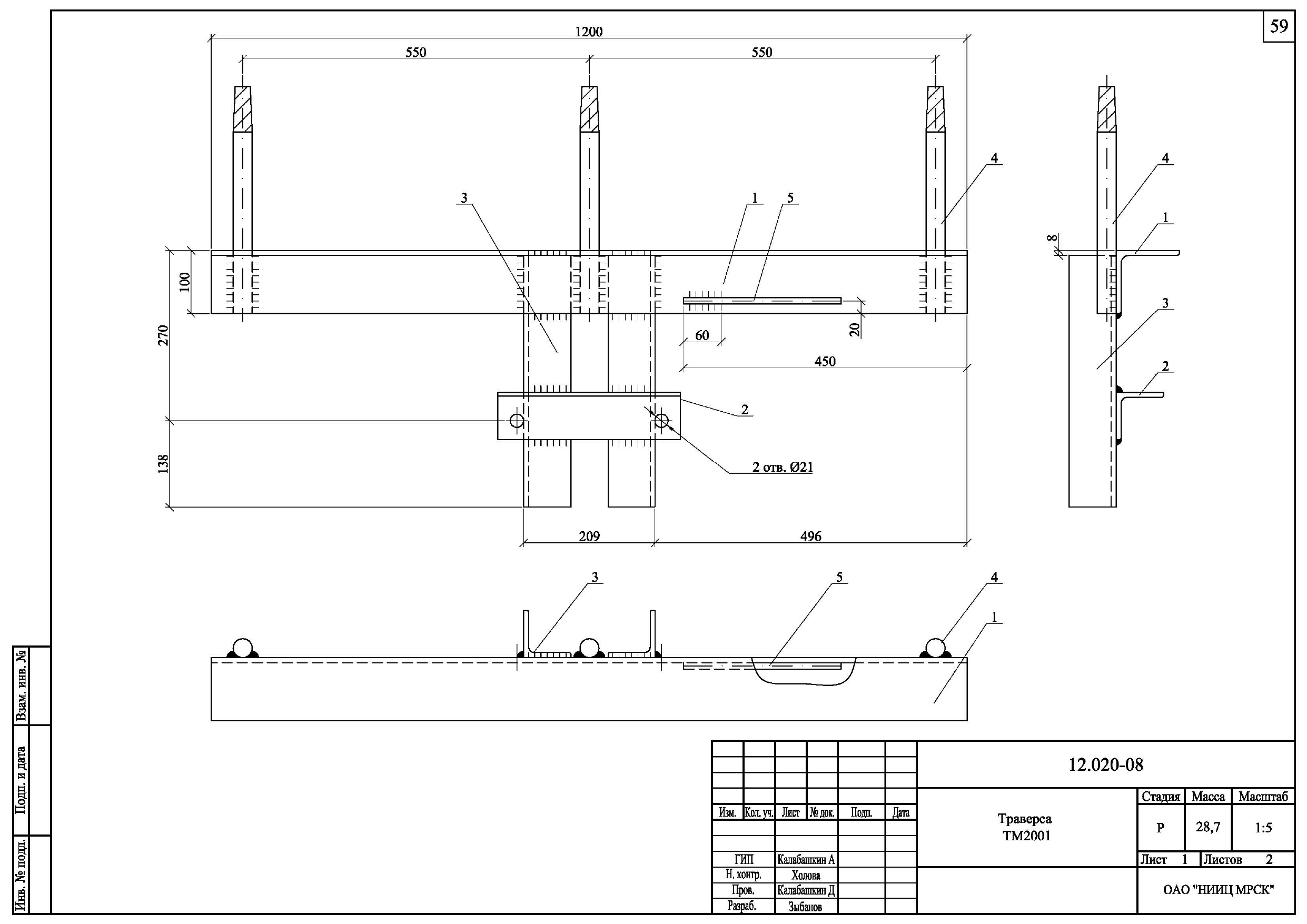

Траверса ТМ-2001 (артикул 13900012, типовой альбом 12.020) — металлоконструкция для анкерного крепления проводов на одноцепных анкерных (концевых) опорах воздушных линий электропередачи (ВЛЗ) напряжением 6–20 кВ. Изготавливается по типовому проекту 12.020 (шифр 12.020-08). Предназначена для применения на железобетонных опорах с проводами СИП-3.

На корпусе траверсы предусмотрена установка трёх штыревых изоляторов (IF27, IF20, ШФ-20, ШС-10, ШФ-10, ПШИ-20) с колпачками К-9 для промежуточного крепления фаз. Анкерное крепление проводов осуществляется при помощи плашечных зажимов (CD150 и аналогичных). Подвесные изоляторы на данной траверсе не устанавливаются.

Траверса изготовлена из стали и защищена от коррозии цинкосодержащим покрытием. Выполнена в соответствии с типовыми узлами для линий ВЛН и ВЛЗ 6–20 кВ.

Варианты антикоррозийного покрытия

Как выбрать:

• Бюджетно → Лак БТ-577
• Золотая середина → ЦИНОЛ + двойной АЛПОЛ
• На века → Горячее цинкование

Область применения

Траверса ТМ-2001 применяется при строительстве, реконструкции и ремонте:

• Воздушных линий электропередачи 6–20 кВ с защищёнными проводами (СИП-3)
• Одноцепных анкерных (концевых) опор по типовому проекту 12.020
• Распределительных сетей в городской и сельской местности
• Промышленных объектов и подстанций

Траверса ТМ-2001 входит в типовой проект 12.020 «Одноцепные, двухцепные железобетонные опоры ВЛЗ 6–20 кВ с проводами СИП-3 с установкой устройств защиты от грозовых перенапряжений». Применяется на анкерных опорах, воспринимающих тяжение проводов на прямых участках и концевых участках трассы.

Крепление траверсы к стойке опоры выполняется при помощи хомута Х-1 (12.020). Хомут приобретается отдельно.

Состав опоры с траверсой ТМ-2001

Траверса ТМ-2001 применяется в составе промежуточных опор типового проекта 12.020:

Промежуточная одноцепная опора Пж20-1 — 12.020-02

Назначение: концевые участки трассы, анкерные пролёты. Опора воспринимает полное тяжение проводов в анкерном пролёте.

Часто задаваемые вопросы (FAQ)

Для каких изоляторов предназначена траверса ТМ-2001?

Траверса ТМ-2001 предназначена для установки трёх штыревых изоляторов (IF27, IF20, ШФ-20, ШС-10, ШФ-10, ПШИ-20) с колпачками К-9.

Можно ли использовать ТМ-2001 под подвесные изоляторы?

Нет. ТМ-2001 — траверса для трёх штыревых изоляторов с анкерным креплением проводов. Для подвесных изоляторов применяются другие марки траверс, предусмотренные проектной документацией опоры.

Чем ТМ-2001 отличается от других траверс по проекту 12.020?

ТМ-2001 применяется на анкерных (концевых) одноцепных опорах и обеспечивает анкерное крепление проводов. Другие траверсы по проекту 12.020 (например, ТМ-2006) применяются на промежуточных опорах для поддерживающего крепления. Конструкция ТМ-2001 усилена для восприятия тяжения проводов в анкерном пролёте.

Какой хомут нужен для крепления ТМ-2001?

Для крепления траверсы применяется хомут Х-1 (12.020) или универсальный хомут Х-51 / Х-51М. Хомут приобретается отдельно.

Входит ли хомут в комплект поставки?

Нет, хомут Х-1 или Х-51/Х-51М приобретается отдельно.

Чем отличается ЦИНОЛ+АЛПОЛ от горячего цинкования?

ЦИНОЛ+АЛПОЛ — двухслойное лакокрасочное покрытие на основе цинкового грунта и алюминиевого лака. Горячее цинкование — металлизация расплавом цинка по ГОСТ 9.307-89. Первое дешевле, второе не требует обслуживания в течение всего срока службы.

Сколько стоит горячее цинкование?

Рассчитывается индивидуально под ваш объект. Оставьте заявку — менеджер просчитает за 5 минут.

Какие сроки поставки?

Траверса ТМ-2001 поддерживается в наличии на складе в Москве и Ростове-на-Дону. Возможны самовывоз, доставка по Москве и Московской области, а также отправка транспортными компаниями по всей России.
