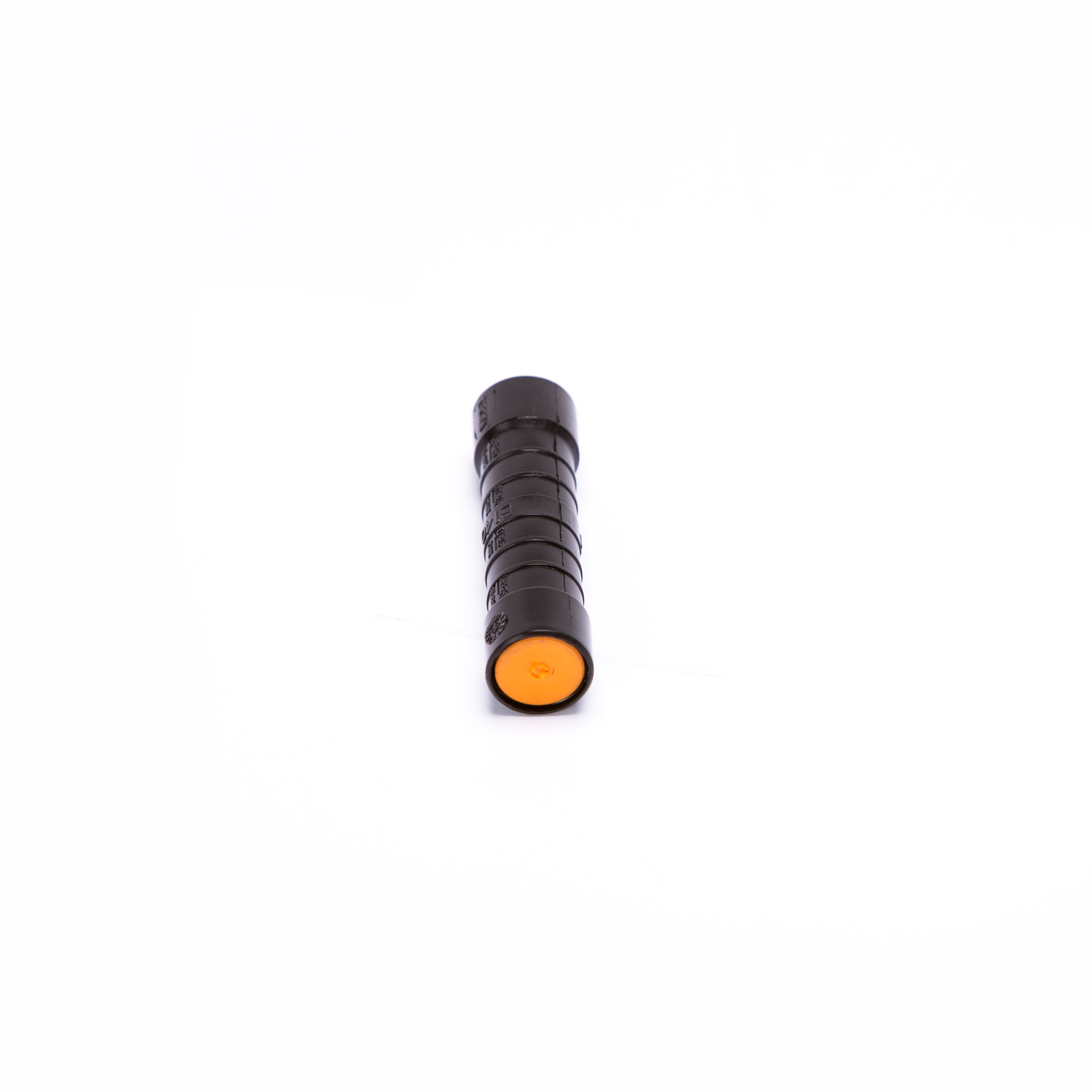

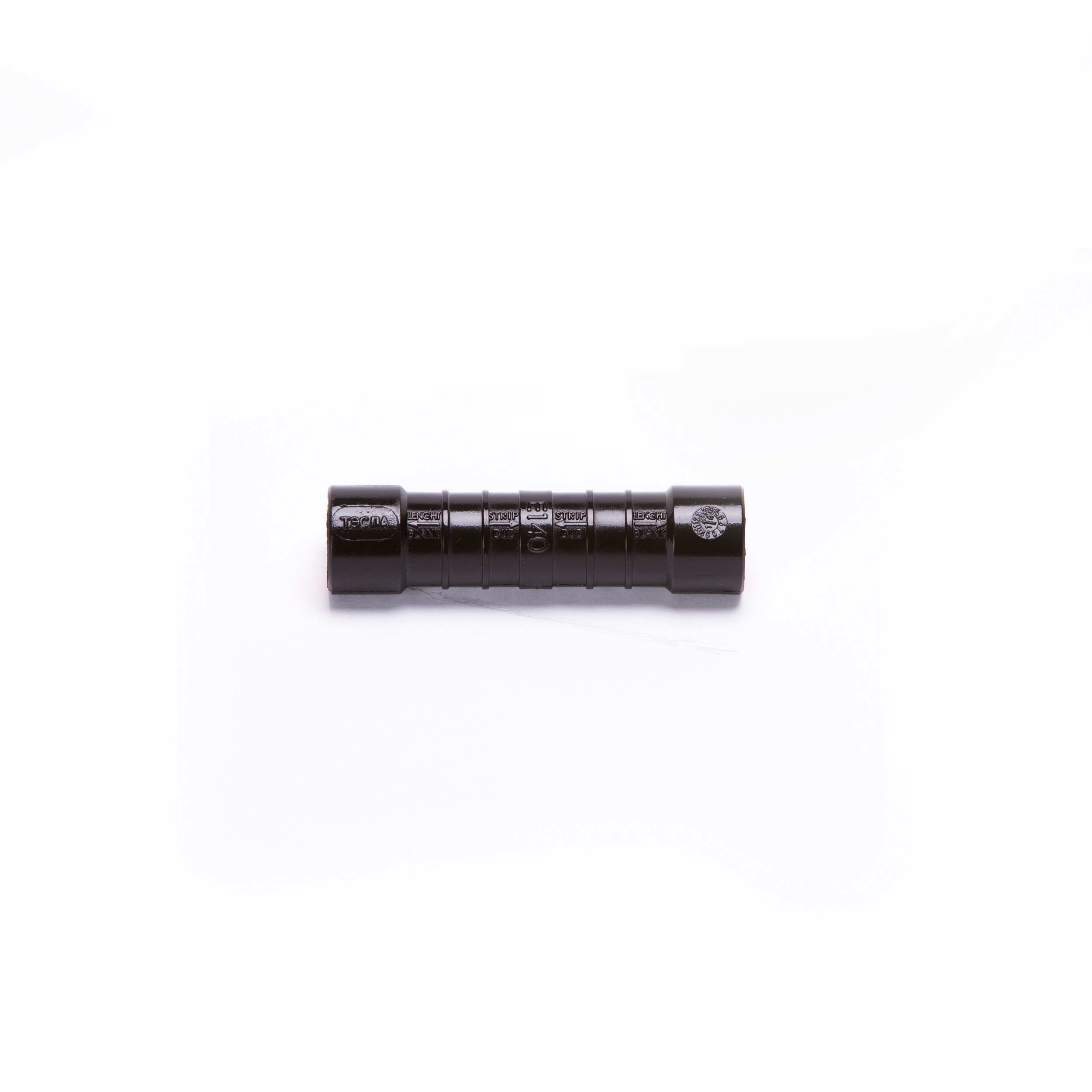

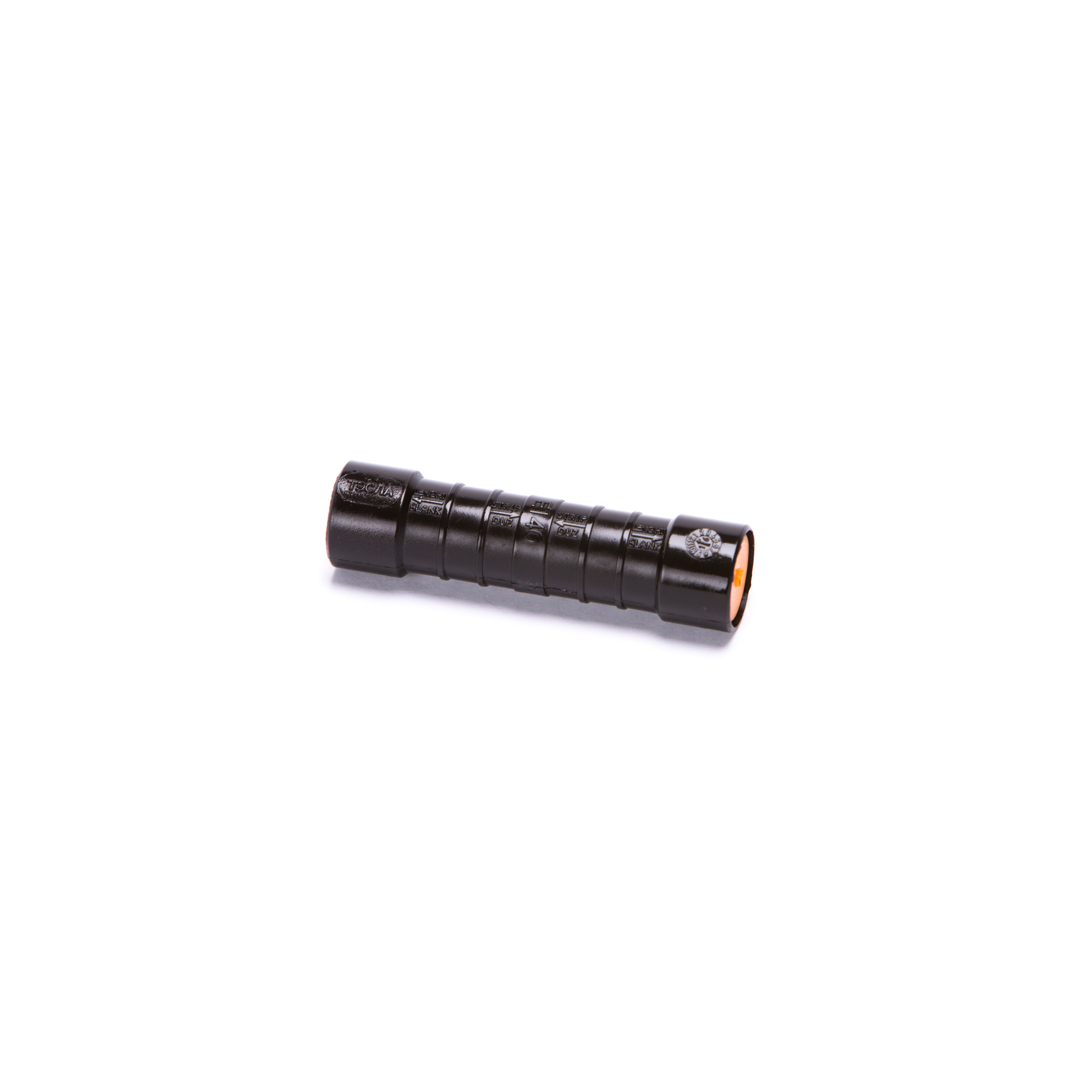

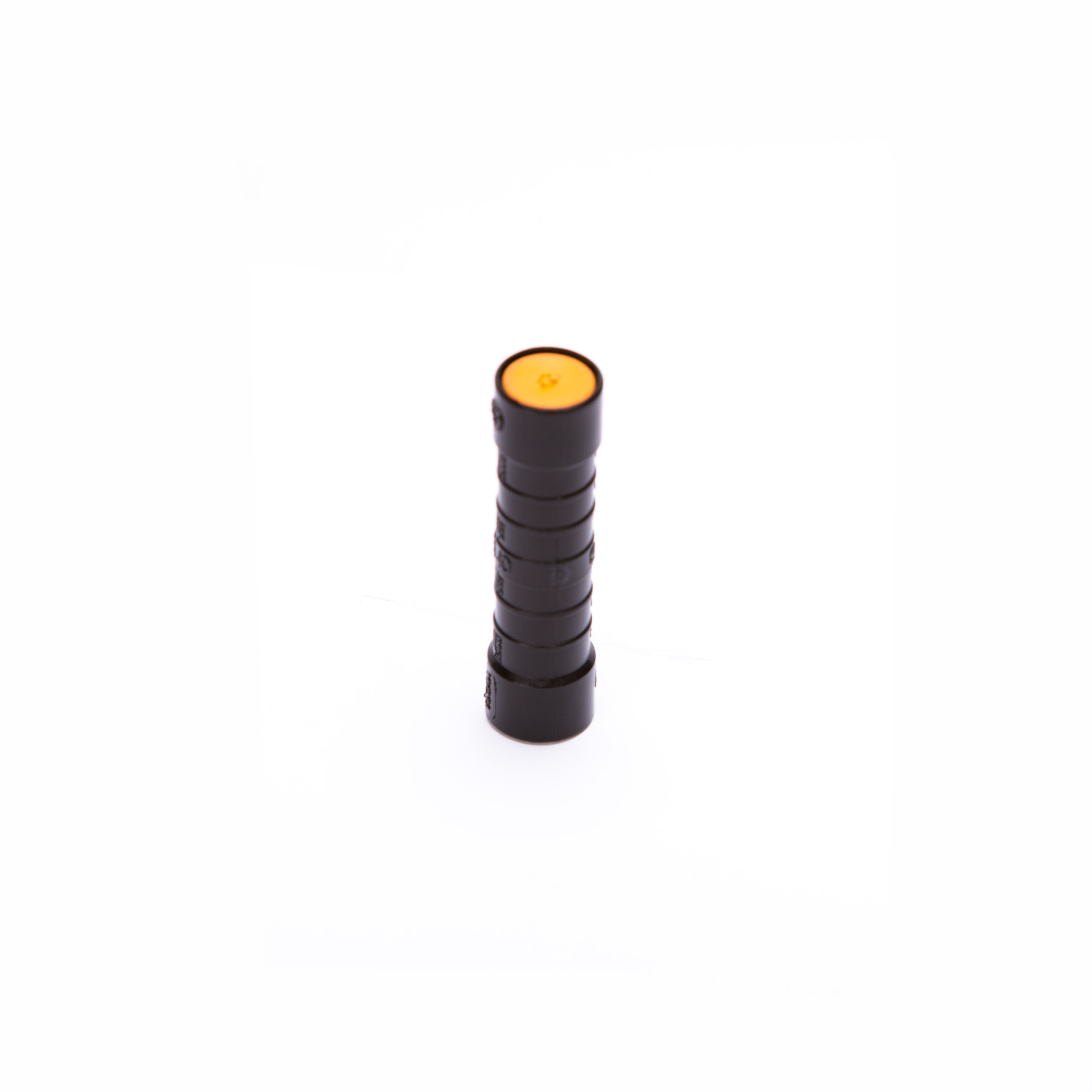

MJPT 25 гильза соединительная для СИП 25 мм²
Гильза соединительная изолированная MJPT 25 (ТЭСЛА) предназначена для герметичного соединения фазных жил сечением 25 мм² проводов СИП-2 и СИП-4 в шлейфе и пролёте. Обеспечивает механическую прочность и надёжный электрический контакт на весь срок эксплуатации. Внутренняя полость гильзы заполнена контактной антиоксидантной смазкой, защищающей место соединения от окисления. Герметичность контакта обеспечивается резиновыми уплотнителями по краям зажима. Изоляция испытана напряжением 6 кВ в воде. Монтаж осуществляется методом опрессовки при помощи шестигранных матриц.
Особенности
- Герметичное соединение — резиновые уплотнители по краям гильзы защищают контакт от влаги и пыли
- Контактная антиоксидантная смазка — предотвращает окисление алюминия и снижает переходное сопротивление контакта
- Изоляция из УФ-стойкого термопласта — устойчива к ультрафиолету, коррозии, агрессивным атмосферным воздействиям
- Цветовая маркировка заглушек — визуальное определение сечения, исключает ошибочное применение
- Маркировка сечения на корпусе — дополнительная защита от ошибок при монтаже
- Испытана напряжением 6 кВ в воде — подтверждённая электрическая прочность изоляции
- Гарантия 5 лет от производителя
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | MJPT 25 |
| Бренд | ТЭСЛА |
| Тип | Гильза соединительная изолированная |
| Цвет маркировки заглушек | Оранжевый |
| Сечение провода | 25 мм² |
| Назначение | Соединение токопроводящих жил магистрального провода СИП |
| Материал корпуса | Алюминий |
| Материал изоляции | Термопласт, светостабилизированный, УФ-стойкий |
| Контактная смазка | Да (антиоксидантная) |
| Герметизация | Резиновые уплотнители (эластомерные кольца) |
| Метод монтажа | Опрессовка шестигранными матрицами |
| Инструмент для опрессовки | HT 50, R 22 |
| Тип матрицы | Е 173 |
| Испытательное напряжение изоляции | 6 кВ в воде |
| Температура эксплуатации | от –60 °C до +90 °C |
| Вес | 0,023 кг |
| Артикул | 6150025 |
| Гарантия | 5 лет |
Область применения
Гильза соединительная MJPT 25 ТЭСЛА применяется при строительстве и ремонте воздушных линий электропередачи напряжением 0,4–1 кВ:
- Соединение токопроводящих жил магистрального провода СИП
- Соединение фазных жил СИП-2 (с изоляцией из сшитого полиэтилена) в пролёте опор
- Соединение фазных жил СИП-4 в шлейфе (на опоре или при вводе в здание)
- Наращивание провода при ремонте воздушных линий
- Монтаж абонентских ответвлений
Инструкция по монтажу
- Зачистите изоляцию провода на длину, соответствующую глубине гильзы
- Наденьте гильзу на один провод до упора
- Вставьте второй провод с противоположной стороны гильзы
- Выполните опрессовку пресс-клещами с соответствующей шестигранной матрицей для сечения 25 мм²
- Убедитесь, что гильза зафиксирована, изоляция не повреждена
Часто задаваемые вопросы
Какое сечение провода подходит для MJPT 25?
Гильза MJPT 25 предназначена для соединения алюминиевых жил сечением 25 мм² проводов СИП-2 и СИП-4.
Какой инструмент нужен для опрессовки?
Для опрессовки MJPT 25 требуются пресс-клещи (кримперы) с шестигранными матрицами, соответствующими сечению 25 мм². Рекомендуется использовать инструмент, обеспечивающий контроль усилия опрессовки.
Нужна ли дополнительная изоляция после опрессовки?
Нет. Гильза MJPT 25 имеет заводскую изоляцию из УФ-стойкого термопласта, которая восстанавливается вокруг опрессованного соединения и дополнительной изоляции не требует.

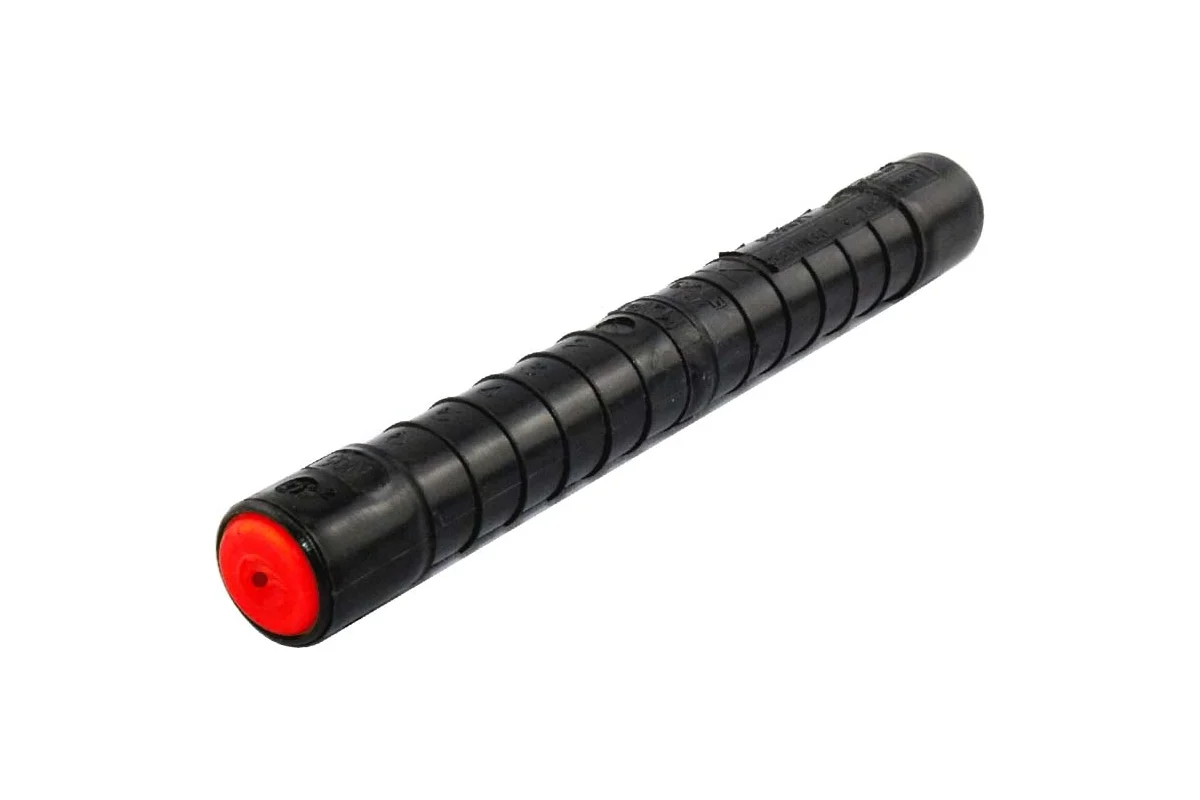

Чем MJPT 25 отличается от MJPT 35?
Основное отличие — в сечении провода: MJPT 25 рассчитана на жилы 25 мм², MJPT 35 — на 35 мм². MJPT 35 физически крупнее и тяжелее, имеет другой цвет маркировочных заглушек и требует иного размера матриц для опрессовки.
Герметична ли гильза MJPT 25?
Да. Резиновые уплотнители по краям гильзы защищают контакт от влаги, а внутренняя антиоксидантная смазка предотвращает окисление алюминия. Изоляция испытана напряжением 6 кВ в воде, что подтверждает её электрическую прочность и герметичность.
