Кабель ППГнг(А)-FRHF 5х50 МК 1кВ
FR - огнестойкий (fire resistant)
LTx - низкая токсичность продуктов горения (low toxic)
Расшифровка
медная жила
изоляция из полимерной композиции, не содержащей галогенов
оболочка из полимерной композиции, не содержащей галогенов
защитный покров отсутствует («голый»)
категория пожароопасности A
огнестойкий (fire resistant)
изоляция и оболочка не содержат галогенов (halogen free)
5 жил
номинальное сечение жилы 50 мм2
номинальное напряжение 1 кВ

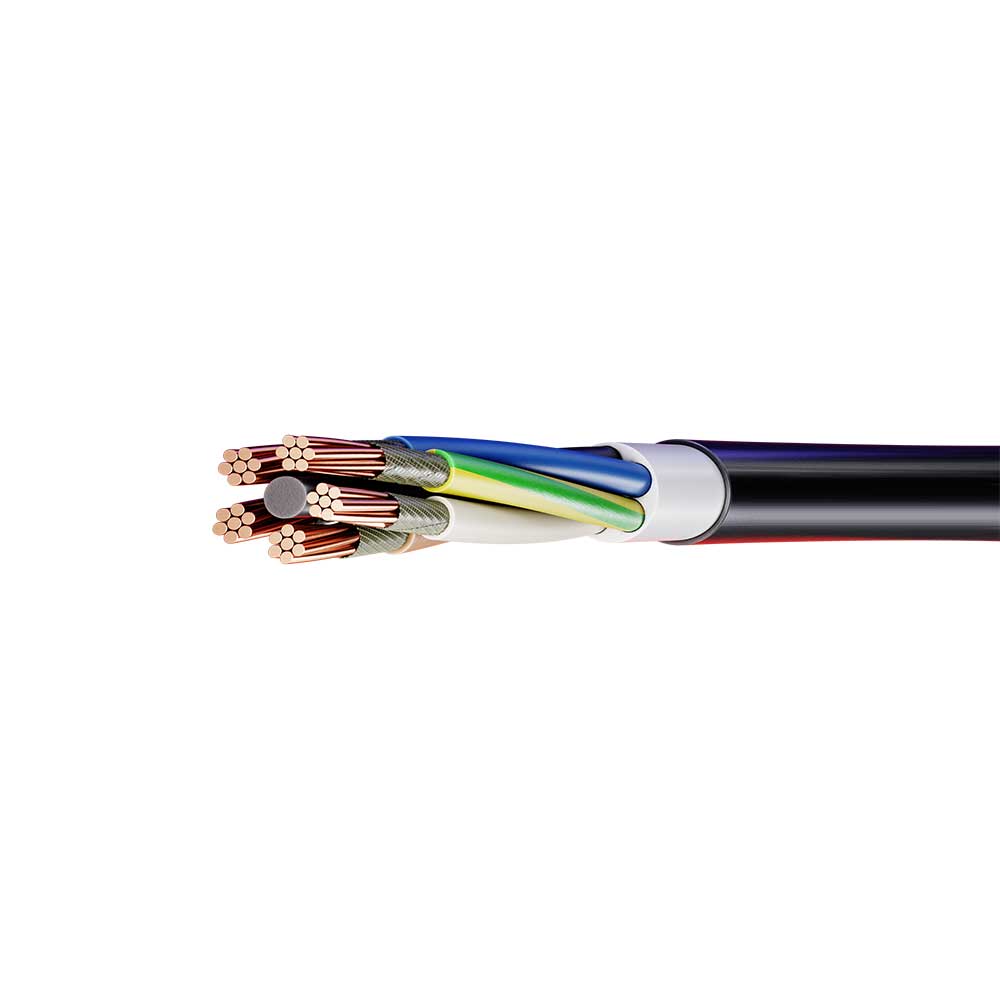

Конструкция
1. Пять однопроволочных или многопроволочных круглых уплотнённых или секторных токопроводящих медных жил номинальным сечением 50 мм2, соответствующих 1 или 2 классу по ГОСТ 22483-2021. 2. Термический барьер в виде обмотки с перекрытием не менее 40% из двух слюдосодержащих лент номинальной толщиной 0,14 мм. 3. Изоляция жилы из полимерной композиции, не содержащей галогенов, номинальной толщиной 1,4 мм. 4. Заполнение внутренних и наружных промежутков между скрученными изолированными жилами многожильных кабелей. 5. Поясная изоляция из полимерной композиции, не содержащей галогенов, номинальной толщиной 1,2 мм. 6. Разделительный слой в виде обмотки с перекрытием не менее 30% из стеклоленты или слюдосодержащей ленты номинальной толщиной 0,2 мм. 7. Оболочка из полимерной композиции, не содержащей галогенов, соответствующая категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 2,1 мм.
Технические характеристики
| Номинальное переменное напряжение | 1 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 3,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 мин |
| Длительно допустимая токовая нагрузка | 155 А на воздухе, 173 А в земле |
| Допустимый ток односекундного КЗ | 5,23 кА |
| Сопротивление изоляции при 20 °C | не менее 4,8 МОм·км |
| Строительная длина | по заказу потребителя |
| Допустимая температура нагрева жил | 70 °C |
| Максимальная температура нагрева жил | 90 °C при перегрузке, 250 °C при токе КЗ |
| Минимальный радиус изгиба | 7,5 наружных диаметров |
| Диапазон рабочих температур | −50...+50 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Массо-габаритные характеристики
| Расчетная масса (вес) | 3 639,0 кг/км |
| Наружный диаметр | 39,1 мм |
| Минимальный барабан |
№ 12 — 200 м
№ 14 — 390 м № 14а — 215 м № 16 — 230 м № 16а — 240 м № 17 — 530 м № 17а — 635 м № 18а — 770 м № 18б — 705 м № 18 — 580 м № 20 — 859 м № 20а — 1165 м № 20б — 486 м № 22 — 1100 м № 22а — 930 м № 22б — 635 м № 22в — 1270 м № 25 — 1940 м |
| Макс. длина в бухте | 13 м |
| Калькулятор массы |
