Характеристики траверсы ТМ-51 (27.0002.16)

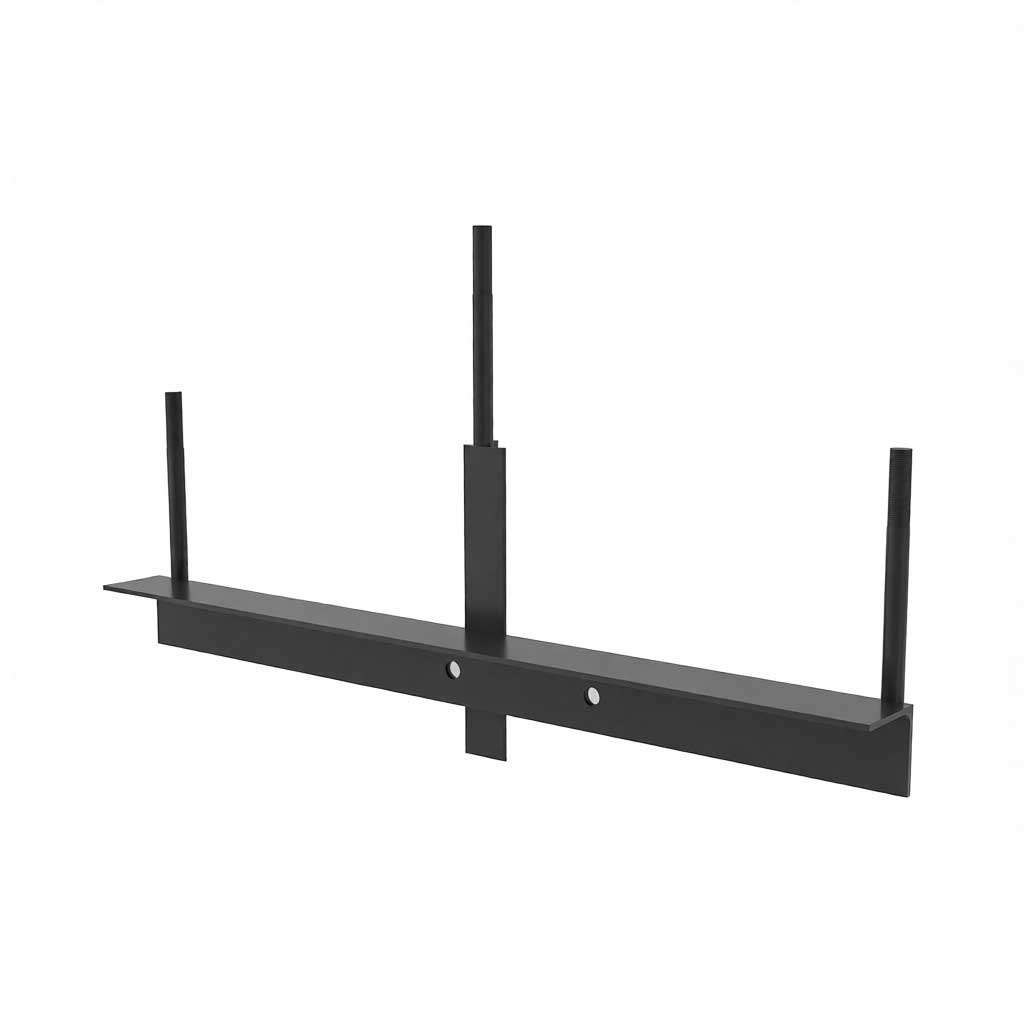

Траверса ТМ-51 (артикул 27.0002.16) — металлоконструкция штыревого типа для крепления проводов и штыревых изоляторов на промежуточных опорах воздушных линий электропередачи (ВЛ) напряжением 6–20 кВ. Изготавливается по типовому проекту 27.0002-16. Входит в состав одноцепных промежуточных опор П20-1Н по типовому проекту 27.0002.
На траверсе предусмотрены специальные штыри для установки изоляторов следующих типов: ШФ-10, ШС-10, ШФ-20, ШС-20, IF-27, ПШИ-20. Для крепления изоляторов на штырях применяются колпачки. Крепление провода к изолятору выполняется спиральной вязкой СВ.
Варианты антикоррозийного покрытия
| Вариант покрытия | Описание | Рекомендация |
|---|---|---|
| Лак битумный БТ-577 (стандарт) | Битумное покрытие — бюджетная защита от влаги | Для объектов с умеренной агрессивностью среды |
| ЦИНОЛ + двойной АЛПОЛ | Цинконаполненный грунт + алюминиевый лак в 2 слоя | Оптимальный баланс цены и долговечности |
| Горячее цинкование | Погружение в расплав цинка по ГОСТ 9.307-89 | Для агрессивных сред и объектов без обслуживания |
Как выбрать:
- Бюджетно → Лак БТ-577
- Золотая середина → ЦИНОЛ + двойной АЛПОЛ
- На века → Горячее цинкование
Область применения
Траверса ТМ-51 применяется при строительстве, реконструкции и ремонте:
- Воздушных линий электропередачи 6–20 кВ
- Распределительных сетей в городской и сельской местности
- Промышленных объектов и подстанций
- Линий освещения и контактных сетей
Траверса ТМ-51 входит в состав одноцепной промежуточной опоры П20-1Н по типовому проекту 27.0002. Подробнее — в статье «Опоры по типовому проекту 27.0002».
Крепление траверсы к стойке выполняется при помощи хомута Х-1 или универсального хомута Х-51М. Хомут приобретается отдельно.
Часто задаваемые вопросы (FAQ)
В состав какой опоры входит траверса ТМ-51?
Траверса ТМ-51 применяется в составе одноцепной промежуточной опоры П20-1Н по типовому проекту 27.0002. Подробный обзор — в статье «Опоры по типовому проекту 27.0002».
Для каких изоляторов предназначена траверса ТМ-51?
Траверса оснащена штырями под штыревые изоляторы ШФ-10, ШС-10, ШФ-20, ШС-20, IF-27, ПШИ-20. Для установки изоляторов на штыри используются колпачки.
Чем ТМ-51 отличается от ТМ-63?
ТМ-51 и ТМ-63 — обе траверсы для промежуточных опор, но ТМ-51 рассчитана на опоры П20-1Н (тип 1), а ТМ-63 — на опоры П20-3Н (тип 3). Отличаются геометрией, расчётными нагрузками и применяемыми стойками.
Входит ли хомут в комплект поставки?
Нет, хомут приобретается отдельно. Для крепления траверсы ТМ-51 применяется хомут Х-1 или универсальный хомут Х-51М.
Чем отличается ЦИНОЛ+АЛПОЛ от горячего цинкования?
ЦИНОЛ+АЛПОЛ — двухслойное лакокрасочное покрытие на основе цинкового грунта и алюминиевого лака. Горячее цинкование — металлизация расплавом цинка. Первое дешевле, второе не требует обслуживания в течение всего срока службы.
Сколько стоит горячее цинкование?
Рассчитывается индивидуально под ваш объект. Оставьте заявку — менеджер просчитает за 5 минут.
Какие сроки поставки?
Траверса ТМ-51 поддерживается в наличии на складе в Москве. Возможны самовывоз, доставка по Москве и Московской области, а также отправка транспортными компаниями по всей России.
Преимущества покупки в ТРЭЙДСИП
- ✅ Цена — одна из самых низких на рынке
- ✅ 3 варианта покрытия — под любой бюджет
- ✅ Наличие на складах — Москва и Ростов-на-Дону
- ✅ Отгрузка в день оплаты
- ✅ Доставка по всей РФ
Хомут Х-1 или Х-51М приобретается отдельно.
Варианты антикоррозийного покрытия
- Лак битумный БТ-577
- ЦИНОЛ+двойной АЛПОЛ
- Горячее цинкование
Чертёж траверсы ТМ-51 выполнен по типовому проекту 27.0002-16. Перед монтажом рекомендуем сверить комплектацию и способ крепления с проектной документацией объекта.
Со стороны компании ТРЭЙДСИП мы гарантируем прозрачность наших действий по сопровождению сделки, предоставляем необходимые документы для бухгалтерии: счет, договор или контракт, спецификации, универсальный передаточный документ (УПД), акт сверки, товарно-транспортная накладная (ТТН), сертификаты и паспорта на продукцию.
Все документы для оплаты отправляются Вам на электронную почту персональным менеджером.
- Самовывоз
- Доставка до терминала
- Доставка до объекта
| Параметр | Значение |
|---|---|
| Артикул | ТМ-51 |
| Типовой альбом | 27.0002 |
| Номер чертежа | 27.0002-16 |
| Вес, кг | 22,3 |
| Применяемость | П20-1Н (одноцепная промежуточная опора) |
| Тип изоляторов | ШФ-10, ШС-10, ШФ-20, ШС-20, IF-27, ПШИ-20 |
| Колпачки | Подбор колпачков |
| Вязка провода | Спиральная вязка СВ |
| Хомут (отдельно) | Х-1 или Х-51М (универсальный) |
| Материал | Сталь (по проекту 27.0002) |
| Антикоррозийное покрытие | Лак БТ-577 / ЦИНОЛ+АЛПОЛ / Горячее цинкование |
| Гарантия | 5 лет |
