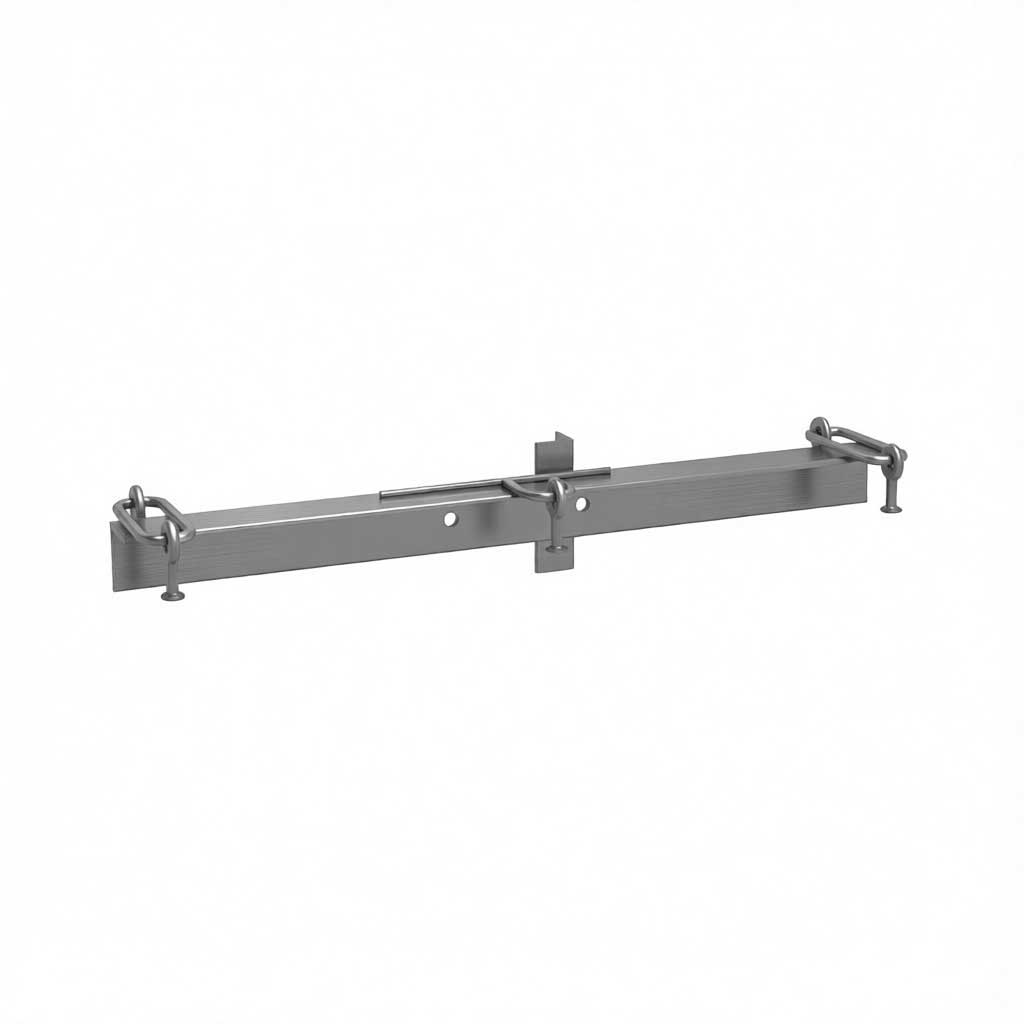

Характеристики траверсы ТМ-53 (27.0002.18)
Траверса ТМ-53 (артикул 27.0002.18) — металлоконструкция для крепления проводов и изоляторов на анкерных и ответвительных опорах воздушных линий электропередачи (ВЛ) напряжением 6–20 кВ. Изготавливается по типовому проекту 27.0002-18. Входит в состав анкерной (концевой) опоры А20-1Н и ответвительной анкерной опоры ОА20-1Н по типовому проекту 27.0002.
На траверсе предусмотрена установка подвесных полимерных изоляторов типов SML 70/20Г и ЛК 70/10Г.
Варианты антикоррозийного покрытия
| Вариант покрытия | Описание | Рекомендация |
|---|---|---|

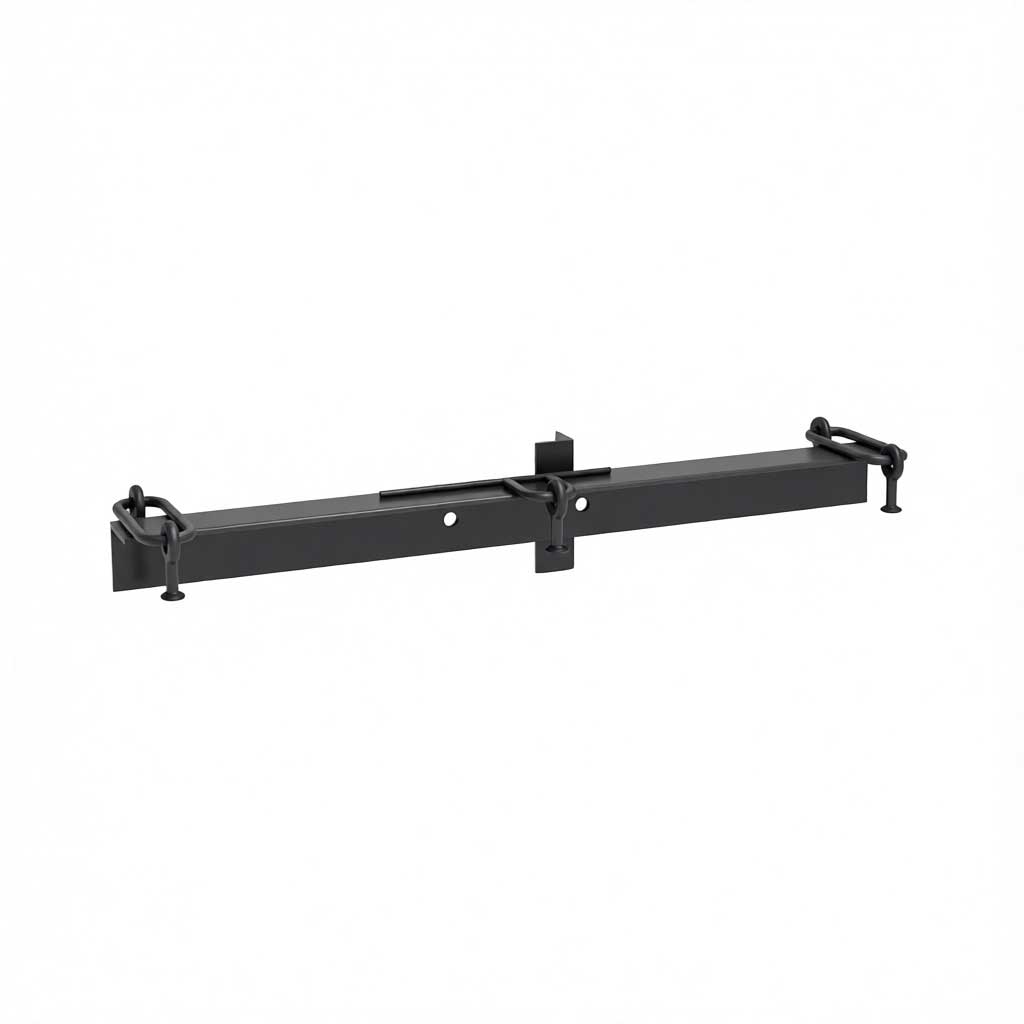

| Лак битумный БТ-577 (стандарт) | Битумное покрытие — бюджетная защита от влаги | Для объектов с умеренной агрессивностью среды |
| ЦИНОЛ + двойной АЛПОЛ | Цинконаполненный грунт + алюминиевый лак в 2 слоя | Оптимальный баланс цены и долговечности |
| Горячее цинкование | Погружение в расплав цинка по ГОСТ 9.307-89 | Для агрессивных сред и объектов без обслуживания |
Как выбрать:
- Бюджетно → Лак БТ-577
- Золотая середина → ЦИНОЛ + двойной АЛПОЛ
- На века → Горячее цинкование
Область применения
Траверса ТМ-53 применяется при строительстве, реконструкции и ремонте:
- Воздушных линий электропередачи 6–20 кВ
- Концевых и анкерных пролётов (в составе опоры А20-1Н)
- Ответвлений от магистральной линии (в составе опоры ОА20-1Н)
- Распределительных сетей в городской и сельской местности
- Промышленных объектов и подстанций
Траверса ТМ-53 входит в состав анкерной опоры А20-1Н (27.0002-04) и ответвительной анкерной опоры ОА20-1Н (27.0002-06) по типовому проекту 27.0002. Подробнее — в статье «Опоры по типовому проекту 27.0002».

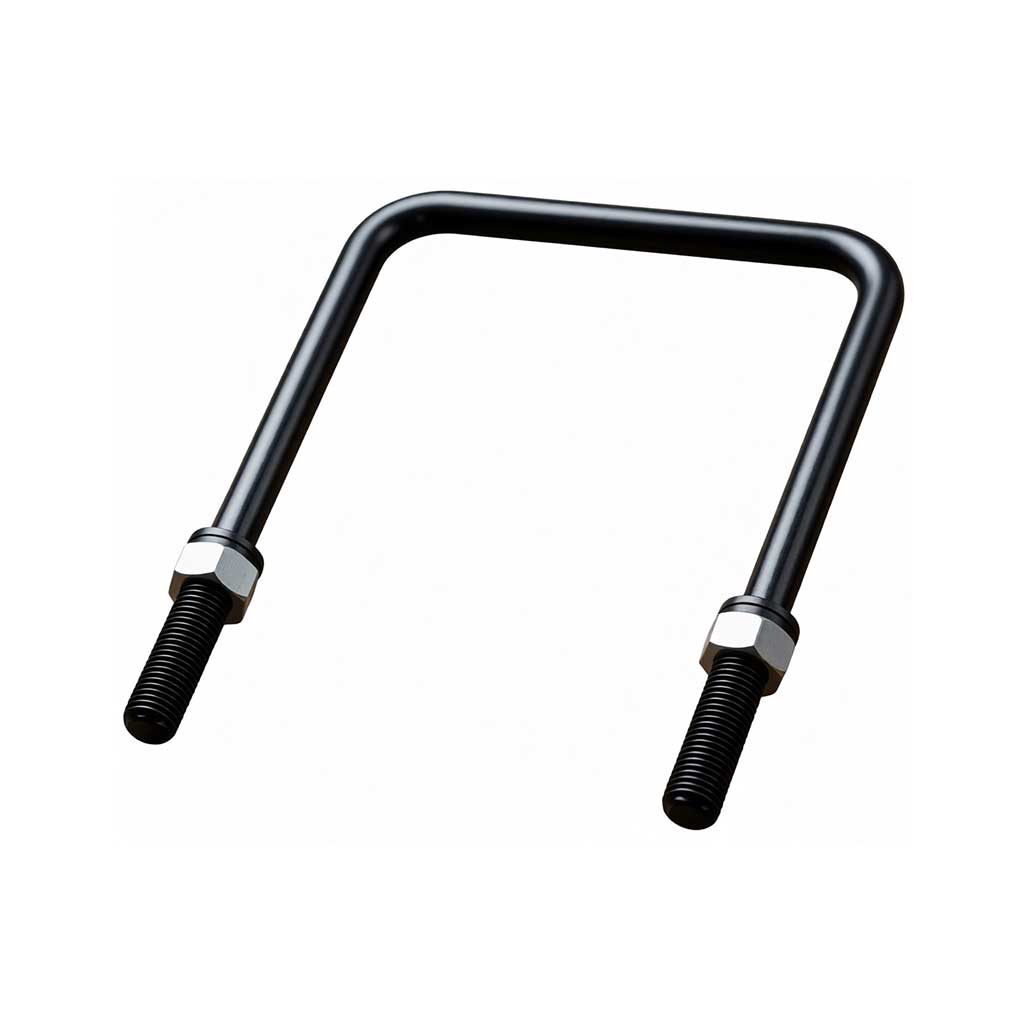

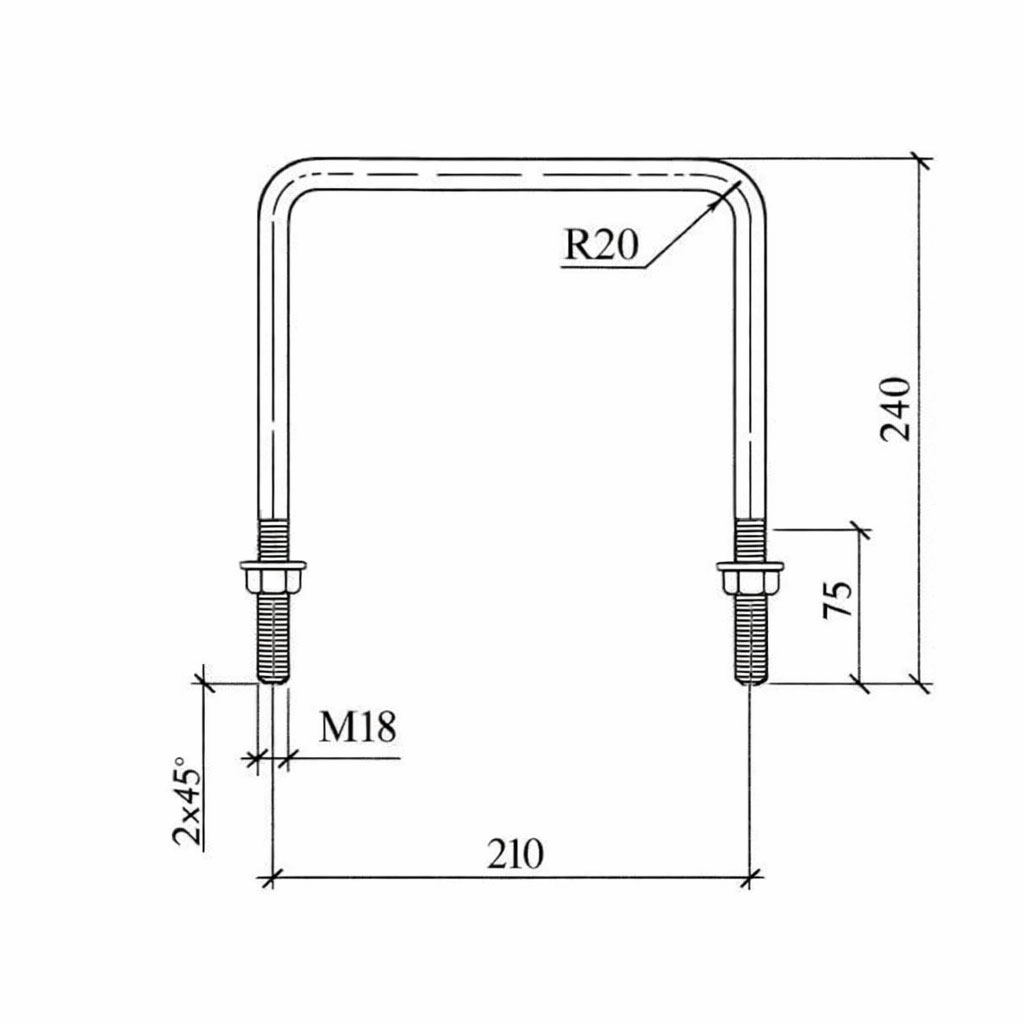

Крепление траверсы к стойке выполняется при помощи хомута Х-1 (27.0002.42) или универсального хомута Х-51М. Хомут приобретается отдельно.
Часто задаваемые вопросы (FAQ)
В состав какой опоры входит траверса ТМ-53?
Траверса ТМ-53 применяется в составе анкерной (концевой) опоры А20-1Н (27.0002-04) и ответвительной анкерной опоры ОА20-1Н (27.0002-06) по типовому проекту 27.0002. В опоре А20-1Н используется совместно с траверсой ТМ-54. Подробный обзор — в статье «Опоры по типовому проекту 27.0002».
Какие изоляторы подходят для траверсы ТМ-53?
Траверса ТМ-53 предназначена для установки подвесных полимерных изоляторов типов SML 70/20Г и ЛК 70/10Г.
Чем ТМ-53 отличается от ТМ-51?
ТМ-53 применяется в анкерных опорах А20-1Н и ОА20-1Н, где воспринимает одностороннее тяжение проводов. ТМ-51 — для промежуточных опор П20-1Н без продольной нагрузки. Вес ТМ-53 — 18,8 кг против 22,3 кг у ТМ-51.
Входит ли хомут в комплект поставки?
Нет, хомут приобретается отдельно. Для крепления траверсы ТМ-53 применяется хомут Х-1 (27.0002.42) или универсальный хомут Х-51М.
Чем отличается ЦИНОЛ+АЛПОЛ от горячего цинкования?
ЦИНОЛ+АЛПОЛ — двухслойное лакокрасочное покрытие на основе цинкового грунта и алюминиевого лака. Горячее цинкование — металлизация расплавом цинка. Первое дешевле, второе не требует обслуживания в течение всего срока службы.
Сколько стоит горячее цинкование?
Рассчитывается индивидуально под ваш объект. Оставьте заявку — менеджер просчитает за 5 минут.
Какие сроки поставки?
Траверса ТМ-53 поддерживается в наличии на складе в Москве. Возможны самовывоз, доставка по Москве и Московской области, а также отправка транспортными компаниями по всей России.
Преимущества покупки в ТРЭЙДСИП
- ✅ Цена — одна из самых низких на рынке
- ✅ 3 варианта покрытия — под любой бюджет
- ✅ Наличие на складах — Москва и Ростов-на-Дону
- ✅ Отгрузка в день оплаты
- ✅ Доставка по всей РФ
Хомут Х-1 или Х-51М приобретается отдельно.
Варианты антикоррозийного покрытия
- Лак битумный БТ-577
- ЦИНОЛ+двойной АЛПОЛ
- Горячее цинкование
Чертёж траверсы ТМ-53 выполнен по типовому проекту 27.0002-18. Перед монтажом рекомендуем сверить комплектацию и способ крепления с проектной документацией объекта.
Со стороны компании ТРЭЙДСИП мы гарантируем прозрачность наших действий по сопровождению сделки, предоставляем необходимые документы для бухгалтерии: счет, договор или контракт, спецификации, универсальный передаточный документ (УПД), акт сверки, товарно-транспортная накладная (ТТН), сертификаты и паспорта на продукцию.
Все документы для оплаты отправляются Вам на электронную почту персональным менеджером.
- Самовывоз
- Доставка до терминала
- Доставка до объекта
| Параметр | Значение |
|---|---|
| Артикул | ТМ-53 |
| Типовой альбом | 27.0002 |
| Номер чертежа | 27.0002-18 |
| Вес, кг | 18,8 |
| Применяемость | А20-1Н (анкерная концевая опора), ОА20-1Н (ответвительная анкерная опора) |
| Тип изоляторов | Подвесные полимерные: SML 70/20Г, ЛК 70/10Г |
| Материал | Сталь (по проекту 27.0002) |
| Антикоррозийное покрытие | Лак БТ-577 / ЦИНОЛ+АЛПОЛ / Горячее цинкование |
| Гарантия | 5 лет |
