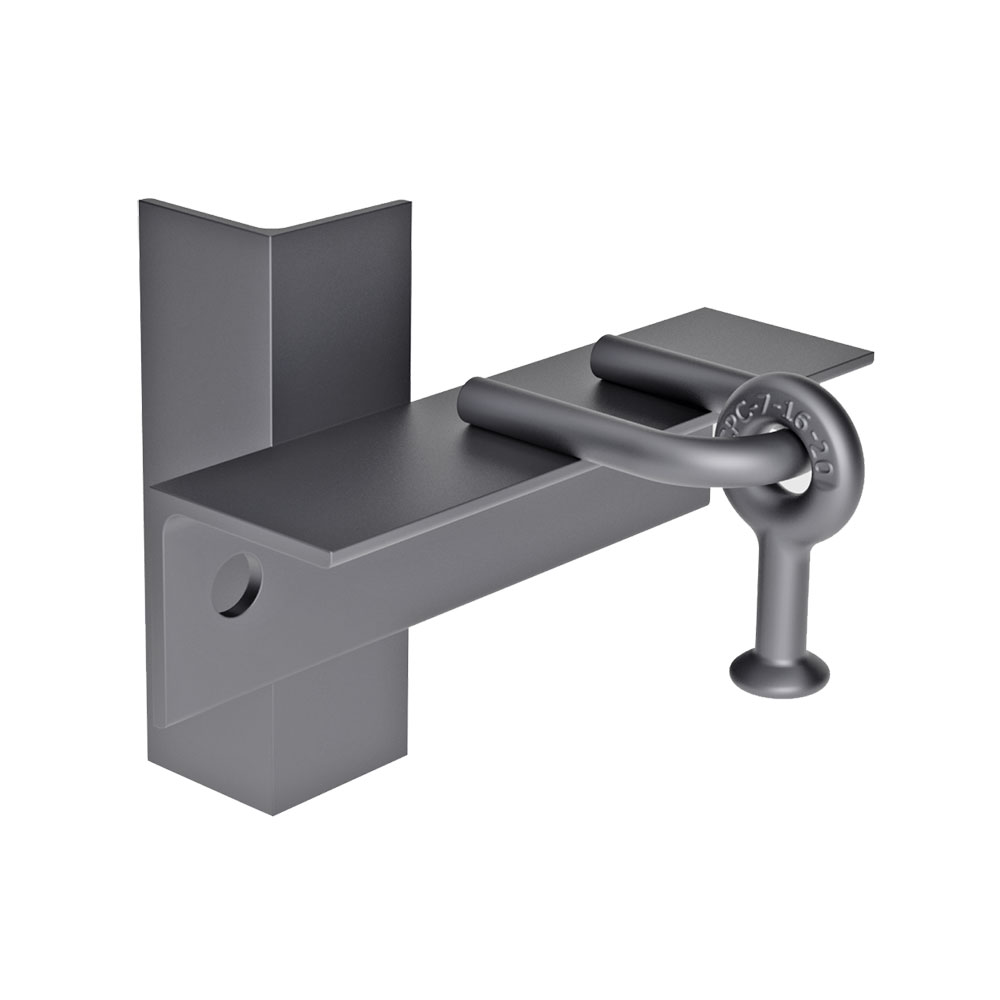

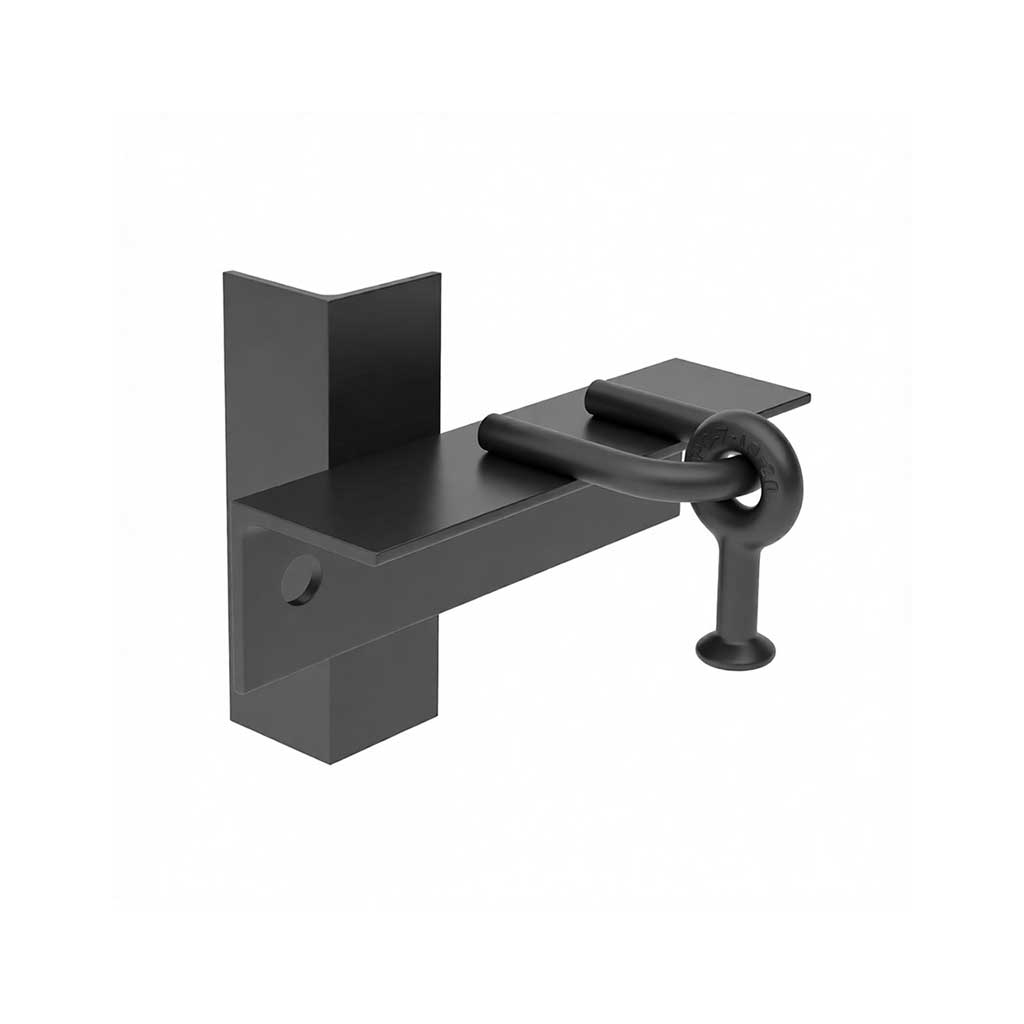

Характеристики траверсы ТМ-55 (27.0002.20)
Траверса ТМ-55 (артикул 27.0002.20) — металлоконструкция для крепления проводов и изоляторов на опорах воздушных линий электропередачи (ВЛ) напряжением 6–20 кВ. Изготавливается по типовому проекту 27.0002-20. Входит в состав угловой анкерной опоры УА20-1Н (27.0002-05) и ответвительной анкерной опоры ОА20-1Н (27.0002-06) по типовому проекту 27.0002.
На траверсе предусмотрена установка одного подвесного полимерного изолятора (SML 70/20Г, ЛК 70/10Г).
Варианты антикоррозийного покрытия
| Вариант покрытия | Описание | Рекомендация |
|---|---|---|
| Лак битумный БТ-577 (стандарт) | Битумное покрытие — бюджетная защита от влаги | Для объектов с умеренной агрессивностью среды |
| ЦИНОЛ + двойной АЛПОЛ | Цинконаполненный грунт + алюминиевый лак в 2 слоя | Оптимальный баланс цены и долговечности |
| Горячее цинкование | Погружение в расплав цинка по ГОСТ 9.307-89 | Для агрессивных сред и объектов без обслуживания |
Как выбрать:
- Бюджетно → Лак БТ-577
- Золотая середина → ЦИНОЛ + двойной АЛПОЛ
- На века → Горячее цинкование
Область применения
Траверса ТМ-55 применяется при строительстве, реконструкции и ремонте:
- Воздушных линий электропередачи 6–20 кВ
- Угловых участков трассы с анкерным креплением (в составе опоры УА20-1Н)
- Ответвлений от магистральной линии (в составе опоры ОА20-1Н)
- Распределительных сетей в городской и сельской местности
- Промышленных объектов и подстанций
Траверса ТМ-55 входит в состав угловой анкерной опоры УА20-1Н (27.0002-05) — совместно с траверсой ТМ-56, и ответвительной анкерной опоры ОА20-1Н (27.0002-06) — совместно с траверсами ТМ-51 и ТМ-53. Подробнее — в статье «Опоры по типовому проекту 27.0002».
Крепление траверсы к стойке выполняется при помощи хомута Х-1 (27.0002.42) или универсального хомута Х-51М. Хомут приобретается отдельно.
Часто задаваемые вопросы (FAQ)
В состав каких опор входит траверса ТМ-55?
Траверса ТМ-55 применяется в составе угловой анкерной опоры УА20-1Н (27.0002-05) совместно с ТМ-56, и ответвительной анкерной опоры ОА20-1Н (27.0002-06) совместно с ТМ-51 и ТМ-53. Подробный обзор — в статье «Опоры по типовому проекту 27.0002».
Какие изоляторы подходят для траверсы ТМ-55?
Траверса ТМ-55 предназначена для установки одного подвесного полимерного изолятора (SML 70/20Г, ЛК 70/10Г).
Чем ТМ-55 отличается от ТМ-54?
ТМ-55 — более лёгкая траверса, рассчитана на один подвесной полимерный изолятор. ТМ-54 — на один штыревой и один подвесной изолятор. ТМ-55 применяется в опорах УА20-1Н и ОА20-1Н, а ТМ-54 — только в А20-1Н.
Входит ли хомут в комплект поставки?
Нет, хомут приобретается отдельно. Для крепления траверсы ТМ-55 применяется хомут Х-1 (27.0002.42) или универсальный хомут Х-51М.
Чем отличается ЦИНОЛ+АЛПОЛ от горячего цинкования?
ЦИНОЛ+АЛПОЛ — двухслойное лакокрасочное покрытие на основе цинкового грунта и алюминиевого лака. Горячее цинкование — металлизация расплавом цинка. Первое дешевле, второе не требует обслуживания в течение всего срока службы.
Сколько стоит горячее цинкование?
Рассчитывается индивидуально под ваш объект. Оставьте заявку — менеджер просчитает за 5 минут.
Какие сроки поставки?
Траверса ТМ-55 поддерживается в наличии на складе в Москве. Возможны самовывоз, доставка по Москве и Московской области, а также отправка транспортными компаниями по всей России.
Преимущества покупки в ТРЭЙДСИП
- ✅ Цена — одна из самых низких на рынке
- ✅ 3 варианта покрытия — под любой бюджет
- ✅ Наличие на складах — Москва и Ростов-на-Дону
- ✅ Отгрузка в день оплаты
- ✅ Доставка по всей РФ
Хомут Х-1 или Х-51М приобретается отдельно.
Варианты антикоррозийного покрытия
- Лак битумный БТ-577
- ЦИНОЛ+двойной АЛПОЛ
- Горячее цинкование

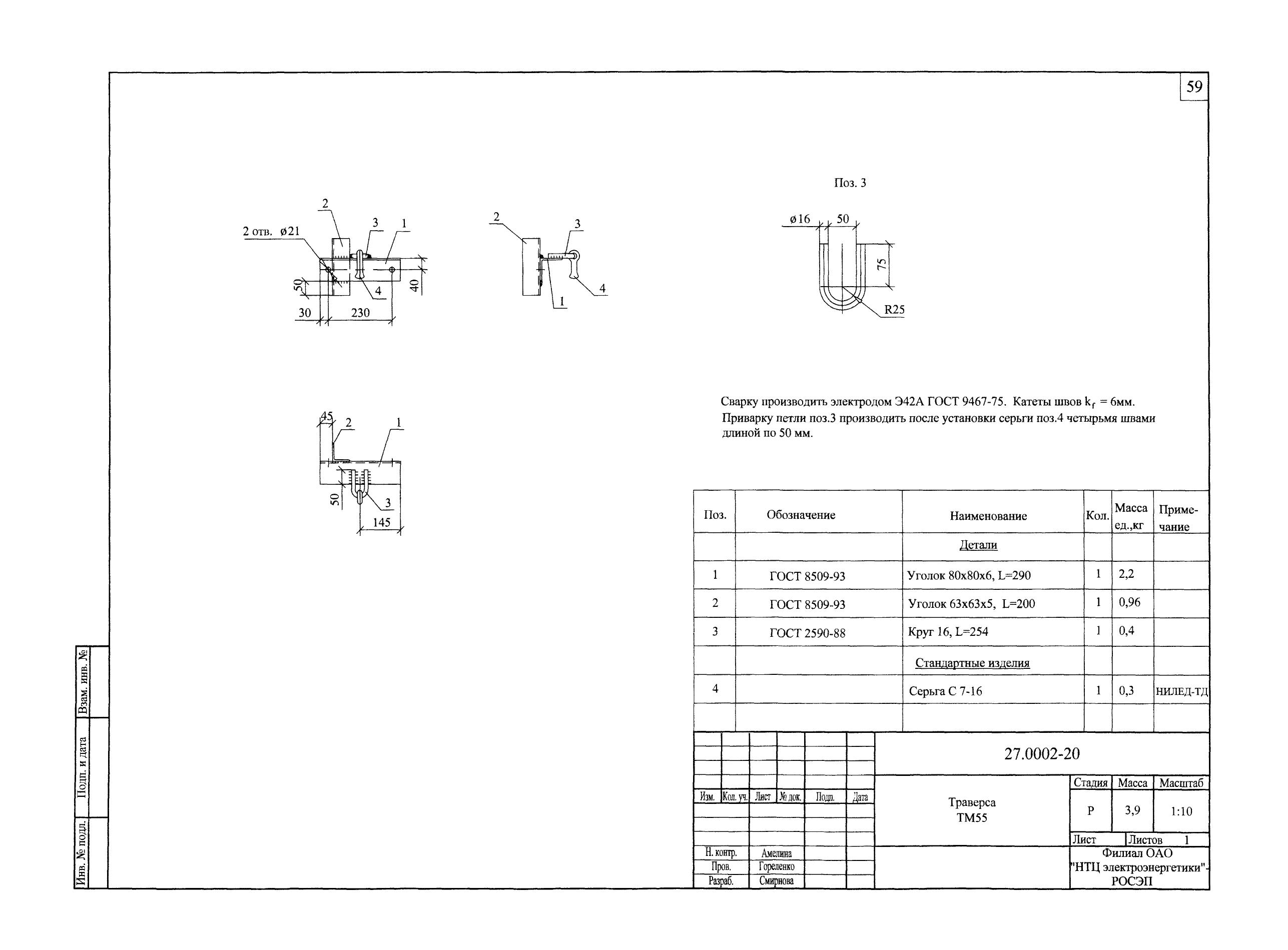

Чертёж траверсы ТМ-55 выполнен по типовому проекту 27.0002-20. Перед монтажом рекомендуем сверить комплектацию и способ крепления с проектной документацией объекта.
Со стороны компании ТРЭЙДСИП мы гарантируем прозрачность наших действий по сопровождению сделки, предоставляем необходимые документы для бухгалтерии: счет, договор или контракт, спецификации, универсальный передаточный документ (УПД), акт сверки, товарно-транспортная накладная (ТТН), сертификаты и паспорта на продукцию.
Все документы для оплаты отправляются Вам на электронную почту персональным менеджером.
- Самовывоз
- Доставка до терминала
- Доставка до объекта
| Параметр | Значение |
|---|---|
| Артикул | ТМ-55 |
| Типовой альбом | 27.0002 |
| Номер чертежа | 27.0002-20 |
| Применяемость | УА20-1Н (угловая анкерная опора), ОА20-1Н (ответвительная анкерная опора) |
| Тип изоляторов | Подвесной полимерный: SML 70/20Г, ЛК 70/10Г |
| Материал | Сталь (по проекту 27.0002) |
| Антикоррозийное покрытие | Лак БТ-577 / ЦИНОЛ+АЛПОЛ / Горячее цинкование |
| Гарантия | 5 лет |
